8-разрядные схемы сравнения двоичных чисел.
На рис. 6.92 показаны 8-разрядные схемы сравнения двоичных чисел с триггерами Шмитта на входах
сравниваемых чисел (ширина петли гистерезиса составляет 0,4 В) и инверсными выходами
:
74LS682 — компаратор, на входах которого имеются внутренние резисторы
подключенные к выводу питания
74LS683 - компаратор, на входах которого имеются внутренние резисторы
подключенные к выводу питания
имеющий выходы с открытым коллектором;
74LS684 - компаратор со стандартными выходами;

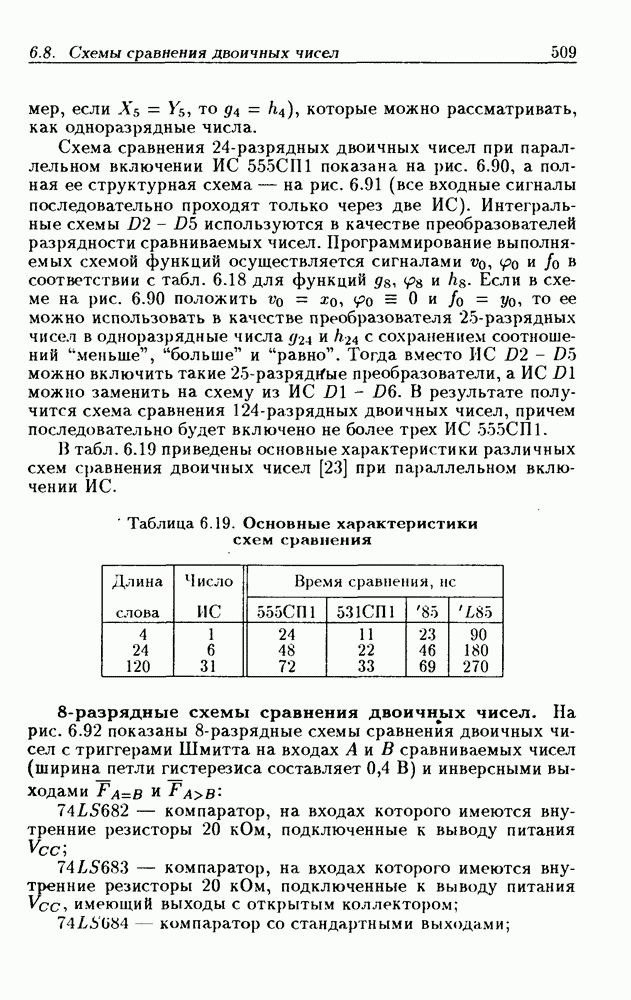

(кликните для просмотра скана)
74LS685 - компаратор, имеющий выходы с открытым коллектором;
74LS686 - компаратор со стробирующими входами
;
74LS687 — компаратор со стробирующими входами
имеющий выходы с открытым коллектором.
Первые четыре компаратора выполняют функции
а два последних — функции
Рис. 6.94
На рис. 6.93 представлены 8-разрядные схемы сравнения двоичных чисел, содержащие асинхронные потенциальные регистры памяти:
74АS866 - компаратор с регистрами памяти входных чисел
и результата сравнения
;
74AS885, 74AС11885 — компараторы с фиксацией числа
в регистре памяти.
Каскадирование компараторов
показано на рис. 6.94.
