Типовые цоколевки ИС.

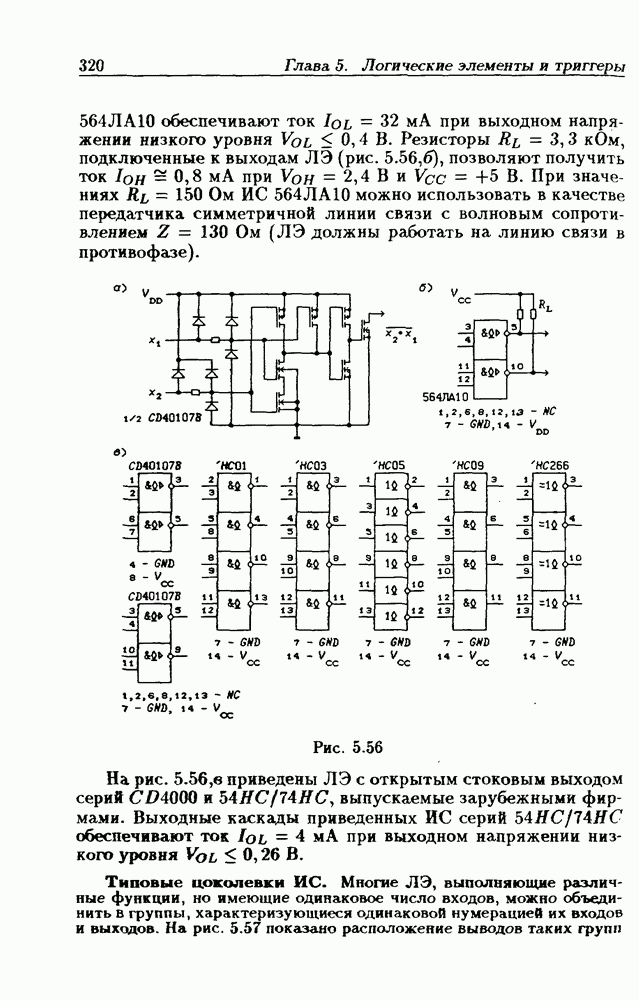

Многие ЛЭ, выполняющие различные функции, но имеющие одинаковое число входов, можно объединить в группы, характеризующиеся одинаковой нумерацией их входов и выходов. На рис. 5.57 показано расположение выводов таких групп

(см. скан)

отечественных ЛЭ ТТЛ серий типа каждая сплошная линия, соединяющая внешние контакты ИС, соответствует одному ЛЭ, а стрелка указывает выход ЛЭ. Такой способ разметки выводов позволяет в компактной форме представить цоколевки многих ЛЭ независимо от выполняемой ими функции, переход же к условному графическому обозначению достаточно просто осуществляется по их функциональному назначению.

Стандартное расположение выводов питания ИС, изготавливаемых по ТТЛ и КМОП технологиям, приведено в табл. 5.19. Однако следует помнить, что некоторые ИС имеют центральное расположение выводов, которое считается стандартным для ИС серий
