Приложение 2. Параметры интегральных схем

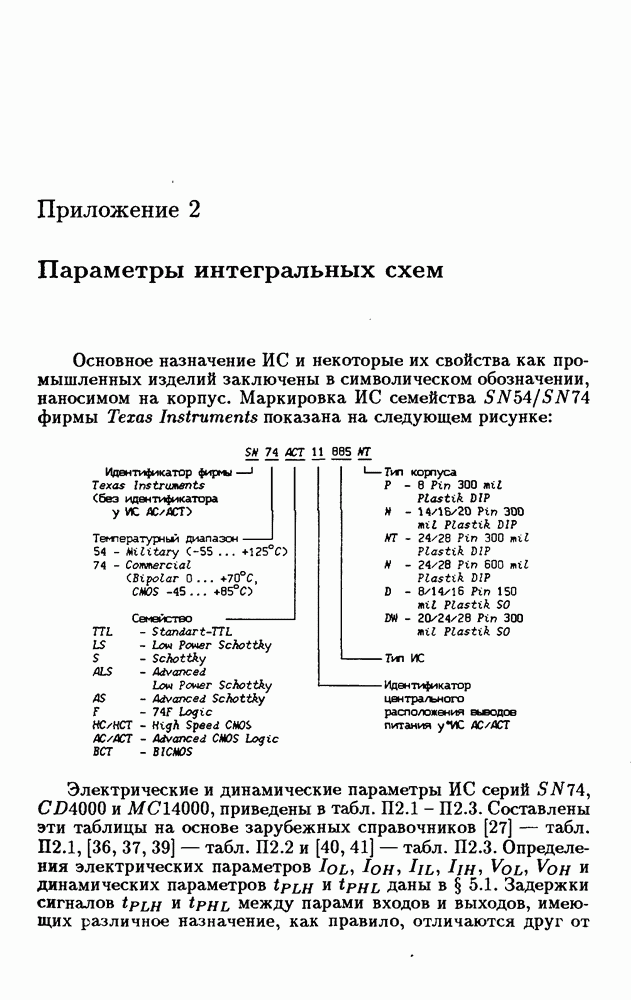

Основное назначение ИС и некоторые их свойства как промышленных изделий заключены в символическом обозначении, наносимом на корпус. Маркировка ИС семейства
фирмы Texas Instruments показана на следующем рисунке:
(см. скан)
Электрические и динамические параметры ИС серий
приведены в табл.
Составлены эти таблицы на основе зарубежных справочников [27] — табл. П2.1, [36, 37, 39] — табл. П2.2 и [40, 41] — табл. П2.3. Определения электрических параметров Iol, Ioh, Iil, Iih, Vol, Voh и динамических параметров и
даны в § 5.1. Задержки сигналов
между парами входов и выходов, имеющих различное назначение, как правило, отличаются друг от
друга, поэтому в табл. П2.1 - П2.3 часто указываются конкретные пары сигналов (см., например,
в табл.
символом
обозначен любой разряд
делителей частоты; такой способ обозначения разрядов используется и для других сигналов).
В табл.
приведены также параметры:
ток потребления от источника питания
частота тактового сигнала для синхронных устройств (для асинхронных потенциальных устройств в этой графе указана минимальная длительность
активного уровня сигнала управления, например, сигнала загрузки
или
время предустановки значений информационных сигналов относительно воздействия тактового сигнала или относительно перехода асинхронного потенциального управляющего сигнала из неактивного на активный уровень (например, сигнала загрузки
время удержания значений информационных сигналов после начала воздействия управляющего сигнала. В графе
приведены максимально допустимые значения напряжения ИС, имеющих открытый коллекторный выход. Эта же графа использована для указания минимального и типового значений петли гистерезиса триггеров Шмитта (см.
а также тока потребления
в -состоянии выходов (см.
Ток потребления ИС, изготавливаемых по КМОП технологии, в статическом режиме пренебрежимо мал по сравнению с током потребления в динамическом режиме на высоких частотах переключения входных сигналов, поэтому в графе
Для этих ИС приведены значения эквивалентной емкостной нагрузки
определяющей ток потребления
напряжение питания,
частота входного сигнала). Полная мощность потребления определяется соотношением
где
мощность, потребляемая ИС в статическом режиме (учитывается только при использовании батарейного питания);
мощность потребления, обусловленная внешней емкостной нагрузкой
емкость внешней нагрузки,
частота выходного сигнала).
В табл.
приведены значения выходных напряжений
при указанных значениях выходных токов
условие;
Некоторые ИС серии
изготавливаются в трех вариантах:
Для второго и третьего варианта (наличие этих ИС в графе
отмечено цифрами 1 и 2) значения выходного тока
в два и
полтора раза больше, чем у ИС первого варианта, приведенного в табл.
В графе
указаны значения токов потребления при высоких
и низких
уровнях выходных сигналов, а для
-состоянием выходов — значения токов
ток потребления в Z-состоянии выходов). Числа, помеченные символом
означают максимальное значение соответствующего параметра. Для ИС серии
приведено максимальное значение тока потребления
в Диапазоне температур
ток потребления в 10 раз меньше). В графе
Для синхронных устройств приведены минимальное и типовое значения
частоты тактового сигнала
В графе
Для счетчиков указываются задержки от входа тактового сигнала до выхода переноса или до выходов триггеров, если перенос не формируется, при указанных значениях внешней нагрузки
Для ИС серий
приведены значения
задержек
при напряжении питания
а не значения
В графе
Для триггеров Шмитта указаны типовые значения порогов срабатывания
при напряжении питания
В табл.
цифрами 1 и 2 отмечены справочники [40] и [41], послужившие основой для ее составления. В графах
приведены значения токов
при условии
заданных значений выходных напряжений
Параметр
означает максимальное значение параметров
а параметр
максимальное значение параметров
(задержка изменения Z-состояния на высокий уровень выходного сигнала),
(задержка изменения Z-состояния на низкий уровень выходного сигнала),
(задержка изменения низкого уровня выходного сигнала на Z-состояние),
(задержка изменения высокого уровня выходного сигнала на Z-состояние). В графе
не имеющих
-состояния выходов, дополнительно указывается параметр
для некоторой пары сигналов. Для аналоговых ключей и мультиплексоров-демультиплексоров приводятся типовое и максимальное значения сопротивления открытого ключа
Для порогов срабатывания
триггеров Шмитта указаны минимальное и типовое значения
или только типовое значение.
