ПРЕОБРАЗОВАТЕЛИ С ПОРАЗРЯДНЫМ КОДИРОВАНИЕМ

— аналого-цифровые преобразователи, основанные на использовании принципа потактного сравнении входной аналоговой величины с формируемой в процессе кодирования эталонной величиной, при котором в каждом такте отрабатывается по одному разряду кода. П. с п. к. служит в основном для преобразования напряжений. Для него характерно наличие источника эталонных величин (ИЭВ), сравнивающего устройства (СУ), числового регистра (ЧР) и управляющего блока (УБ) (см. рис.).

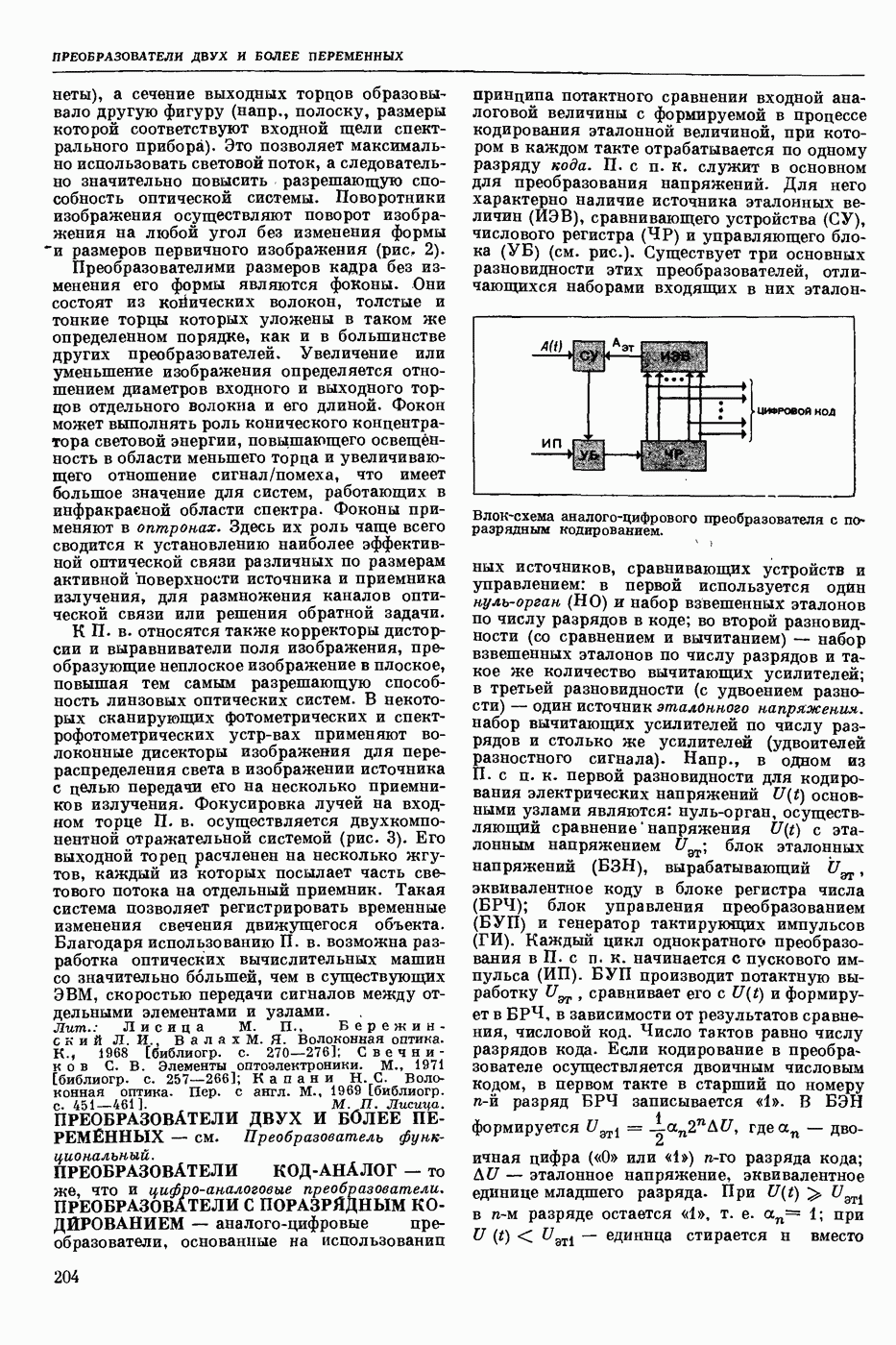

Блок-схема аналого-цифрового преобразователя с поразрядным кодированием.

Существует три основных разновидности этих преобразователей, отличающихся наборами входящих в них эталонных источников, сравнивающих устройств и управлением: в первой используется одйн нуль-орган (НО) и набор взвешенных эталонов по числу разрядов в коде; во второй разновидности (со сравнением и вычитанием) — набор взвешенных эталонов по числу разрядов и такое же количество вычитающих усилителей; в третьей разновидности (с удвоением разности) — один источник эталонного напряжения. набор вычитающих усилителей по числу разрядов и столько же усилителей (удвоителей разностного сигнала). Напр., в одном из П. с п. к. первой разновидности для кодирования электрических напряжений основными узлами являются: нуль-орган, осуществляющий сравнение напряжения с эталонным напряжением блок эталонных напряжений (БЗН), вырабатывающий эквивалентное коду в блоке регистра числа (БРЧ); блок управления преобразованием (БУП) и генератор тактирующих импульсов (ГИ). Каждый цикл однократного преобразования в П. с п. к. начинается с пускового импульса (ИП). БУП производит потактную выработку сравнивает его с и формирует в БРЧ, в зависимости от результатов сравнения, числовой код. Число тактов равно числу разрядов кода. Если кодирование в преобразователе осуществляется двоичным числовым кодом, в первом такте в старший по номеру разряд БРЧ записывается «1». В БЭЙ формируется где двоичная цифра или разряда кода; AU — эталонное напряжение, эквивалентное единице младшего разряда. При разряде остается «1», т. е. при единица стирается и вместо

нее записывается Во втором такте записывается «1» в следующий разряд. В ЕЭН формируется Если то если то и т. д. В последнем такте сравнивается с и вырабатывается окончательное значение числового кода . А. Я. Кондалев.
