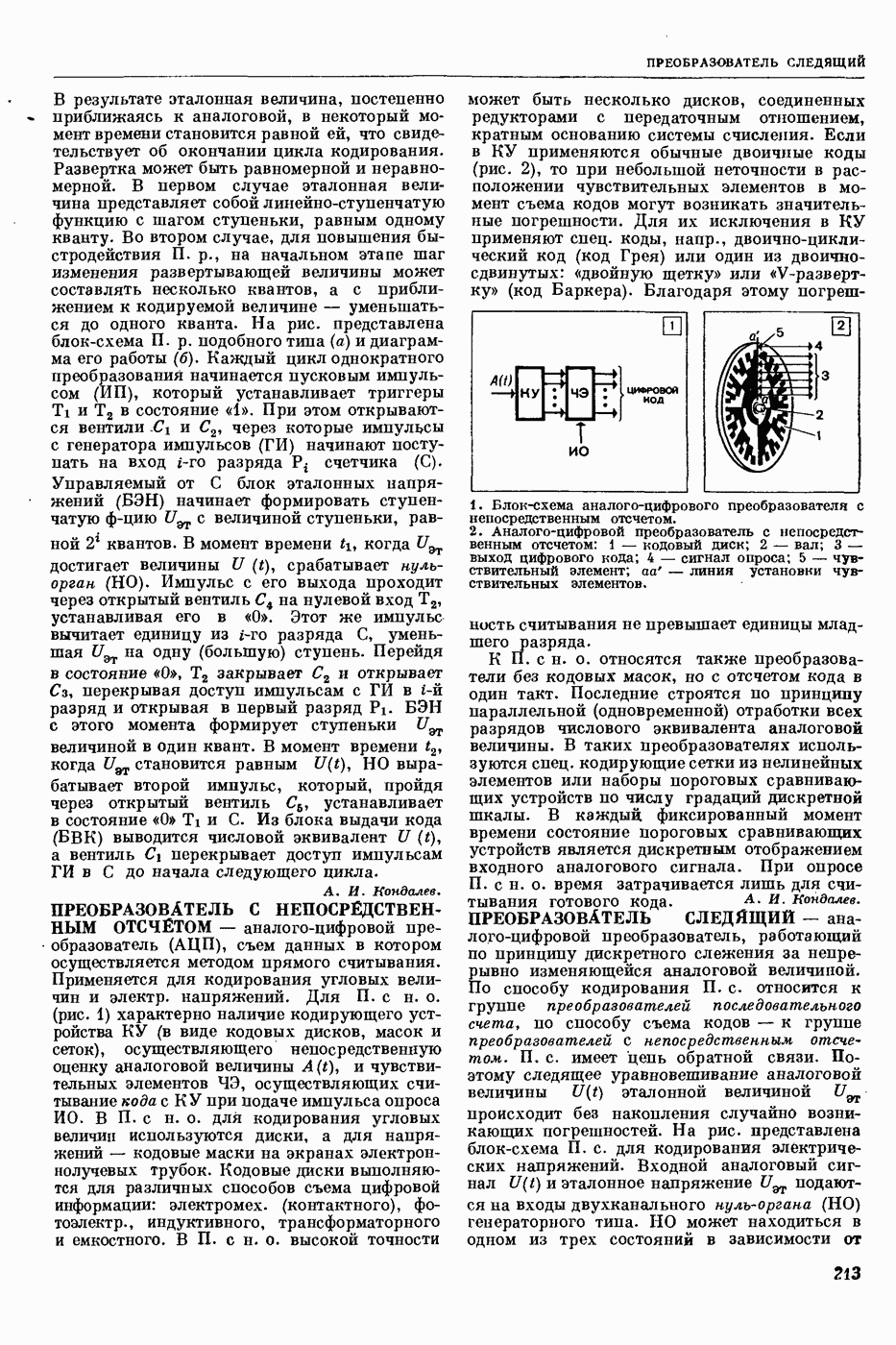

ПРЕОБРАЗОВАТЕЛЬ С НЕПОСРЕДСТВЕННЫМ ОТСЧЕТОМ

— аналого-цифровой преобразователь (АЦП), съем данных в котором осуществляется методом прямого считывания. Применяется для кодирования угловых величин и электр. напряжений. Для П. с н. о. (рис. 1) характерно наличие кодирующего устройства КУ (в виде кодовых дисков, масок и сеток), осуществляющего непосредственную оценку аналоговой величины , и чувствительных элементов ЧЭ, осуществляющих считывание кода с КУ при подаче импульса опроса ИО. В П. с н. о. для кодирования угловых величин используются диски, а для напряжений — кодовые маски на экранах электроннолучевых трубок. Кодовые диски выполняются для различных способов съема цифровой информации: электромех. (контактного), фотоэлектр., индуктивного, трансформаторного и емкостного. В П. с н. о. высокой точности может быть несколько дисков, соединенных редукторами с передаточным отношением, кратным основанию системы счисления. Если в КУ применяются обычные двоичиые коды (рис. 2), то при небольшой неточности в расположении чувствительных элементов в момент съема кодов могут возникать значительные погрешности. Для их исключения в КУ применяют спец. коды, напр., двоично-циклический код (код Грея) или один из двоичносдвинутых: «двойную щетку» или -развертку» (код Баркера).

1. Блок-схема аналого-цифрового преобразователя с непосредственным отсчетом.

2. Аналого-цифровой преобразователь с непосредственным отсчетом: 1 — кодовый диск; 2 — вал; 3 — выход цифрового кода; 4 — сигнал опроса; 5 — чувствительный элемент; линия установки чувствительных элементов.

Благодаря этому погрешность считывания не превышает единицы младшего разряда.

К П. с н. о. относятся также преобразователи без кодовых масок, но с отсчетом кода в один такт. Последние строятся по принципу параллельной (одновременной) отработки всех разрядов числового эквивалента аналоговой величины. В таких преобразователях используются спец. кодирующие сетки из нелинейных элементов или наборы пороговых сравнивающих устройств по числу градаций дискретной шкалы. В каждый фиксированный момент времени состояние пороговых сравнивающих устройств является дискретным отображением входного аналогового сигнала. При опросе П. с н. о. время затрачивается лишь для считывания ГОТОВОГО кода. А. И. Кондалев.
