ЭКВИВАЛЕНТНАЯ СХЕМА

— 1) Схема замещения — комбинация простейших элементов электрич. цепи (сопротивлений, емкостей, индуктивностей), которая по своим свойствам эквивалентна некоторому реальному устройству и наглядно отражает сущность процессов в нем. Многие реальные устройства вообще не содержат катушек индуктивности, резисторов и конденсаторов, однако для упрощения анализа эти устройства замещают электрическими Э. с.

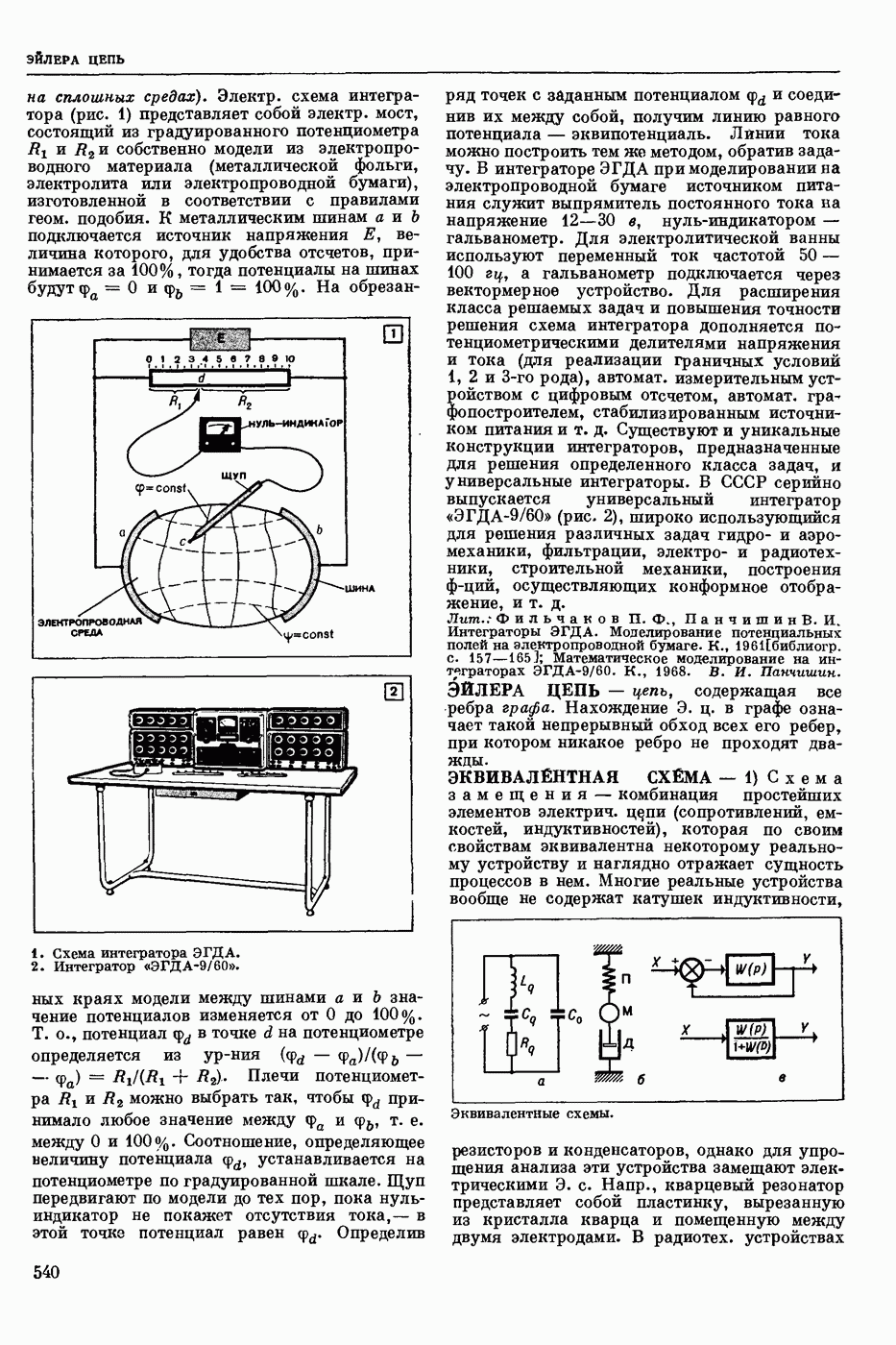

Эквивалентные схемы.

Напр., кварцевый резонатор представляет собой пластинку, вырезанную из кристалла кварца и помещенную между двумя электродами. В радиотех. устройствах

такой прибор ведет себя как колебательный контур, состоящий из катушки индуктивности двух конденсаторов и резистора . Многие процессы в механич., тепловых, хим. и др. системах описываются теми же дифференциальными уравнениями, что и процессы в соответствующих электрических схемах. Это позволяет при анализе реального процесса заменить его соответствующей Э. с. Так, механической системе, состоящей из сосредоточенной массы М, пружины П и демпфера Д (рис. б), можно сопоставить Э. с., аналогичную изображенной на рис. а (без конденсатора ). Электрические и электронные Э. с. лежат в основе аналогового моделирования соответствующих процессов (см. Аналоговая модель).

2) Втеории автоматического управления — схема, полученная из исходной путем ее эквивалентного структурного преобразования. Так, две схемы, изображенные на рис. в ( передаточная функция звена), эквивалентны друг другу в указанном смысле. А- А. Туник.
