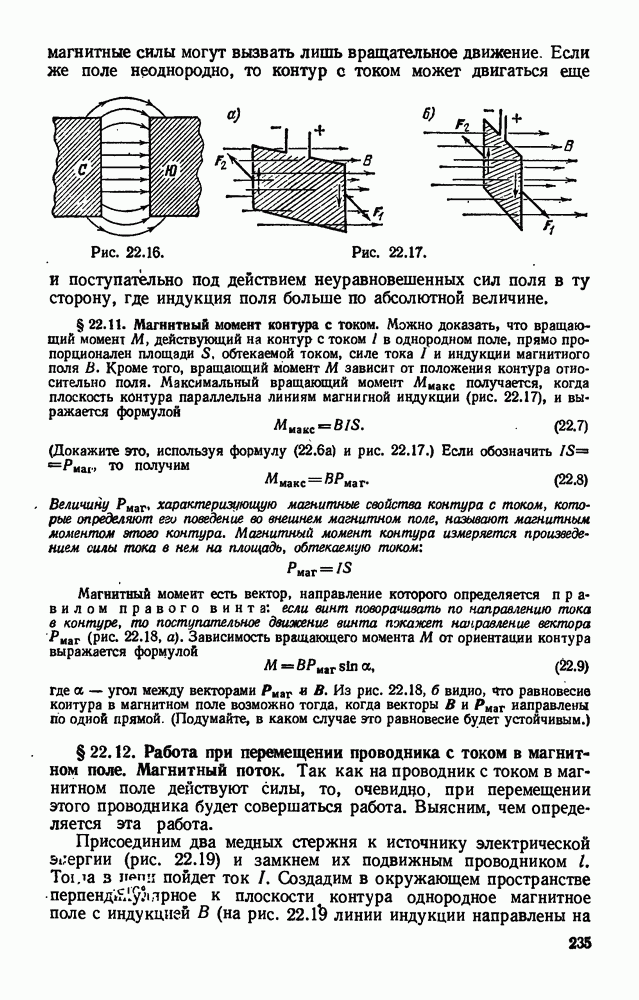

§ 22.11. Магнитный момент контура с током.

Можно доказать, что вращающий момент М, действующий на контур с током I в однородном поле, прямо пропорционален площади обтекаемой током, силе тока и индукции магнитного поля В. Кроме того, вращающий момент М зависит от положения контура относительно поля. Максимальный вращающий момент Миакс получается, когда плоскость контура параллельна линиям магнитной индукции (рис. 22.17), и выражается формулой

(Докажите это, используя формулу (22.6а) и рис. 22.17.) Если обозначить то получим

Величину , характеризующую магнитные свойства контура с током, которые определяют его поведение во внешнем магнитном поле, называют магнитным моментом этого контура. Магнитный момент контура измеряется произведением силы тока в нем на площадь, обтекаемую током:

Магнитный момент есть вектор, направление которого определяется правилом правого винта: если винт поворачивать по направлению тока в контуре, то поступательное движение винта покажет направление вектора (рис. 22.18, а). Зависимость вращающего момента М от ориентации контура выражается формулой

где а — угол между векторами и В. Из рис. 22.18, б видно, Что равновесие контура в магнитном поле возможно тогда, когда векторы В и Рмаг направлены по одной прямой. (Подумайте, в каком случае это равновесие будет устойчивым.)
