§ 26.6. Индукционная катушка.

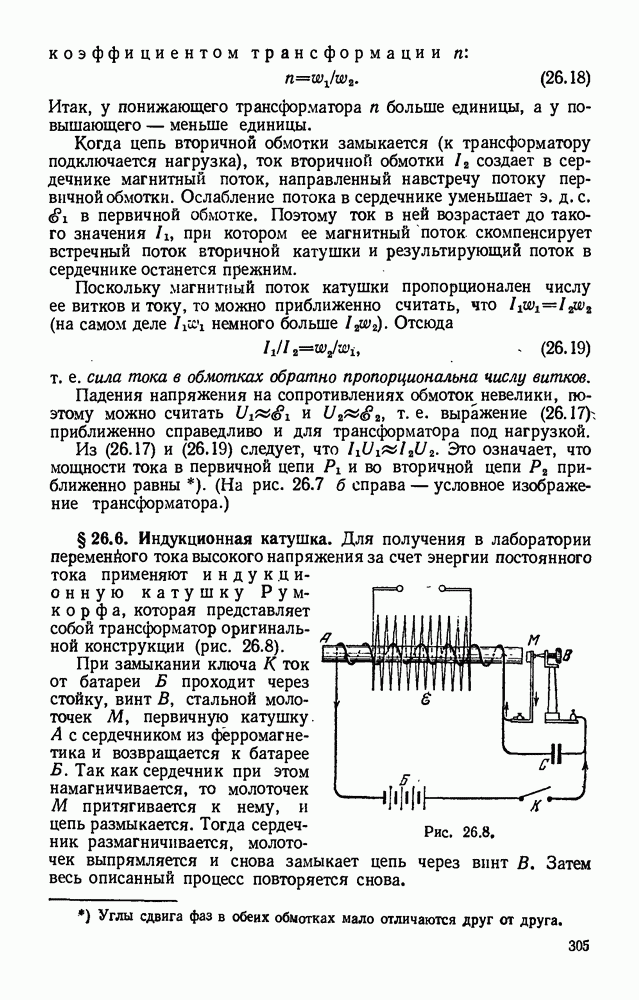

Для получения в лаборатории переменйого тока высокого напряжения за счет энергии постоянного тока применяют индукдионную катушку Румкорфа, которая представляет собой трансформатор оригинальной конструкции (рис. 26.8).
Рис. 26.8.
При замыкании ключа К ток от батареи Б проходит через стойку, винт В, стальной молоточек М, первичную катушку.
А с сердечником из ферромагнетика и возвращается к батарее Б. Так как сердечник при этом намагничивается, то молоточек М притягивается к нему, и цепь размыкается. Тогда сердечник размагничивается, молоточек выпрямляется и снова замыкает цепь через винт В. Затем весь описанный процесс повторяется снова.
Таким образом, вокруг первичной катушки создается переменное магнитное поле, которое наводит э. д. с. индукции
во вторичной катушке, имеющей большое число витков. Ее концы показаны наверху.
При размыкании цепи между молоточком М и винтом В возникает искра, которая замедляет изменение поля, т. е. снижает напряжение между концами вторичной катушки. Для ослабления искры параллельно искровому промежутку присоединяют конденсатор С. Индукционная катушка позволяет получить между концами вторичной катушки напряжение порядка 10 000 В.
