6.3.3. Сверхпроводимость

Для некоторых металлов, так называемых сверхпроводников [76, 236], удельное сопротивление по постоянному току равно нулю. На рис. 6.8, а пунктирной линией показаны результаты [128] для типичного примера белого олова; температура перехода в этом случае равна 3,73° К.

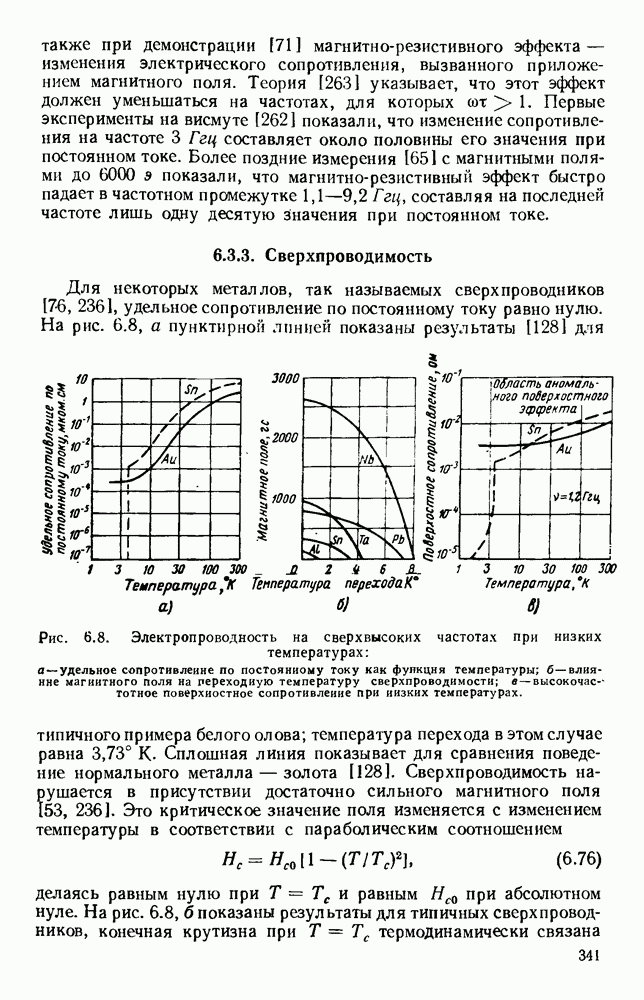

Рис. 6.8. Электропроводность на сверхвысоких частотах при низких температурах: а - удельное сопротивление по постоянному току как функция температуры; б - влияние магнитного поля на переходную температуру сверхпроводимости; в — высокочастотное поверхностное сопротивление при низких температурах.

Сплошная линия показывает для сравнения поведение нормального металла — золота [128]. Сверхпроводимость нарушается в присутствии достаточно сильного магнитного поля 53, 236]. Это критическое значение поля изменяется с изменением температуры в соответствии с параболическим соотношением

делаясь равным нулю при и равным при абсолютном нуле. На рис. 6.8, б показаны результаты для типичных сверхпроводников, конечная крутизна при термодинамически связана

с отсутствием скрытой теплоты перехода, в то время как тот факт, что по мере приближения к абсолютному нулю кривая становится плоской, находится в соответствии с теорией Нернста. Сплавы позволяют использовать более сильные магнитные поля; например, имеет критическое поле Сверхпроводник обнаруживает совершенный диамагнетизм тем, что магнитный поток из его внутренней части вытесняется.

Соотношения между полями в сверхпроводнике могут быть записаны в форме уравнения ускорения, которое является предельной формой правильной общей связи [205]. Упрощенной формой, достаточно близкой к истинной, чтобы служить основой рассуждений, является уравнение [209]

где плотность электронов.

Для поля с угловой частотой со

и

Следовательно,

где

известна как глубина проникновения. Глубина поверхностного слоя становится

Лондон [178] первый открыл, что на высоких частотах сверхпроводник больше не является проводником без сопротивления [2, 3]. Согласно двухжидкостной модели сверхпроводника (см., например, работу Шенберга [236]), это обусловлено наличием части «нормальных электронов», которая при температуре перехода увеличивается до единицы. При нулевой частоте они накоротко замкнуты «сверхпроводящими электронами» и вносят в уравнение (6.78) диссипативный член, который делает ненулевой. По мере увеличения частоты спад поверхностного сопротивления ниже становится менее плавным; пунктирная линия на графике рис. 6.8, в, построенном по данным Пиппарда [204], показывает этот эффект для белого олова на частоте подобный эффект наблюдался [93] и на частоте Для сравнения сплошная линия показывает поведение золота. При низких температурах отношение поверхностного сопротивления при температуре Т к его значению при описывается [207] эмпирической формулой

в которой зависящий от частоты множитель пропорционален и на частоте составляет 0,13.

Изменение глубины проникновения при температуре перехода может проявиться [61] в виде сдвига резонансной частоты схемы сверхвысоких частот: для олова на частоте наблюдалось [204] изменение 6, равное см. Экспериментальные результаты отвечают следующему закону:

где глубина проникновения при абсолютном нуле.

Добавление к олову в качестве примеси 3% индия примерно удваивает вблизи значения абсолютного нуля [205], хотя величина изменяется очень слабо. Свойства других сверхпроводников, таких как алюминий [90] с , в основном подобны свойствам олова. Для наблюдения изменения вызванного приложением магнитного поля, можно также использовать метод измерений в объемном резонаторе. В эксперименте [208] на олове на частоте было обнаружено изменение всего лишь 5 см, составляющее 0,1%. Подобная техника использовалась [244] на частоте при исследовании влияний магнитного поля, продольного и поперечного, на высокочастотный ток; изменения резистивной составляющей поверхностного сопротивления определялись из наблюдаемого изменения добротности резонатора. Другие наблюдения над сверхпроводниками [307] проводились с индием [281] на частоте и ванадием [317] на частоте

На рассмотренных до сих пор частотах энергия квантов меньше С другой стороны, в оптической области и вблизи инфракрасной области, где между нормальным и сверхпроводящим состояниями не существует заметной разницы. Двухжидкостная модель не подходит для объяснения такого поведения, и поэтому интересно изучить частотную область [23, 27]. Сверхпроводящие свойства в диапазоне энергий фотонов исследовались [104, 105] на тонких пленках олова и свинца. Глубина проникновения составляет около и поэтому с помощью распыления на кварцевые опоры наносились пленки толщиной Величина, которая измерялась в этих экспериментах в диапазоне миллиметровых волн, была отношением мощности, переданной в состоянии сверхпроводимости, к мощности, переданной в нормальном состоянии [146]. Для типичной свинцовой пленки результаты показали уменьшение передачи, что соответствовало малому сопротивлению в состоянии сверхпроводимости. На частотах выше примерно имело место небольшое изменение. Поразительным было то, что между двумя упомянутыми пределами передача в состоянии сверхпроводимости была выше. Подобные эффекты наблюдались с пленками олова.

Эксперименты [36] на олове с применением методов объемного резонатора и линии передачи в области показали следующее: коэффициент поверхностного сопротивления изменялся таким образом, что это можно было бы объяснить изменяющейся в зависимости от температуры запретной зоной, которая поднимается при уменьшении температуры ниже Такая запретная зона получается также из теоретического анализа [15, 251]. Дальнейшие результаты, полученные на штампованном волноводе с использованием метода подстановки [25], показаны на рис. 6.9, а, а результаты для алюминия [28, 29] с использованием калориметрического метода [24, 25] — на рис. 6.9, б.

Рис. 6. 9. Сверхпроводимость на миллиметровых волнах: а — коэффициент поверхностного сопротивления для олова; б - коэффициент поверхностного сопротивления для алюмнння; в — температурное изменение запретной зоны. (См. [25].)

Эти эксперименты позволяют точно измерять температурную зависимость запретной зоны, и, как показывает рис. 6.9, в, совпадение с теорией здесь очень хорошее.

Вообще говоря, носитель тока сверхпроводимости становится нормальным, когда плотность тока превышает критическое значение порядка . Теория сверхпроводимости получила дальнейшее развитие [198] благодаря сделанному предположению, что эффекты Допплера приводят к вторичному появлению сверхпроводимости для области плотностей токов в окрестности . При таких высоких плотностях тока эффективная запретная зона может быть по величине на несколько порядков выше зоны при низких плотностях и, следовательно, можно было бы ожидать сверхпроводимость при комнатной температуре.
