5. Передаточная функция при когерентном и некогерентном освещении

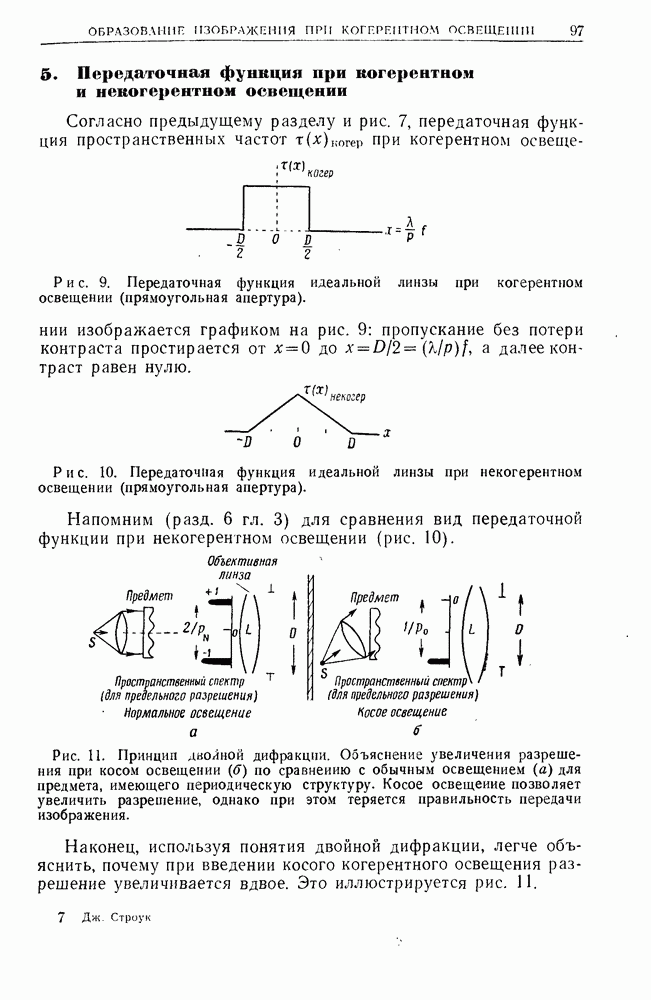

Согласно предыдущему разделу и рис. 7, передаточная функция пространственных частот при когерентном освещении изображается графиком на рис. 9: пропускание без потери контраста простирается от до а далее контраст равен нулю.

Рис. 9. Передаточная функция идеальной линзы при когерентном освещении (прямоугольная апертура).

Рис. 10. Передаточная функция идеальной линзы при некогерентном освещении (прямоугольная апертура).

Напомним (разд. 6 гл. 3) для сравнения вид передаточной функции при некогерентном освещении (рис. 10).

Рис. 11. Принцип двойной дифракции. Объяснение увеличения разрешения при косом освещении по сравнению с обычным освещением для предмета, имеющего периодическую структуру. Косое освещение позволяет увеличить разрешение, однако при этом теряется правильность передачи изображения.

Наконец, используя понятия двойной дифракции, легче объяснить, почему при введении косого когерентного освещения разрешение увеличивается вдвое. Это иллюстрируется рис. 11.

Если провести анализ, аналогичный приведенному в разд. 4, то мы обнаружим, что изображение, полученное при косом освещении, помимо синусоидальной решетки, будет содержать новые гармоники, которые можно рассматривать как помехи. Поэтому изображение, полученное при косом освещении только в одной боковой полосе, не является в точности неискаженным изображением. Однако разрешение при этом улучптается.
