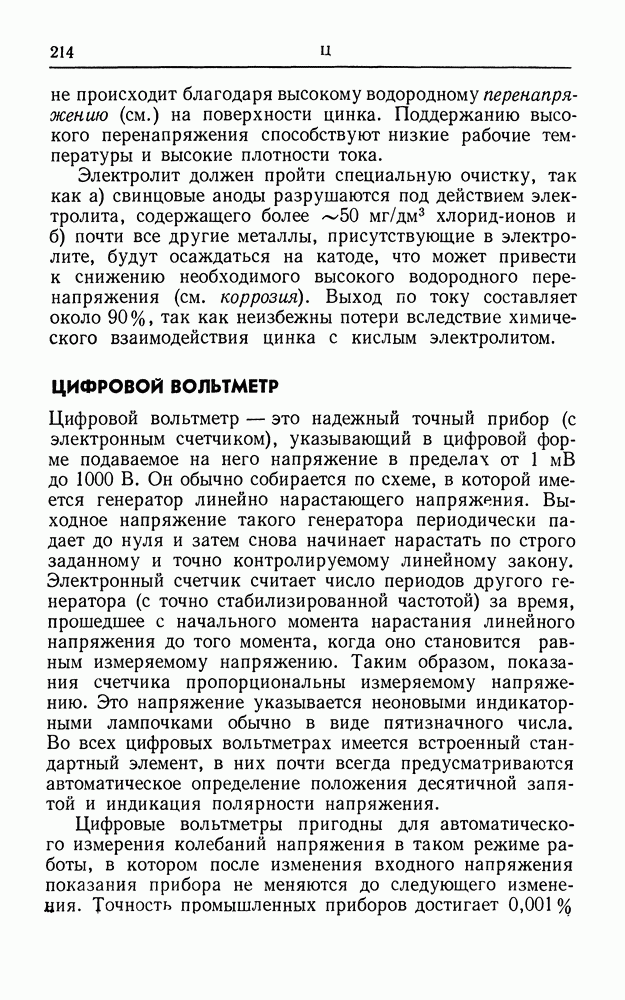

ЦИФРОВОЙ ВОЛЬТМЕТР

Цифровой вольтметр — это надежный точный прибор (с электронным счетчиком), указывающий в цифровой форме подаваемое на него напряжение в пределах от до 1000 В. Он обычно собирается по схеме, в которой имеется генератор линейно нарастающего напряжения. Выходное напряжение такого генератора периодически падает до нуля и затем снова начинает нарастать по строго заданному и точно контролируемому линейному закону. Электронный счетчик считает число периодов другого генератора (с точно стабилизированной частотой) за время, прошедшее с начального момента нарастания линейного напряжения до того момента, когда оно становится равным измеряемому напряжению. Таким образом, показания счетчика пропорциональны измеряемому напряжению. Это напряжение указывается неоновыми индикаторными лампочками обычно в виде пятизначного числа. Во всех цифровых вольтметрах имеется встроенный стандартный элемент, в них почти всегда предусматриваются автоматическое определение положения десятичной запятой и индикация полярности напряжения.

Цифровые вольтметры пригодны для автоматического измерения колебаний напряжения в таком режиме работы, в котором после изменения входного напряжения показания прибора не меняются до следующего изменения. Точность промышленных приборов достигает

верхнего предела измерения, ±0,0025% показания. Такие приборы применяются для проверки электронных схем, для точного измерения самых различных напряжений в электрохимии и как щитовые цифровые индикаторы для контрольно-измерительных панелей в промышленности. Поскольку эти приборы имеют высокое входное сопротивление , их можно с успехом использовать вместо потенциометра (см.) при измерении э. д. с. обратимого гальванического элемента (см.).
