ЭЛЕКТРОХИМИЧЕСКАЯ РАЗМЕРНАЯ ОБРАБОТКА МЕТАЛЛОВ

При электрохимической обработке анодное растворение металла используется для получения изделия требуемой формы или размера. Такой способ обработки имеет преимущества перед механическими в случае очень твердых металлов, а также в том случае, когда нежелательны механические напряжения.

Электрохимической размерной обработке подвергаются относительно большие количества металла, и условия ее проведения в некоторых отношениях сходны с условиями гальванопластики (см.). Необходимы очень большие

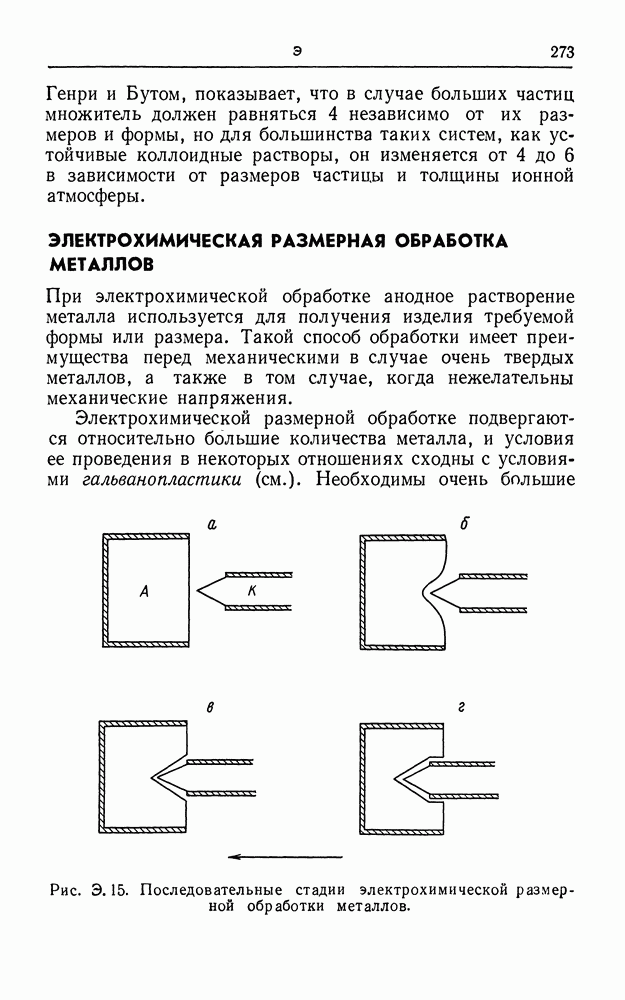

Рис. Э. 15. Последовательные стадии электрохимической размерной обработки металлов.

плотности тока, а электролит о высокой проводимостью должен циркулировать через зазор между катодом и анодом. В качестве электролита часто применяется хлористый натрий. В этом случае на катоде выделяется водород, а растворенный на аноде металл осаждается в виде гидроокиси и удаляется при помощи фильтровального устройства, введенного в циркуляционную систему. Необходима эффективная откачка, чтобы поддерживать высокую скорость циркуляции, достаточно быстро удалять продукты электролиза и отводить тепло, выделяющееся вблизи электродов.

Процесс обработки схематически показан на рис. Э. 15. Боковые поверхности анода и катода изолируются, например, слоем пластмассы. Плотность тока на аноде максимальна в том месте, где к аноду подходит острие катода, и здесь происходит очень быстрое растворение металла. Катод жестко закреплен в суппорте и подается с такой скоростью, чтобы ширина зазора была постоянной и не происходило, с одной стороны, искрения, а с другой — уменьшения тока. В конечном итоге достигается требуемая форма изделия, определяемая размерами катода и постоянной шириной зазора между электродами.

См. также [23].
