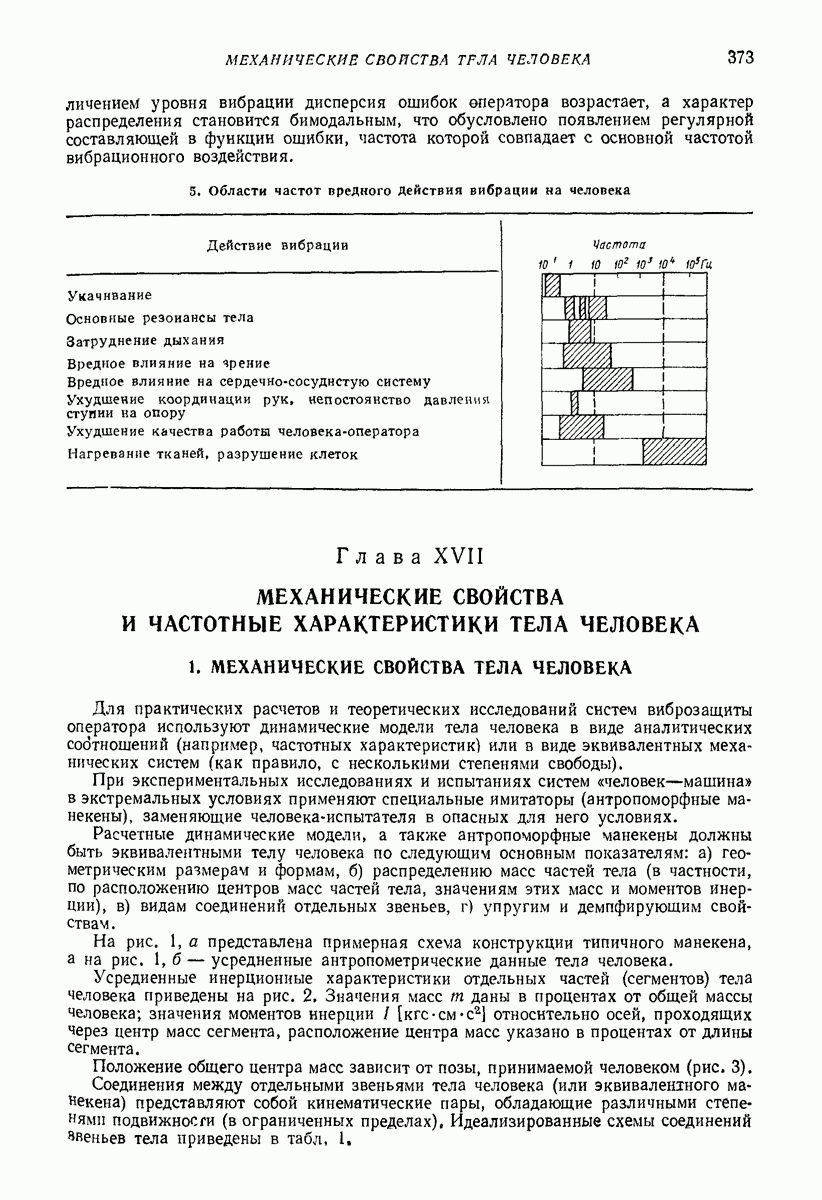

Глава XVII. МЕХАНИЧЕСКИЕ СВОЙСТВА И ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ ТЕЛА ЧЕЛОВЕКА

1. МЕХАНИЧЕСКИЕ СВОЙСТВА ТЕЛА ЧЕЛОВЕКА

Для практических расчетов и теоретических исследований систем виброзащиты оператора используют динамические модели тела человека в виде аналитических соотношений (например, частотных характеристик) или в виде эквивалентных механических систем (как правило, с несколькими степенями свободы).

При экспериментальных исследованиях и испытаниях систем «человек—машина» в экстремальных условиях применяют специальные имитаторы (антропоморфные манекены), заменяющие человека-испытателя в опасных для него условиях.

Расчетные динамические модели, а также антропоморфные манекены должны быть эквивалентными телу человека по следующим основным показателям: а) геометрическим размерам и формам, б) распределению масс частей тела (в частности, по расположению центров масс частей тела, значениям этих масс и моментов инерции), в) видам соединений отдельных звеньев, г) упругим и демпфирующим свойствам

На рис. 1, а представлена примерная схема конструкции типичного манекена, а на рис. 1,б — усредненные антропометрические данные тела человека.

Усредненные инерционные характеристики отдельных частей (сегментов) тела человека приведены на рис. 2, Значения масс даны в процентах от общей массы человека; значения моментов инерции относительно осей, проходящих через центр масс сегмента, расположение центра масс указано в процентах от длины сегмента.

Положение общего центра масс зависит от позы, принимаемой человеком (рис. 3).

Соединения между отдельными звеньями тела человека (или эквивалентного манекена) представляют собой кинематические пары, обладающие различными степенями подвижности (в ограниченных пределах), Идеализированные схемы соединений Звеньев тела приведены в табл, 1.

(см. скан)

(кликните для просмотра скана)

(см. скан)

(см. скан)

(см. скан)

(см. скан)

(см. скан)

(см. скан)

(см. скан)

Наибольшие значения углов поворота некоторых частей тела, обусловленных подвижностью соответствующих суставов, даны в табл. 2.

Нужные для построения моделей тела человека основные физико-механические параметры [273], характеризующие упругодемпфирующие свойства тканей человека, триведены в табл, 3 (средние значения).

Рис. 3. Положение центра масс тела сидящего человека

(см. скан)

Зависимости напряжений от относительных деформаций для биологических тканей имеют нелинейный характер; в табл. 4 приведены эти зависимости, полученные для образцов мягких и костных тканей человека [273].

Характеристики крутильной жесткости элементов скелета человека приведены в табл. 5 в виде крутящего момента приложенного к торцовым сечениям элемента, в зависимости от угла взаимного поворота сечений [273].
