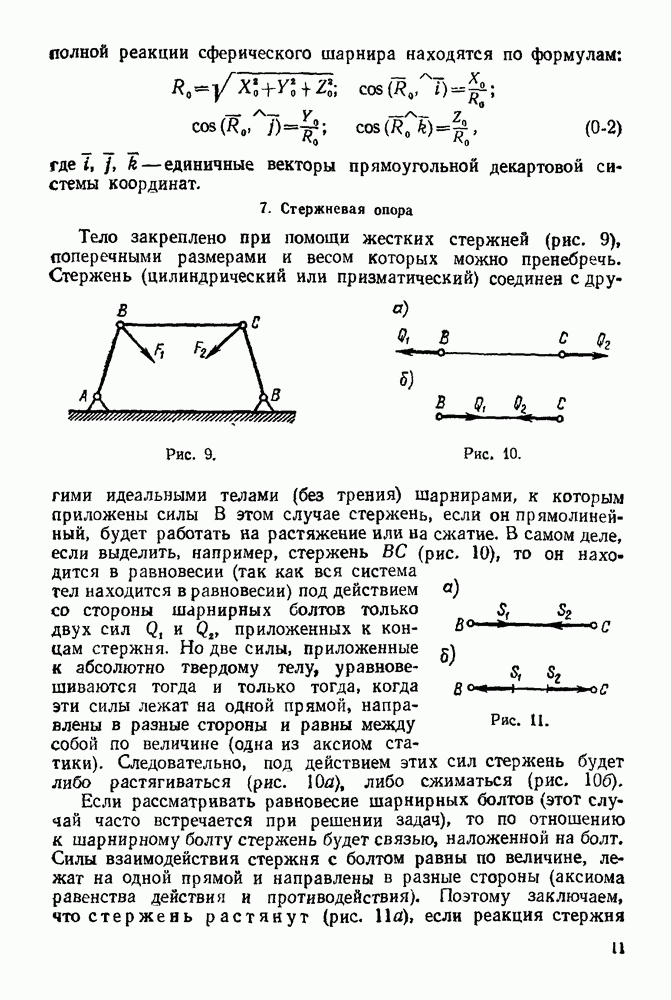

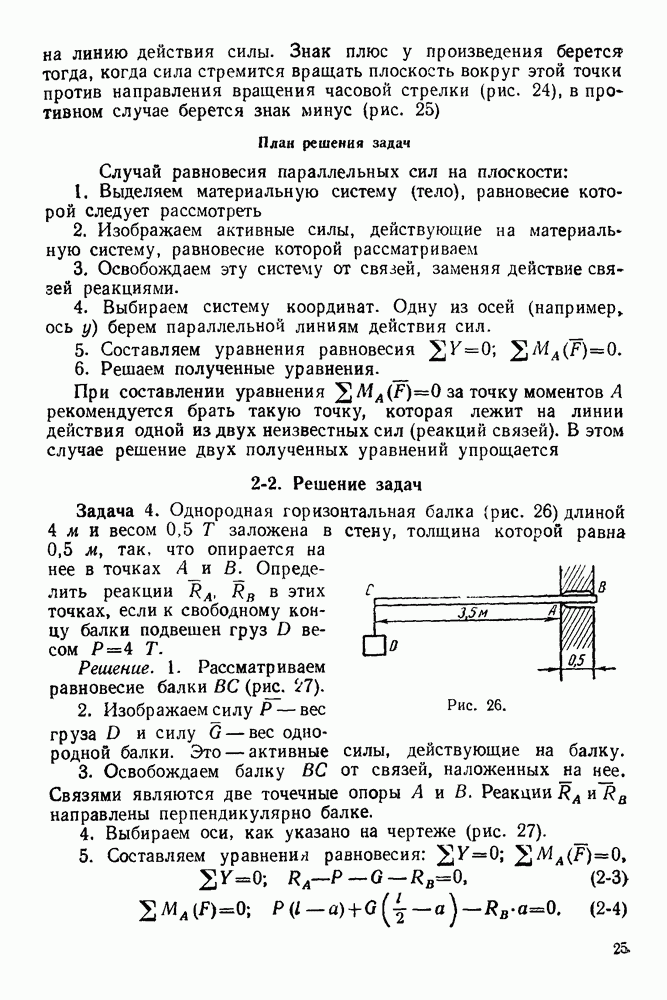

Связь, осуществленная в виде неподвижной жесткой заделки, эквивалентна силе, приложенной к некоторому центру и паре сил. В этом случае имеется три неизвестных: величина и направление силы и величина момента пары.
Рис. 14.

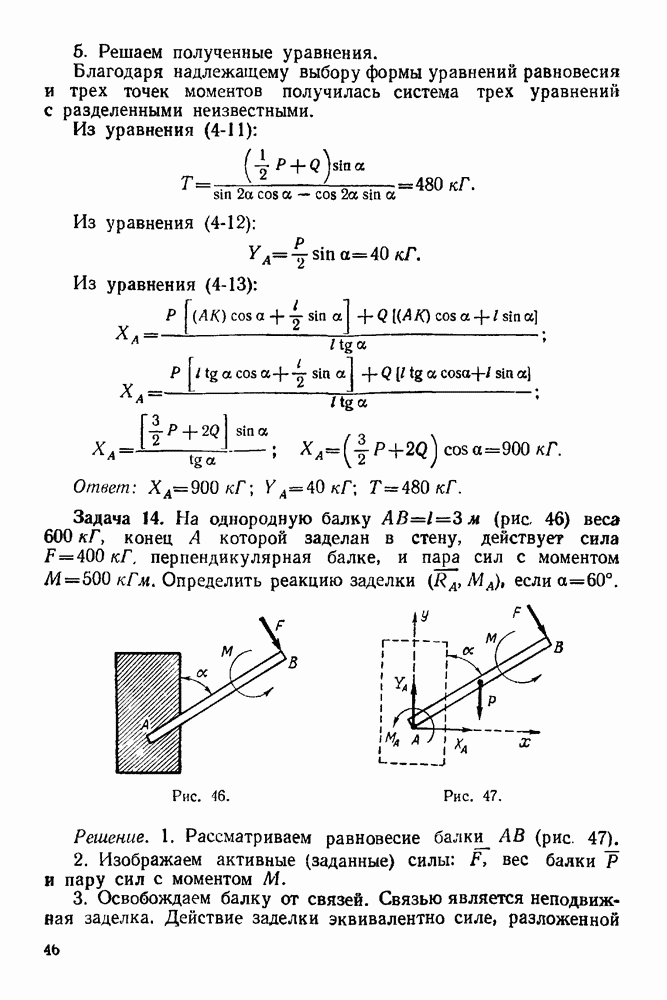

Так конец А балки заделан в неподвижную стену (на рис. 14 а изображена балка до освобождения от связи). Балка освобожденная от связи, изображена на рис. 14 6. Здесь сила приложена к произвольному центру С и разложена на две неизвестные составляющие а пара сил условно изображена отрезком окружности с центром в точке С и со стрелкой на одном конце, указывающей направление вращения пары Рядом со стрелкой обозначен момент этой пары неизвестная величина).

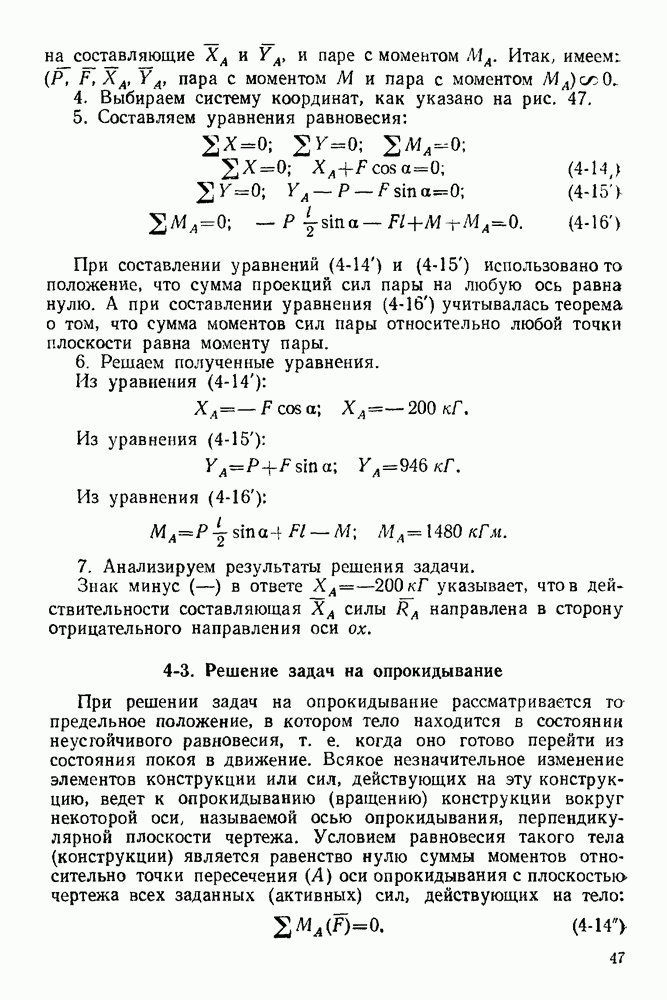

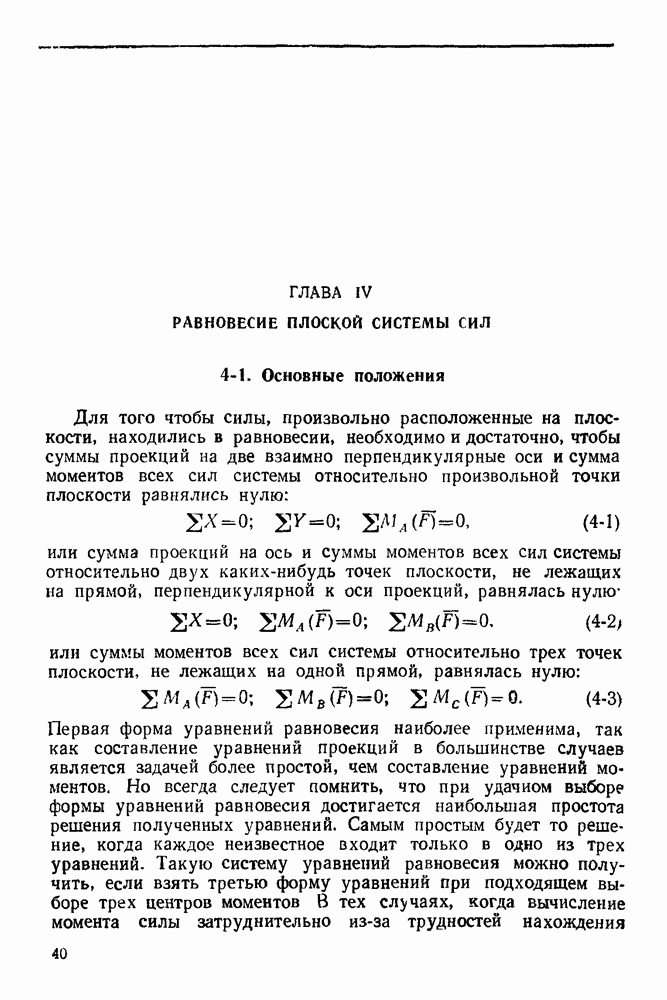

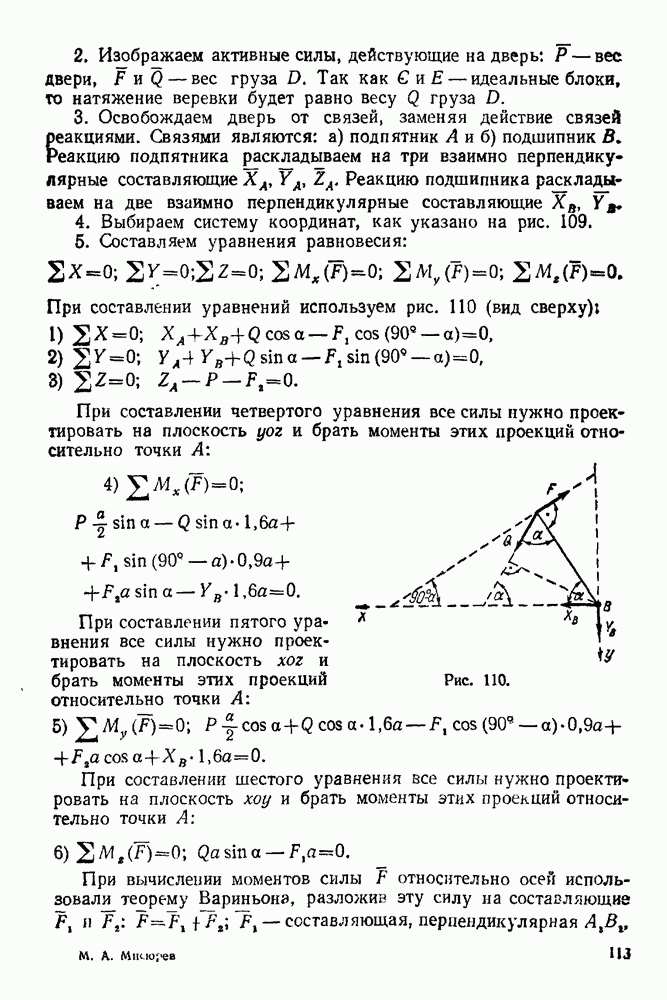

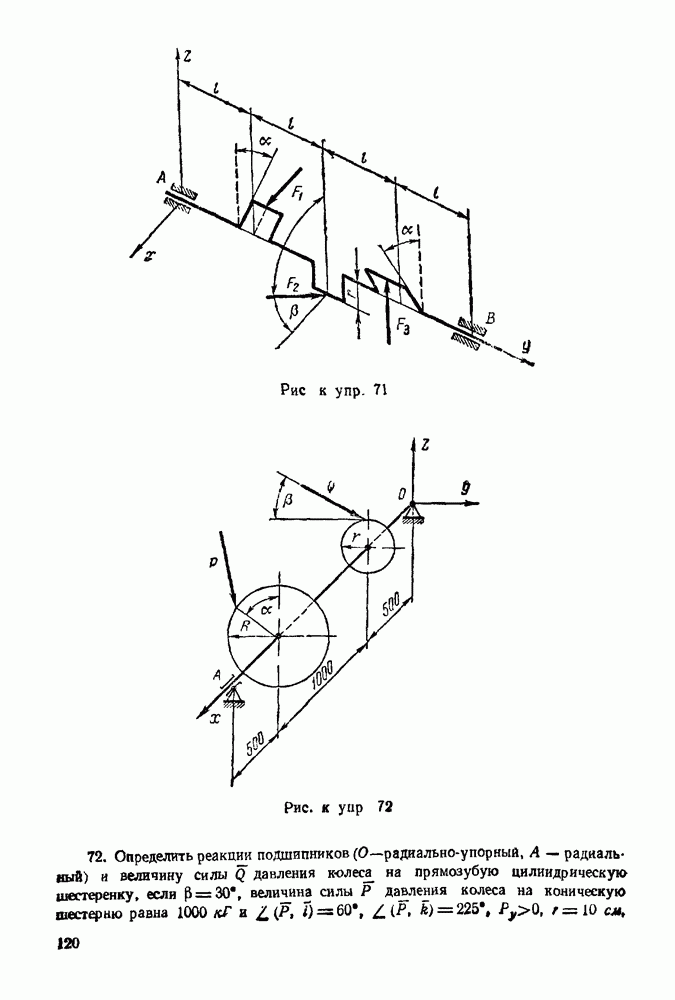

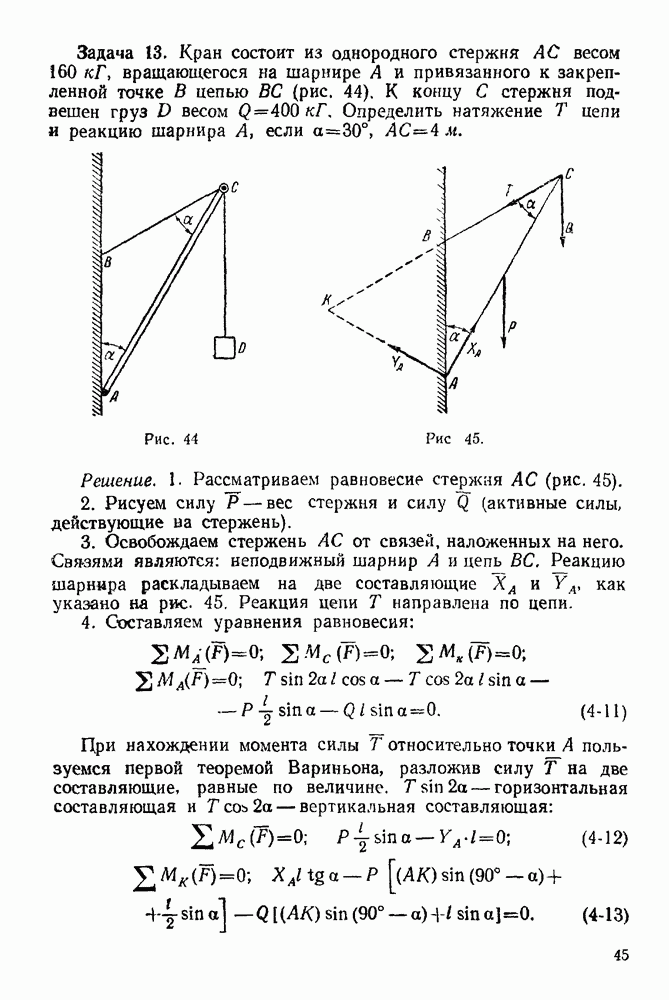

Рекомендуется составляющие направлять в сторону положительного направления осей, а момент пары считать положительным (вращение против хода часовой стрелки в правой системе координат). Если в результате решения задачи для получатся отрицательные значения, то это означает, что составляющие и направление вращения пары в действительности противоположны предполагаемым.
заделан в неподвижную стену (на рис. 14 а изображена балка до освобождения от связи). Балка
освобожденная от связи, изображена на рис. 14 6. Здесь сила
приложена к произвольному центру С и разложена на две неизвестные составляющие
а пара сил условно изображена отрезком окружности с центром в точке С и со стрелкой на одном конце, указывающей направление вращения пары Рядом со стрелкой обозначен момент
этой пары
неизвестная величина).
направлять в сторону положительного направления осей, а момент пары считать положительным (вращение против хода часовой стрелки в правой системе координат). Если в результате решения задачи для
получатся отрицательные значения, то это означает, что составляющие и направление вращения пары в действительности противоположны предполагаемым.
