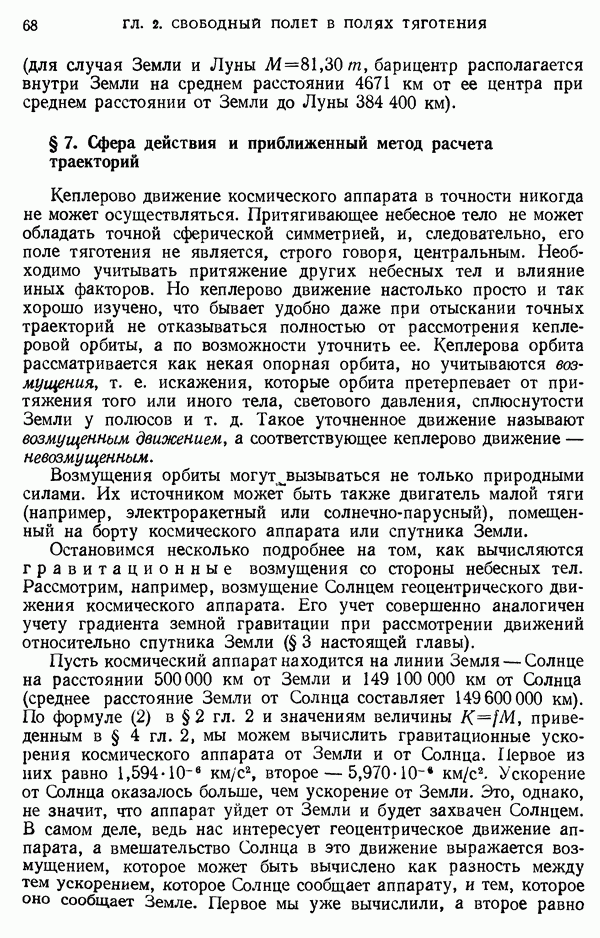

§ 7. Сфера действия и приближенный метод расчета траекторий

Кеплерово движение космического аппарата в точности никогда не может осуществляться. Притягивающее небесное тело не может обладать точной сферической симметрией, и, следовательно, его поле тяготения не является, строго говоря, центральным. Необходимо учитывать притяжение других небесных тел и влияние иных факторов. Но кеплерово движение настолько просто и так хорошо изучено, что бывает удобно даже при отыскании точных траекторий не отказываться полностью от рассмотрения кеплеровой орбиты, а по возможности уточнить ее. Кеплерова орбита рассматривается как некая опорная орбита, но учитываются возмущения, т. е. искажения, которые орбита претерпевает от притяжения того или иного тела, светового давления, сплюснутости Земли у полюсов и т. д. Такое уточненное движение называют возмущенным движением, а соответствующее кеплерово движение — невозмущенным.

Возмущения орбиты могут вызываться не только природными силами. Их источником может быть также двигатель малой тяги (например, электроракетный или солнечно-парусный), помещенный на борту космического аппарата или спутника Земли.

Остановимся несколько подробнее на том, как вычисляются гравитационные возмущения со стороны небесных тел. Рассмотрим, например, возмущение Солнцем геоцентрического движения космического аппарата. Его учет совершенно аналогичен учету градиента земной гравитации при рассмотрении движений относительно спутника Земли (§ 3 настоящей главы).

Пусть космический аппарат находится на линии Земля — Солнце на расстоянии от Земли и 149 100 000 км от Солнца (среднее расстояние Земли от Солнца составляет По формуле (2) в § 2 гл. 2 и значениям величины приведенным в § 4 гл. 2, мы можем вычислить гравитационные ускорения космического аппарата от Земли и от Солнца. Первое из них равно второе — Ускорение от Солнца оказалось больше, чем ускорение от Земли. Это, однако, не значит, что аппарат уйдет от Земли и будет захвачен Солнцем. В самом деле, ведь нас интересует геоцентрическое движение аппарата, а вмешательство Солнца в это движение выражается возмущением, которое может быть вычислено как разность между тем ускорением, которое Солнце сообщает аппарату, и тем, которое оно сообщает Земле. Первое мы уже вычислили, а второе равно

Значит, возмущающее ускорение равно всего лишь или 2,5% ускорения, сообщаемого Землей. Как видим, вмешательство Солнца в «земные дела», в геоцентрическое движение совсем невелико (рис. 19).

Допустим теперь, что нас интересует движение аппарата относительно Солнца — гелиоцентрическое движение. Теперь главным, «центральным» гравитационным ускорением является ускорение от Солнца а возмущающим — разность между ускорением, сообщаемым Землей аппарату, и ускорением, сообщаемым Землей Солнцу.

Рис. 19. Расчет возмущений от Земли и от Солнца.

Первое равно а второе составляет ничтожную величину Земля почти не действует на Солнце, и гелиоцентрическое движение аппарата можно попросту считать абсолютным, а не относительным (этого и следовало ожидать ввиду колоссальности массы Солнца). Итак, возмущающее ускорение равно все той же величине т. е. составляет 26,7% главного, «центрального» ускорения — от Солнца. Вмешательство Земли в «солнечные дела» оказалось довольно существенным!

Теперь ясно, что гораздо больше оснований рассматривать движение космического аппарата, находящегося в выбранной нами точке пространства, как кеплерово движение относительно Земли, чем как кеплерово движение относительно Солнца. В первом случае мы не учтем возмущение, составляющее 2,5%, а во втором — 26,7% от «центрального» ускорения.

Если мы теперь расположим космический аппарат в точке на линии Земля — Солнце на расстояниях от Земли и от Солнца, то обнаружим обратную картину (предоставляем читателю самому проделать необходимые расчеты). В этом случае возмущение Солнцем геоцентрического движения составляет 68,3% ускорения, сообщаемого Землей, а возмущение Землей гелиоцентрического движения не составляет и 3%

ускорения, сообщаемого Солнцем. Очевидно, разумнее считать теперь аппарат находящимся во власти Солнца и рассматривать его движение как кеплерово с фокусом в центре Солнца.

Аналогичные рассуждения и расчеты могут быть проделаны для всех точек пространсгва (при этом для точек, не лежащих на прямой Земля — Солнце, придется брать векторную разность ускорений). Каждая точка при этом будет отнесена или к некоторой области, окружающей Землю, где выгоднее рассматривать геоцентрическое движение, или ко всему остальному пространству, где кеплеровы траектории будут гораздо более точны, если за центр притяжения принять Солнце.

Математический анализ показывает, что граница указанной области очень близка к сфере (несколько приплюснутой со стороны Солнца и «припухлой» с противоположной стороны). Принято для простоты расчетов считать эту область в точности сферой и называть сферой действия Земли.

Радиус сферы действия планеты может быть вычислен по формуле, пригодной для любых двух тел и определяющей радиус сферы действия тела с малой массой (например, планеты) относительно тела с большой мамой (например, Солнца):

где а — расстояние между телами 11.38, 1.391.

Радиус сферы действия Земли относительно Солнца равен сферы действия Луны относительно Земли Солнца относительно Галактики (вся масса которой предполагается сосредоточенной в ее ядре) , т. е. около 1 светового года год

При переходе космического аппарата через границу сферы действия приходится переходить от одного центрального поля тяготения к другому. В каждом поле тяготения движение рассматривается, естественно, как кеплерово, т. е. как происходящее по какому-либо из конических сечений — эллипсу, параболе или гиперболе, причем на границе сферы действия траектории по определенным правилам сопрягаются, «склеиваются» (как это делается, мы увидим в третьей и четвертой частях книги). В этом заключается приближенный метод расчета космических траекторий, который иногда называют методом сопряженных конических сечений.

Единственный смысл понятия сферы действия заключается именно в границе разделения двух кеплеровых траекторий. В частности, сфера действия планеты вовсе не совпадает с той областью

пространства, в которой планета способна вечно удерживать свой спутник [1138]. Эта область называется сферой Хилла для планеты относительно Солнца.

Внутри сферы Хилла тело может находиться неограниченно долго несмотря на возмущения со стороны Солнца, если только в начальный момент оно имело эллиптическую планетоцентрическую орбиту. Эта сфера больше сферы действия.

Сфера Хилла для Земли относительно Солнца имеет радиус 1,5 млн. км.

Радиус сферы Хилла для Солнца относительно Галактики составляет 230 000 а. е. Таков этот радиус, если обращение по орбите вокруг Солнца происходит в ту же сторону, что и движение Солнца вокруг центра Галактики (движение естественных планет Солнечной системы именно таково). В противном случае он равен 100 000 а. е.

В отличие от сферы действия и от сферы Хилла, сфера притяжения планеты относительно Солнца, определяемая как область, на границе которой попросту равны гравитационные ускорения от планеты и от Солнца, не играет никакой роли в космодинамике.

Луна находится глубоко внутри сферы действия Земли. Поэтому мы предпочитаем рассматривать геоцентрическое движение Луны и считать ее спутником Земли. Мы отказываемся считать Луну самостоятельной планетой ввиду слишком больших гравитационных возмущений ее гелиоцентрического движения со стороны Земли. Любопытно, что орбита Луны лежит вне сферы притяжения Земли (имеющей радиус примерно Луна сильнее притягивается Солнцем, чем Землей.

При использовании приближенного метода расчета космических траекторий основные погрешности накапливаются при расчете движения в районе границы сферы действия. Поэтому некоторые авторы считают, что для большинства случаев расчета более высокие точности дают области разграничения между центральными полями тяготения, определяемые иначе, чем это сделано выше. Предлагалось, например, считать соответствующую область вокруг Земли имеющей радиус 3—4 млн. км [1.42]. На основании энергетических соображений для подобной сферы влияния выводился радиус, равный [1.43]

Сфера действия и сфера влияния могут быть названы динамическими гравитационными сферами, а сфера притяжения - статической гравитационной сферой. Использование последней в космодинамике имело бы смысл только в том случае, если бы можно

было представить себе космический полет между двумя неподвижными небесными телами.

Заметим в заключение, что метод сопряженных конических сечений, связанный с теми или иными динамическими гравитационными сферами, не является единственным приближенным методом расчета космических траекторий. Продолжаются поиски других приближенных методов, более точных, чем описанный, и в то же время требующих меньшего числа вычислений, чем метод численного интегрирования. Увы, приходится экономить время работы даже самых быстродействующих электронных вычислительных машин!
