СХЕМЫ ХИМИЧЕСКИХ ИСТОЧНИКОВ ТОКА

Химические источники тока условно изображают в схемах электрических цепей таким способом

Рис. 10.13. Знаки электродов. Знаки анода и катода в химическом источнике тока противоположны знакам этих электродов в электролитической ячейке.

Поток электронов, создаваемый химическим источником тока, движется в направлении, указанном ниже

Батарея, состоящая из двух последовательно соединенных гальванических элементов, изображается следующим образом:

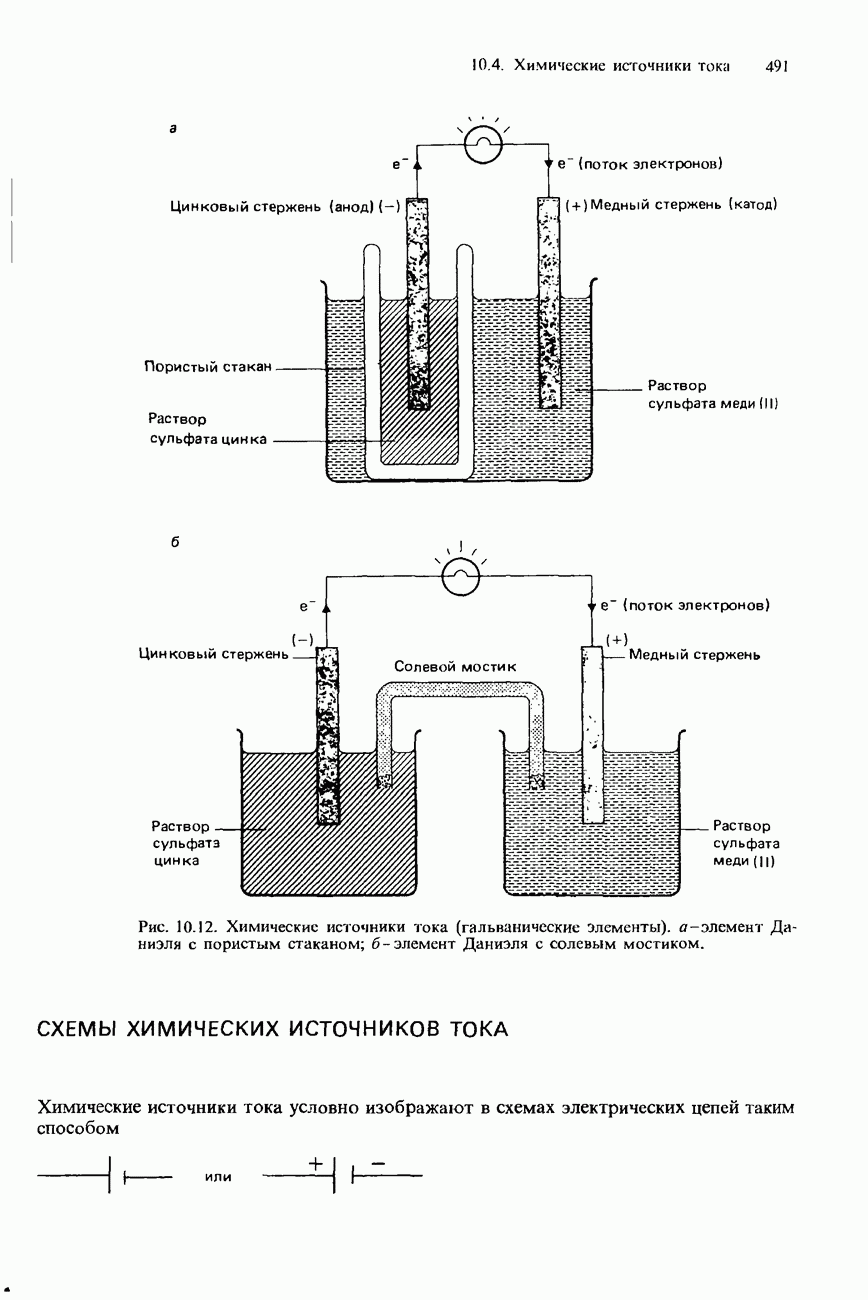

Для указания конкретного состава гальванических элементов используются особые схемы химических источников тока. Например, гальванический элемент с солевым мостиком, показанный на рис. 10.12, можно записать следующим образом:

Принято указывать полуэлемент с катодом (положительным электродом) в правой части такой записи. В этом полуэлементе происходит восстановление. Следовательно, схема

Полуэлемент с анодом (отрицательным электродом) указывают в левой части записи. В этом полуэлементе происходит окисление. Следовательно, схема

Один и тот же полуэлемент может быть указан в правой части одних гальванических элементов и в левой части других гальванических элементов. Это зависит от электродного потенциала данного полуэлемента и от электродного потенциала другого полуэлемента. Электродные потенциалы полуэлементов обсуждаются несколько ниже. Например, полуэлемент медь-ион помещается справа в элементе Даниэля (см. выше), но находится слева в следующем гальваническом элементе:

Это означает, что в полуэлементе

медь играет роль анода и протекает реакция окисления.
