2.7.6. Воздействие прерывистой помехи

В гл. 1 отмечалось, что помехи могут иметь прерывистый характер. Рассмотрим процессы, которые происходят в приемном устройстве с АРУ при воздействии помехи такого вида.

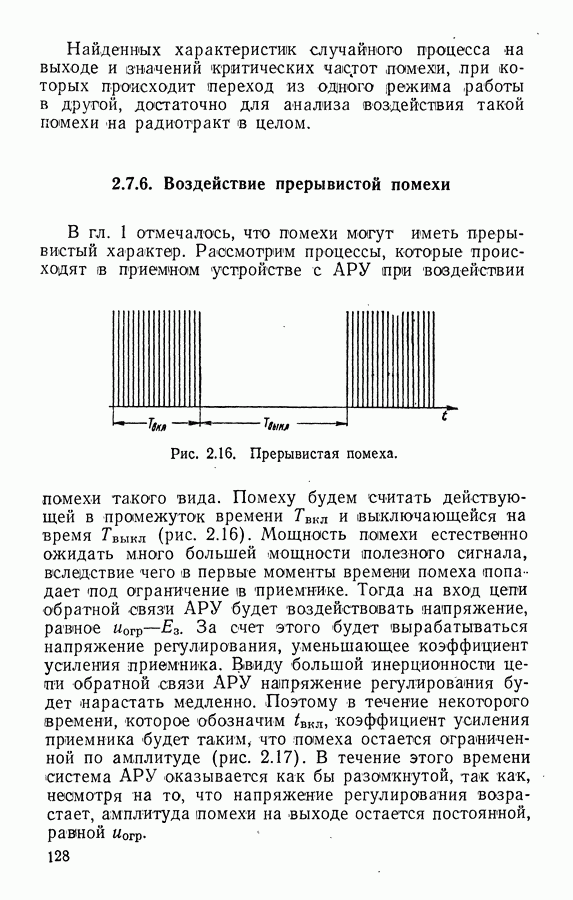

Рис. 2.16. Прерывистая помеха.

Помеху будем считать действующей в промежуток времени и выключающейся на время Гвыкл (рис. 2.16). Мощность помехи естественно ожидать много большей мощности полезного сигнала, вследствие чего в первые моменты времени помеха попадает под ограничение в приемнике. Тогда на вход цепи обратной связи АРУ будет воздействовать напряжение, равное За счет этого будет вырабатываться напряжение регулирования, уменьшающее коэффициент усиления приемника. Ввиду большой инерционности цепи обратной связи АРУ напряжение регулирования будет нарастать медленно. Поэтому в течение некоторого времени, которое обозначим коэффициент усиления приемника будет таким, что помеха остается ограниченной по амплитуде (рис. 2.17). В течение этого времени система АРУ оказывается как бы разомкнутой, так как, несмотря на то, что напряжение регулирования возрастает, амплитуда помехи на выходе остается постоянной, равной

Наконец, наступит момент, когда возрастающее напряжение регулирования изменит коэффициент усиления настолько, что помеха выйдет из-под ограничения. С этого момента АРУ замыкается и начинается быстрый переходный процесс, в (конце которого амплитуда помехи на выходе достигает установившегося значения.

Рис. 2.17. Прерывистая помеха и полезный сигнал на выходе приемника.

После окончания пачки помехи на выходе фильтра АРУ остается напряжение, равное установившемуся значению напряжения регулирования при работе по помехе. Так как амплитуда помехи много больше амплитуды полезного сигнала, то в первые моменты времени после выключения помехи полезный сигнал оказывается полностью подавленным. Далее конденсаторы фильтра АРУ начинают разряжаться, напряжение регулирования уменьшается, за счет чего увеличивается коэффициент усиления приемника. Через некоторое время полезный сигнал нарастет до уровня задержки и система АРУ начнет работать по полезному сигналу. С приходом следующей пачки помехи описанный цикл работы повторяется.

Описанный вид помехи приводит к тому, что за время пожа помеха находится под ограничением, и выкл, пока полезный сигнал отсутствует или очень мал, на выходе приемника нет информации о координатах цели. Кроме того, в радиолокаторах с коническим сканированием возникают биения между гармониками частоты прерывания и опорным напряжением в угломерных

каналах, в результате чего слежение по углам может быть (полностью нарушено.

Важными количественными характеристиками работы приемного устройства при наличии такой помехи являются введенные выше величины и определением мы и ограничимся при анализе.

Если фильтр в цепи обратной связи является простой RC-цепью с постоянной времени то величину можно определить по формуле

где параметры аппроксимированной регулировочной характеристики, которые выбираются в рабочей точке, где коэффициент усиления приемника равен амплитуда помехи на входе.

Если величина напряжения регулирования, необходимая для выведения помехи из-под ограничения, много меньше, чем то формула (2.7.82) принимает более простой вид

Величина определяется выражением

где определяются в рабочей точке регулировочной характеристики, в которой коэффициент усиления равен
