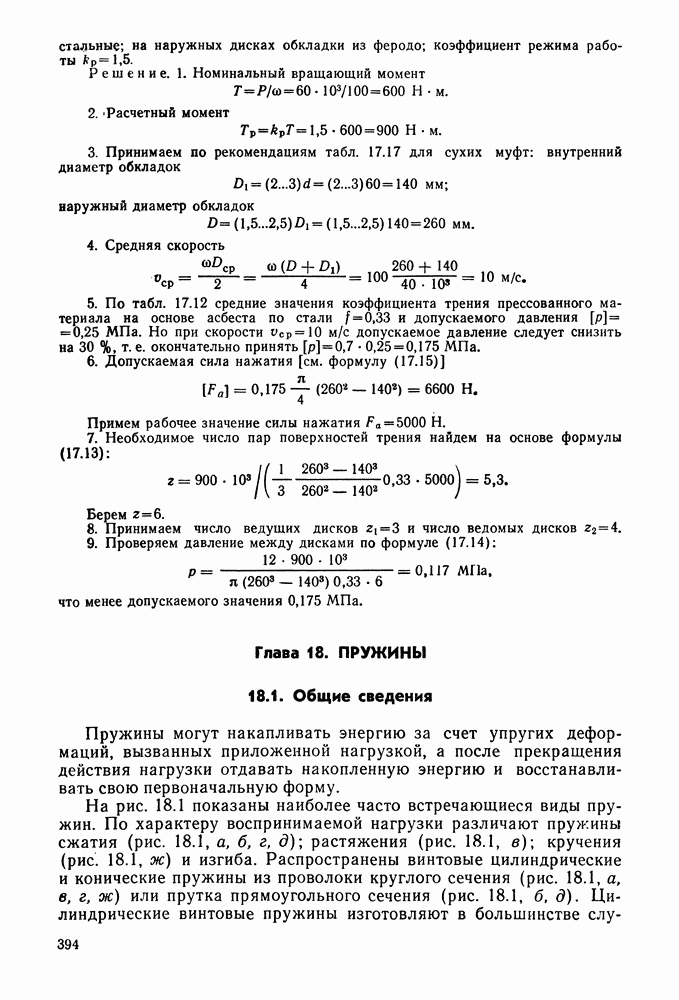

Глава 18. ПРУЖИНЫ

18.1. Общие сведения

Пружины могут накапливать энергию за счет упругих деформаций, вызванных приложенной нагрузкой, а после прекращения действия нагрузки отдавать накопленную энергию и восстанавливать свою первоначальную форму.

На рис. 18.1 показаны наиболее часто встречающиеся виды пружин. По характеру воспринимаемой нагрузки различают пружины сжатия (рис. 18.1, а, б, г, д); растяжения (рис. 18.1, в); кручения (рис. 18.1, ж) и изгиба. Распространены винтовые цилиндрические и конические пружины из проволоки круглого сечения (рис. 18.1, а, или прутка прямоугольного сечения (рис. . Цилиндрические винтовые пружины изготовляют в большинстве

случаев одножильными, но иногда находят применение многожильные пружины.

Цилиндрические винтовые пружины сжатия и растяжения из стальной проволоки круглого сечения стандартизованы. Пружины делится на три класса в зависимости от вида нагрузки и характера нагружения (см. табл. 18.1).

Классы пружин разделены на разряды, отличающиеся друг от друга диаметром проволоки и силой, вызывающей их максимальную деформацию.

Рис. 18.1. (см. скан) Виды пружин: а — винтовая цилиндрическая пружина сжатия с круглым сечением витков; б — то же. с квадратным сечением витков; в — винтовая цилиндрическая пружина растяжения с круглым сечением витков; г — винтовая коническая пружина сжатия с круглым сечением витков; д — то же, с прямоугольным сечением витков; е — тарельчатая пружина; ж — винтовая цилиндрическая пружина кручения с круглым сечением витков; з — спиральная пружина; и — пластинчатая пружина (рессора)

Разряды одножильных пружин и характеристика проволоки, из которой изготовлены пружины, приведены в табл.

18.2. Чаще применяют пружины классов I и II. При больших нагрузках с целью уменьшения габаритов применяют составные пружины. При больших нагрузках, ограниченных габаритах и высокой потребной жесткости пружины применяют тарельчатые пружины (см. рис. 18.1, е).
