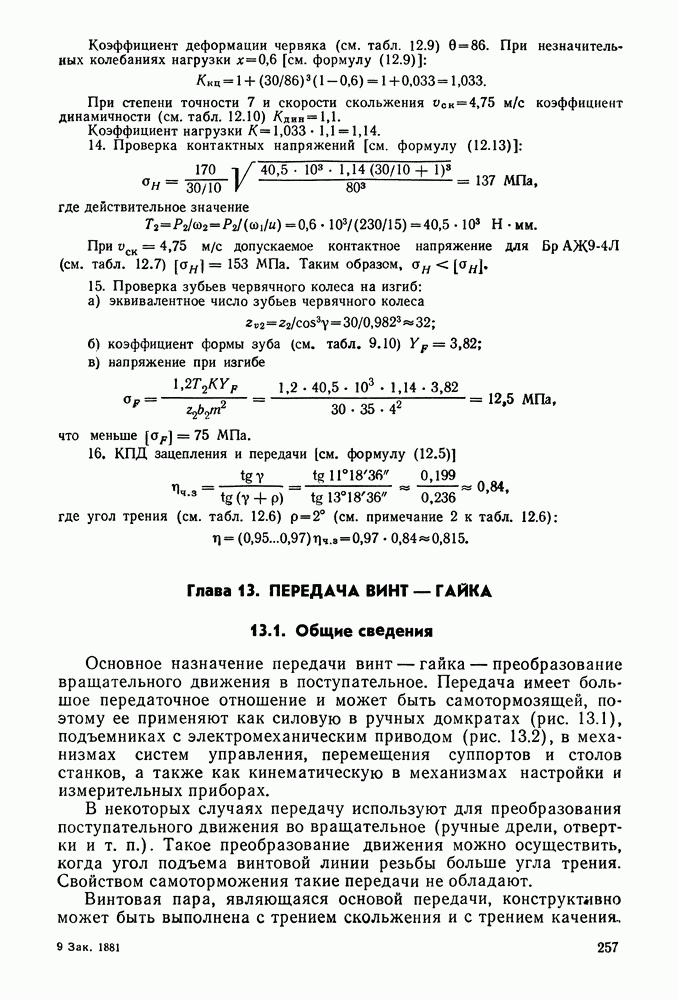

Глава 13. ПЕРЕДАЧА ВИНТ - ГАЙКА

13.1. Общие сведения

Основное назначение передачи винт — гайка — преобразование вращательного движения в поступательное. Передача имеет большое передаточное отношение и может быть самотормозящей, поэтому ее применяют как силовую в ручных домкратах (рис. 13.1), подъемниках с электромеханическим приводом (рис. 13.2), в механизмах систем управления, перемещения суппортов и столов станков, а также как кинематическую в механизмах настройки и измерительных приборах.

В некоторых случаях передачу используют для преобразования поступательного движения во вращательное (ручные дрели, отвертки и т. п.). Такое преобразование движения можно осуществить, когда угол подъема винтовой линии резьбы больше угла трения. Свойством самоторможения такие передачи не обладают.

Винтовая пара, являющаяся основой передачи, конструктивно может быть выполнена с трением скольжения и с трением качения.

Рис. 13.1. Ручной домкрат с червячной передачей к винту

Рис. 13.2. Кинематическая схема винтового подъемника с электромеханическим приводом
