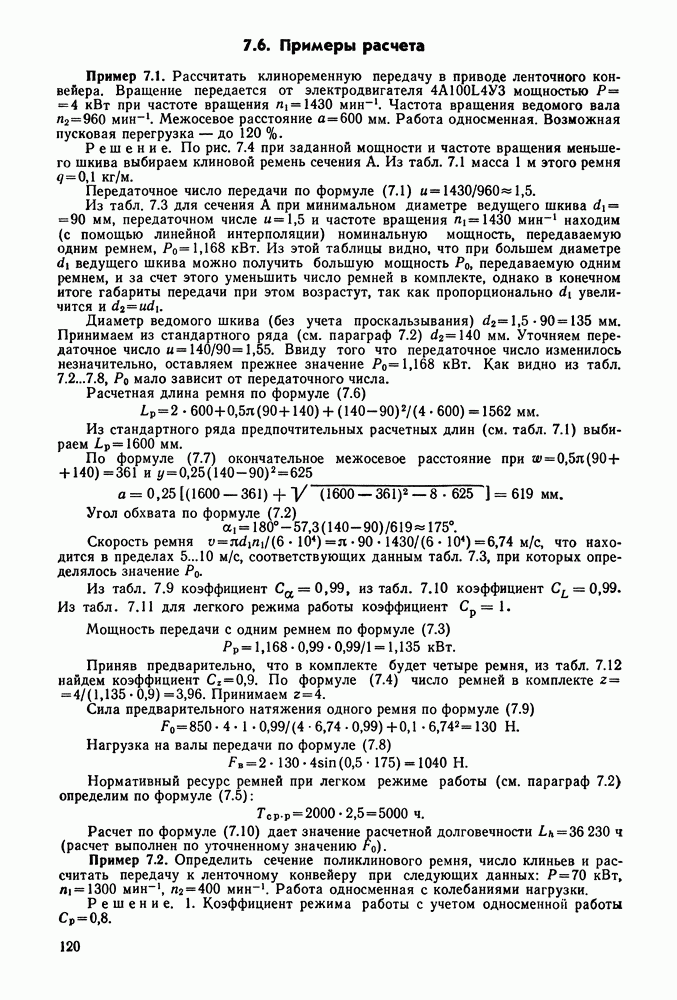

7.6. Примеры расчета

Пример 7.1. Рассчитать клиноременную передачу в приводе ленточного конвейера. Вращение передается от электродвигателя мощностью при частоте вращения Частота вращения ведомого вала Межосевое расстояние мм. Работа односменная. Возможная пусковая перегрузка — до

Решение. По рис. 7.4 при заданной мощности и частоте вращения меньшего шкива выбираем клиновой ремень сечения А. Из табл. 7.1 масса этого ремня

Передаточное число передачи по формуле

Из табл. 7.3 для сечения А при минимальном диаметре ведущего шкива мм, передаточном числе и частоте вращения находим (с помощью линейной интерполяции) номинальную мощность, передаваемую одним ремнем, кВт. Из этой таблицы видно, что при большем диаметре ведущего шкива можно получить большую мощность передаваемую одним ремнем, и за счет этого уменьшить число ремней в комплекте, однако в конечном итоге габариты передачи при этом возрастут, так как пропорционально увеличится и

Диаметр ведомого шкива (без учета проскальзывания) мм. Принимаем из стандартного ряда (см. параграф мм. Уточняем передаточное число Ввиду того что передаточное число изменилось незначительно, оставляем прежнее значение кВт. Как видно из табл. мало зависит от передаточного числа.

Расчетная длина ремня по формуле (7.6)

Из стандартного ряда предпочтительных расчетных длин (см. табл. 7.1) выбираем мм.

По формуле (7.7) окончательное межосевое расстояние при

Угол обхвата по формуле (7.2)

Скорость ремня что находится в пределах соответствующих данным табл. 7.3, при которых определялось значение

Из табл. 7.9 коэффициент из табл. 7.10 коэффициент Из табл. 7.11 для легкого режима работы коэффициент

Мощность передачи с одним ремнем по формуле (7.3)

Приняв предварительно, что в комплекте будет четыре ремня, из табл. 7.12 найдем коэффициент По формуле (7.4) число ремней в комплекте Принимаем

Сила предварительного натяжения одного ремня по формуле (7.9)

Нагрузка на валы передачи по формуле (7.8)

Нормативный ресурс ремней при легком режиме работы (см. параграф 7.2) определим по формуле (7.5):

Расчет по формуле (7.10) дает значение расчетной долговечности (расчет выполнен по уточненному значению

Пример 7.2. Определить сечение поликлинового ремня, число клиньев и рассчитать передачу к ленточному конвейеру при следующих данных: Работа односменная с колебаниями нагрузки.

Решение. 1. Коэффициент режима работы с учетом односменной работы

2. Расчетный момент по быстроходному валу

(в эту формулу мощность следует подставлять в ваттах).

3. При значении момента 673 Н принимаем ремень сечения М (см. рекомендации в параграфе 7.3).

4. Диаметр меньшего шкива выбираем из ряда в левой части рис. 7.9. Примем одно из средних значений мм.

5. Скорость ремня

6. Диаметр ведомого шкива

По табл. 7.15 принимаем мм.

7. Передаточное число

8. Определим необходимое число клиньев (см. рис. 7.9):

а) из точки оси абсцисс проводим вертикаль до пересечения с кривой

б) из полученной точки проводим горизонталь до пересечения с кривой мощности (точка отмечена между кривыми 60 и

в) затем из полученной точки — вертикаль до пересечения с линией

г) далее из точки пересечения проводим горизонталь до пересечения с прямой

д) из полученной точки проводим вертикаль, пересекающую ось абсцисс в точке

9. Принимаем окончательно четное число клиньев

10. Межосевое расстояние (см. параграф 7.3) при мм.

11. Длина ремня по формуле (7.6),

Примем по табл. мм.

Условное обозначение ремня:

12. Межосевое расстояние, выверенное по принятой длине ремня, по формуле (7.7)

13. Угол обхвата на малом шкиве

14. Сила, действующая на вал,

где для ремня сечением М по табл. 7.16.

15. Ширина шкивов (см. табл. 7.15, рис. 7.6)

Пример 7.3. Рассчитать зубчатоременную передачу для привода тяжелого конвейера согласно данным: передаваемая мощность частота вращения

валов межосевое расстояние мм, колебания нагрузки — до от номинальной.

Решение. Определяем расчетную мощность передачи:

Значение коэффициента находим согласно заданию по табл. 7.19.

Определяем модуль передачи:

Выбираем ближайший стандартный модуль 5 мм.

По табл. 7.20 принимаем число зубьев меньшего шкива несколько больше минимального и проверяем его с учетом выбранного числа зубьев ремня.

Число зубьев большего шкива

Делительные диаметры шкивов мм, мм.

Окружная скорость ремня

Расчетная окружная сила на ремне .

Удельную расчетную окружную силу определяем по значениям коэффициентов, найденных по табл. 7.22:

Ширина ремня мм, мм, принимаем мм (по стандарту).

Определяем наружные диаметры шкивов. По удельному окружному усилию, передаваемому ремнем,

Определяем длину ремня по формуле (7.6), округлив ,

Из выражения зная ориентировочно длину ремня, определяем ближайшее число зубьев ремня которому соответствует окончательно мм. Сравнивая числа зубьев ремня и меньшего шкива, убеждаемся, что их отношение некратно. В противоположном случае необходимо несколько изменить число зубьев, например шкива, на единицу.

Уточняем межосевое расстояние по формуле (7.7):

Видим, что выбранное межцентровое расстояние не выходит за пределы допуска мм.

Давление на опоры валов принимаем равным окружной силе
