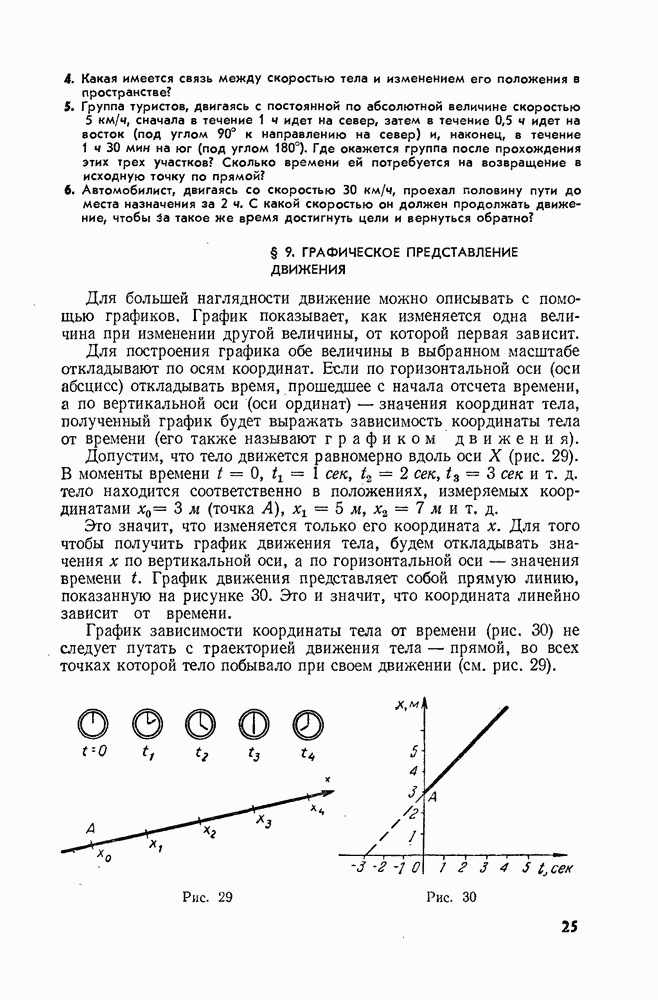

§ 9. ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ДВИЖЕНИЯ

Для большей наглядности движение можно описывать с помощью графиков. График показывает, как изменяется одна величина при изменении другой величины, от которой первая зависит.

Для построения графика обе величины в выбранном масштабе откладывают по осям координат. Если по горизонтальной оси (оси абсцисс) откладывать время, прошедшее с начала отсчета времени, а по вертикальной оси (оси ординат) — значения координат тела, полученный график будет выражать зависимость координаты тела от времени (его также называют графиком движения).

Допустим, что тело движется равномерно вдоль оси X (рис. 29). В моменты времени и т. д. тело находится соответственно в положениях, измеряемых координатами (точка А), .

Это значит, что изменяется только его координата Для того чтобы получить график движения тела, будем откладывать значения по вертикальной оси, а по горизонтальной оси — значения времени График движения представляет собой прямую линию, показанную на рисунке 30. Это и значит, что координата линейно зависит от времени.

График зависимости координаты тела от времени (рис. 30) не следует путать с траекторией движения тела — прямой, во всех точках которой тело побывало при своем движении (см. рис. 29).

Рис. 29

Рис. 30

Рис. 31

Графики движения дают полное решение задачи механики в случае прямолинейного движения тела, так как они позволяют найти положение тела в любой момент времени, в том числе и в моменты времени, предшествовавшие начальному моменту (если предположить, что тело двигалось и до начала отсчета времени). Продолжив график, изображенный на рисунке 29, в сторону, противоположную положительному направлению оси времени, мы, например, найдем, что тело за 3 сек до того, как оно оказалось в точке А, находилось в начале отсчета координаты

По виду графиков зависимости координаты от времени можно судить и о скорости движения. Ясно, что скорость тем больше, чем круче график, т. е. чем больше угол между ним и осью времени (чем больше этот угол, тем больше изменение координаты за одно и то же время).

На рисунке 31 показано несколько графиков движений с различными скоростями. Графики 1, 2 и 3 показывают, что тела движутся вдоль оси X в положительном направлении. Тело, график движения которого — прямая 4, движется в направлении, потивоположном направлению оси X. Из графиков движения можно найти и перемещения движущегося тела за любой промежуток времени.

Из рисунка 31 видно, например, что тело 3 за время между 1 и 5 сек совершило перемещение в положительном направлении, по абсолютной величине равное 2 м, а тело 4 за это же время совершило перемещение в отрицательном направлении, равное по абсолютной величине 4 м.

Наряду с графиками движения часто пользуются графиками скорости. Их получают, откладывая по оси координат проекцию скорости

Рис. 32

Рис. 33

тела, а по оси абсцисс по-прежнему время. Такие графики показывают, как изменяется скорость с течением времени, т. е. как скорость зависит от времени. В случае прямолинейного равномерного движения эта «зависимость» состоит в том, что скорость с течением времени не меняется. Поэтому график скорости представляет собой прямую, параллельную оси времени (рис. 32). График на этом рисунке относится к случаю, когда тело движется в сторону положительного направления оси X. График II относится к случаю, когда тело движется в противоположном направлении (так как проекция скорости отрицательна).

По графику скорости тоже можно узнать абсолютное значение перемещения тела за данный промежуток времени. Оно численно равно площади заштрихованного прямоугольника (рис. 33): верхнего, если тело движется в сторону положительного направления, и нижнего — в противоположном случае. Действительно, площадь прямоугольника равна произведению его сторон. Но одна из сторон численно равна времени а другая, — скорости . А их произведение как раз и равно абсолютному значению перемещения тела.

Упражнение 6

1. Какому движению соответствует график, изображенный пунктиром на рисунке 31?

2. Пользуясь графиками (см. рис. 31), найдите расстояние между телами 2 и 4 в момент времени сек.

3. По графику, изображенному на рисунке 30, определите модуль и направление скорости.
