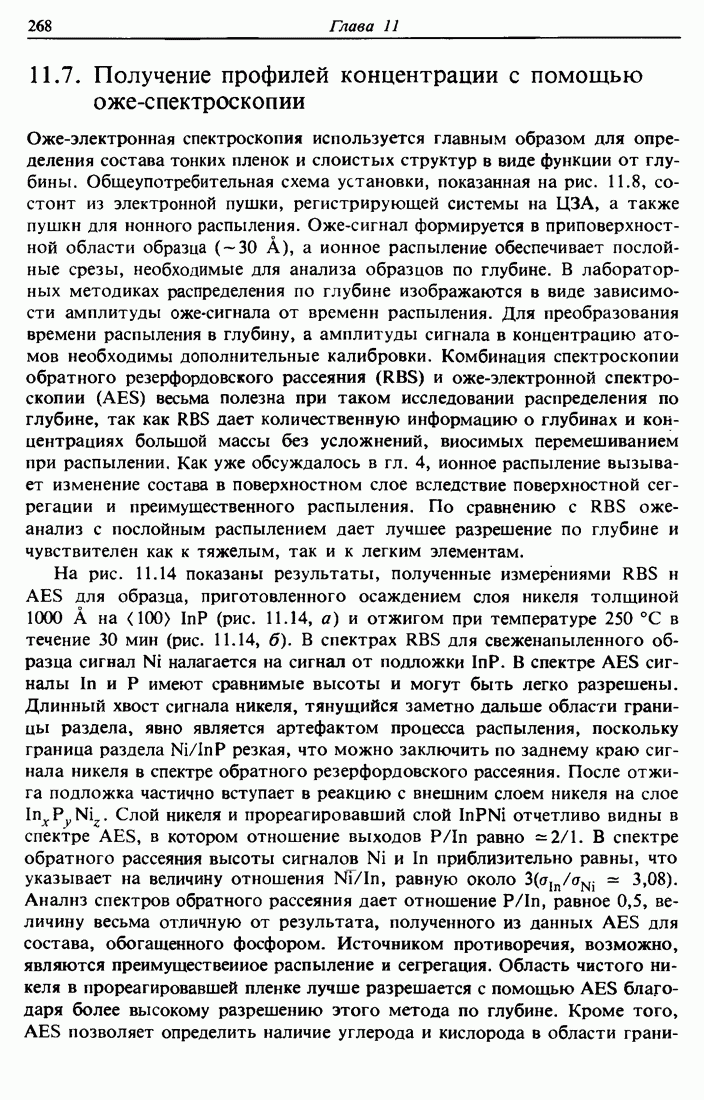

11.7. Получение профилей концентрации с помощью оже-спектроскопииОже-электронная спектроскопия используется главным образом для определения состава тонких пленок и слоистых структур в виде функции от глубины. Общеупотребительная схема установки, показанная на рис. 11.8, состоит из электронной пушки, регистрирующей системы на ЦЗА, а также пушкн для ионного распыления. Оже-сигнал формируется в приповерхностной области образца На рис. 11.14 показаны результаты, полученные измерениями RBS и AES для образца, приготовленного осаждением слоя никеля толщиной 1000 А на
Рис. 11.14. Сравнение спектров обратного рассеяния KRBS ионов раздела (на рисунке не показано), что нельзя сделать с помощью обратного резерфордовского рассеяния. Одним из преимуществ оже-электронной спектроскопии является ее чувствительность к примесям с малой массой атома, таким как углерод или кислород, которые обычно загрязняют поверхности и границы раздела. Наличие этих загрязнений границы раздела играет разрушающую роль в реакциях в тонких пленках, замедляя взаимную диффузию. Деградация плоскостности тоикопленочных структур вследствие тепловой обработки часто связана непосредственно с этими загрязнениями. Наличие естественного окисла с толщиной около 15 А сразу же проявляется в глубинном профиле AES, показанном на рис. 11.15. Удаление этого естественного
Рис. 11.15. Изменение выхода оже-электронов с глубиной при распылении образца, содержащего область границы раздела пленки слоя кислорода является решающим условием формирования тонкого однородного слоя окисла поверх слоев силицида таллия во время термического окисления. Наличие слоя естественного окисла замедляет высвобождение атомов Многослойные пленки используются в интегральных схемах и оптических структурах, а также во многих областях физики твердого тела. Естественным приложением оже-электронной спектроскопии с послойным распылением является анализ таких структур. На рис. 11.16 показаны оже-спектры послойного распыления тонкопленочной многослойной структуры В настоящее время современные научные лаборатории оснащаются целым набором установок для исследования изменения состава образцов с глубиной. Еслн встречается образец, состоящий из ряда слоев или тонких пленок и содержащий неизвестные примеси или загрязнения, то производящий анализ ученый использует весь набор методик, находящихся в его распоряжении. Оже-анализ с послойным распылением часто является отправной точкой первоначальных исследований.
Рис. 11.16. Распределение по глубине спектров AES при распылении многослойной тонкопленочной структуры
|
