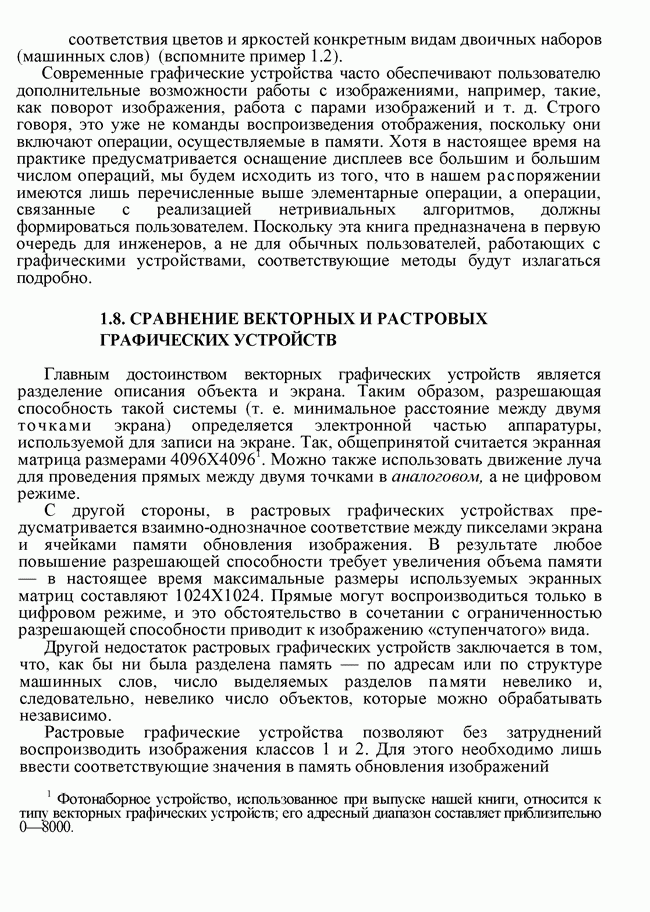

1.8. СРАВНЕНИЕ ВЕКТОРНЫХ И РАСТРОВЫХ ГРАФИЧЕСКИХ УСТРОЙСТВ

Главным достоинством векторных графических устройств является разделение описания объекта и экрана. Таким образом, разрешающая способность такой системы (т. е. минимальное расстояние между двумя точками экрана) определяется электронной частью аппаратуры, используемой для записи на экране. Так, общепринятой считается экранная матрица размерами Можно также использовать движение луча для проведения прямых между двумя точками в аналоговом, а не цифровом режиме.

С другой стороны, в растровых графических устройствах предусматривается взаимно-однозначное соответствие между пикселами экрана и ячейками памяти обновления изображения. В результате любое повышение разрешающей способности требует увеличения объема памяти — в настоящее время максимальные размеры используемых экранных матриц составляют . Прямые могут воспроизводиться только в цифровом режиме, и это обстоятельство в сочетании с ограниченностью разрешающей способности приводит к изображению «ступенчатого» вида.

Другой недостаток растровых графических устройств заключается в том, что, как бы ни была разделена память — по адресам или по структуре машинных слов, число выделяемых разделов памяти невелико и, следовательно, невелико число объектов, которые можно обрабатывать независимо.

Растровые графические устройства позволяют без затруднений воспроизводить изображения классов 1 и 2. Для этого необходимо лишь ввести соответствующие значения в память обновления изображений

Изображения класса 1 невозможно воспроизводить с помощью векторной графической системы, не превратив ее в сущности в растровую графическую систему. Ценой определенных усилий можно воспроизвести изображения класса 2: необходимо покрыть каждую область заданного цвета близко расположенными параллельными линиями.
