Консервативное звено.
При в колебательном звене рассеяния энергии не будет и под влиянием внешнего толчка в нем возникнут незатухающие колебания. Такое звено называется консервативным. Его уравнение можно привести к виду
где — собственная частота колебаний звена.

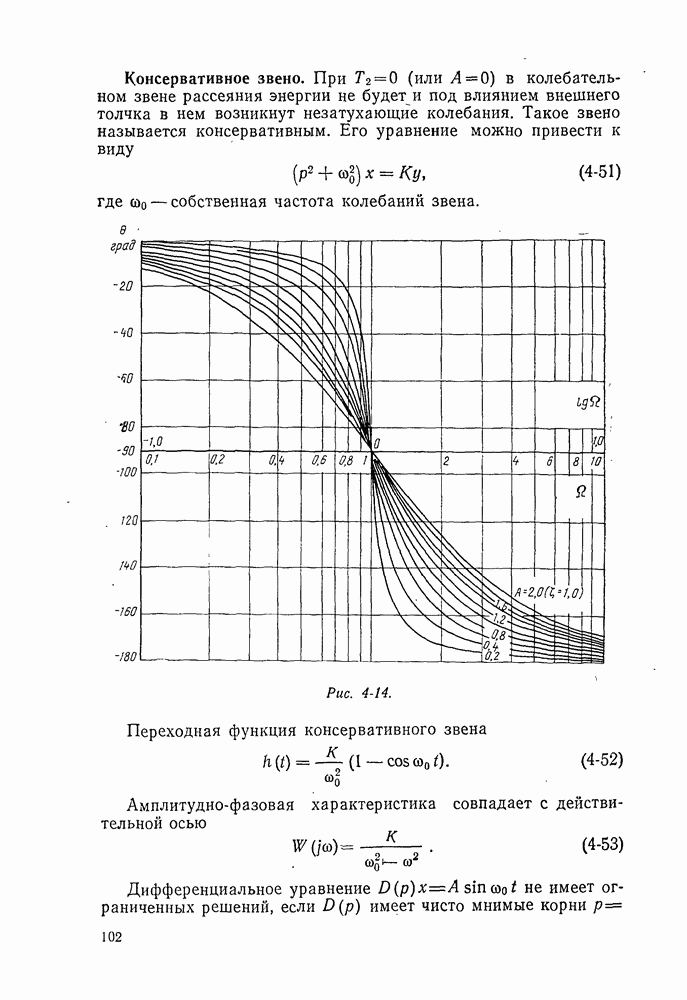

Рис. 4-14.
Переходная функция консервативного звена
Амплитудно-фазовая характеристика совпадает с действительной осью
Дифференциальное уравнение не имеет ограниченных решений, если имеет чисто мнимые корни
Это отражено в том, что амплитудно-фазовая характеристика консервативного звена при терпит разрыв непрерывности, а амплитуда неограниченно возрастает.
Переходная характеристика консервативного звена показана на рис. 4-9 в составе семейства характеристик колебательного звена (при
Рис. 4-15.
Рис. 4-16.
Консервативное звено образуется, например, при охвате двух последовательно включенных идеальных интеграторов жесткой обратной связью (рис. 4-15).
