§ ХIV.3. ОСНОВНЫЕ МЕТОДЫ ОЧИСТКИ ВОДЫ

Выбор метода удаления примесей из воды определяется характером и свойствами примесей. Так, взвешенные примеси проще всего вывести из воды фильтрованием, коллоидные примеси — коагуляцией. Если ионные примеси могут образовать малорастворимое соединение, то их можно перевести в это соединение, примеси-окислители можно устранить восстановлением, а примеси-восстановители — окислением. Для удаления примесей широко используется адсорбция, причем незаряженные примеси адсорбируются на активированном угле или других

адсорбентах, а ионы — на ионообменных веществах. Заряженные примеси можно также удалить электрохимическими методами. Таким образом, знание состава и свойств примесей позволяет выбрать способ очистки воды.

Удаление кислорода из воды.

Кислород, растворенный в воде, вызывает коррозию металла парогенераторов электростанций, трубопроводов станций и тепловых сетей, поэтому должен быть удален из воды. Удаление кислорода осуществляется деаэрацией и химическим восстановлением.

Деаэрация основана на использовании закона Генри, согласно которому растворимость газа прямо пропорциональна его давлению над жидкостью. Снижая парциальное давление газа над жидкостью, можно снизить растворимость его в жидкости. Парциальное давление можно снизить или уменьшением общего давления газа, или вытеснением данного газа другим газом. В практике используют оба приема. Обычно воду продувают водяным паром, при этом парциальное давление кислорода уменьшается. Однако методом деаэрации не удается обеспечит» глубокое удаление кислорода. Последнее достигается взаимодействием кислорода с химическими восстановителями. Первоначально для этих целей использовался сульфит натрия, который при окислении переходит в сульфат натрия:

Этот метод и до сих пор применяется на станциях малой мощности. Однако при сульфитной обработке воды повышается солесодержание, что недопустимо на электростанциях, работающих при высоком давлении пара. На таких станциях кислород удаляют с помощью гидразина являющегося сильным восстановителем. При взаимодействии гидразина с кислородом образуются азот и вода по уравнению реакции

При этом солесодержание не меняется. К недостатку гидразина следует отнести его токсичность, поэтому при работе с ним должны соблюдаться соответствующие правила техники безопасности.

Умягчение воды методом осаждения.

Для малорастворимых солей при постоянной температуре соблюдается постоянство произведений активностей ионов, называемое произведением растворимости Например, при 20 °С для равновесий

Концентрацию иона, входящего в малорастворимое соединение, можно уменьшить увеличением концентрации иона противоположного знака, входящего в то же соединение. Например, концентрацию ионов можно понизить увеличением концентрации ионов соответственно. Этот принцип

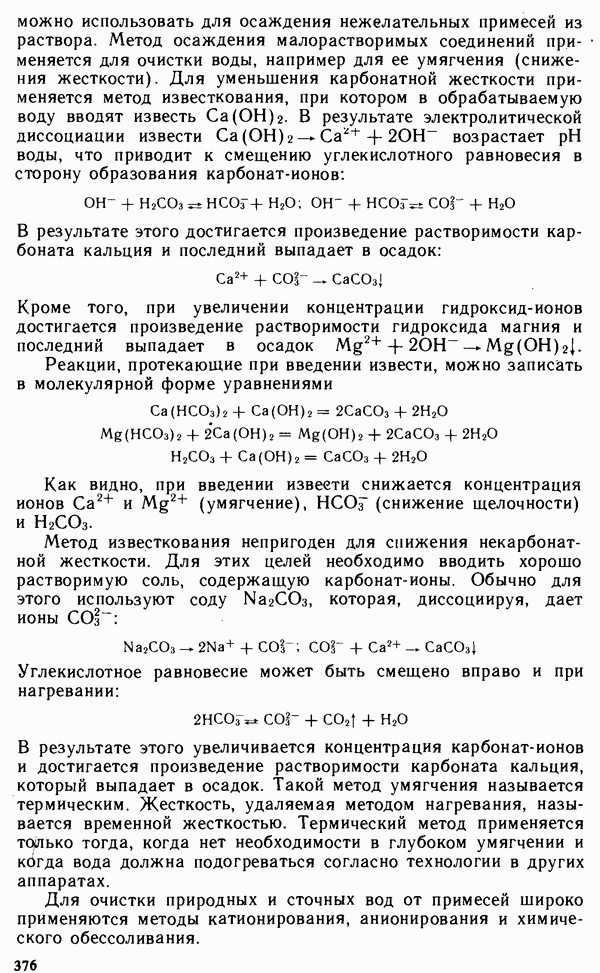

можно использовать для осаждения нежелательных примесей из раствора. Метод осаждения малорастворимых соединений применяется для очистки воды, например для ее умягчения (снижения жесткости). Для уменьшения карбонатной жесткости применяется метод известкования, при котором в обрабатываемую воду вводят известь . В результате электролитической диссоциации извести возрастает pH воды, что приводит к смещению углекислотного равновесия в сторону образования карбонат-ионов:

В результате этого достигается произведение растворимости карбоната кальция и последний выпадает в осадок:

Кроме того, при увеличении концентрации гидроксид-ионов достигается произведение растворимости гидроксида магния и последний выпадает в осадок

Реакции, протекающие при введении извести, можно записать в молекулярной форме уравнениями

Как видно, при введении извести снижается концентрация ионов (умягчение), (снижение щелочности) и

Метод известкования непригоден для снижения некарбонатной жесткости. Для этих целей необходимо вводить хорошо растворимую соль, содержащую карбонат-ионы. Обычно для этого используют соду которая, диссоциируя, дает ионы

Углекислотное равновесие может быть смещено вправо и при нагревании:

В результате этого увеличивается концентрация карбонат-ионов и достигается произведение растворимости карбоната кальция, который выпадает в осадок. Такой метод умягчения называется термическим. Жесткость, удаляемая методом нагревания, называется временной жесткостью. Термический метод применяется только тогда, когда нет необходимости в глубоком умягчении и кбгда вода должна подогреваться согласно технологии в других аппаратах.

Для очистки природных и сточных вод от примесей широко применяются методы катионирования, анионирования и химического обессоливания.

Ионный обмен.

Для удаления ионов из воды широко используется метод ионного обмена. Ионный обмен протекает на ионитах, представляющих собой твердые полиэлектролиты, у которых ионы одного знака заряда закреплены на твердой матрице, а ионы противоположного знака заряда способны переходить в раствор и заменяться на другие ионы того же знака заряда.

Способностью к ионному обмену обладают некоторые природные соединения, например алюмосиликаты. Однако более широкое применение получили синтетические ионообменники, которыми обычно служат полимерные материалы. В качестве полимеров, служащих основой (матрицей) для ионитов, можно назвать сополимеры стирола с дивинилбензолом и метакриловой кислоты с дивинилбензолом. Ионит состоит из матрицы, на которой имеется большое число функциональных групп. Последние или вводятся в мономер либо в реакционную смесь при полимеризации, или прививаются к полимеру после полимеризации. Функциональные группы способны диссоциировать в растворе, при этом ионы одного знака заряда остаются на ионите, а ионы другого знака заряда переходят в раствор. В зависимости от того, какие ионы переходят в раствор, различают катиониты и аниониты.

У катионитов в раствор переходят катионы, которые затем могут обмениваться на катионы, находящиеся в растворе. Функциональными группами у катионитов обычно служат сульфогруппы фосфорнокислые группы карбоксильные группы гидроксильные группы При контакте ионита с раствором эти группы диссоциируют, посылая в раствор ионы . В результате этого ионит заряжается отрицательно, раствор около ионита — положительно. В зависимости от степени диссоциации функциональных групп различают сильные и слабые катиониты. Катионит после диссоциации функциональных групп можно условно обозначать формулой а ионный обмен представить уравнением

где - катионы, участвующие в ионном обмене. У анионитов функциональные группы при диссоциации посылают в раствор анионы, а на ионите остаются положительно заряженные ионы. Функциональными группами у анионитов обычно служат аминогруппы и четвертичные аммонийные основания . При диссоциации этих групп ионит заряжается положительно, а раствор около ионита — отрицательно. Анионит после диссоциации функциональных групп можно обозначить формулой а анионный обмен представить уравнением

где анионы, участвующие в ионном обмене. Аниониты также могут быть сильными и слабыми.

Катионирование воды.

Чаще всего для обработки природной воды методом катионирования применяются катиониты, у которых обмениваемыми ионами служат ионы Na+ (Na-катиониты) или Н+ (Н-катиониты). Na-катионит обменивает ионы Na+ на ионы, содержащиеся в природной воде. Так как основными катионами в природной воде являются ионы то при -катионировании происходит умягчение воды:

B результате Na-катионирования снижается как карбонатная, так и некарбонатная жесткость. Однако солесодержание при этом практически не меняется, так как в раствор переходят ионы Процесс катионирования заключается в пропускании воды через фильтры, загруженные Na-катионитовым порошком. По мере работы Na-катионитовый фильтр истощается (ионит переходит в Са- Mg-форму). После истощения катионита его регенерируют. Процесс регенерации представляет собой ту же реакцию ионного обмена, но проводимую в обратном направлении. Обычно регенерацию проводят раствором поваренной соли:

В результате регенерации ионит снова восстанавливает свою способность к умягчению воды.

При Н-катионировании происходит обмен ионов ионита на катионы, содержащиеся в воде:

результате этого обмена из воды удаляются ионы

и др. В воде увеличивается концентрация ионов которые частично связываются карбонат- и гидрокарбонат-ионами:

В результате Н-катионирования происходит умягчение воды, снижение щелочности и солесодержания в воде. Однако при этом уменьшается pH воды, она становится коррозионно-агрессивной. Поэтому Н-катионирование проводят обычно в сочетании с другими методами ионного обмена. Регенерацию Н-катионита проводят раствором кислоты. В качестве примера рассмотрим одно из уравнений реакции, протекающей при регенерации Н-катионита:

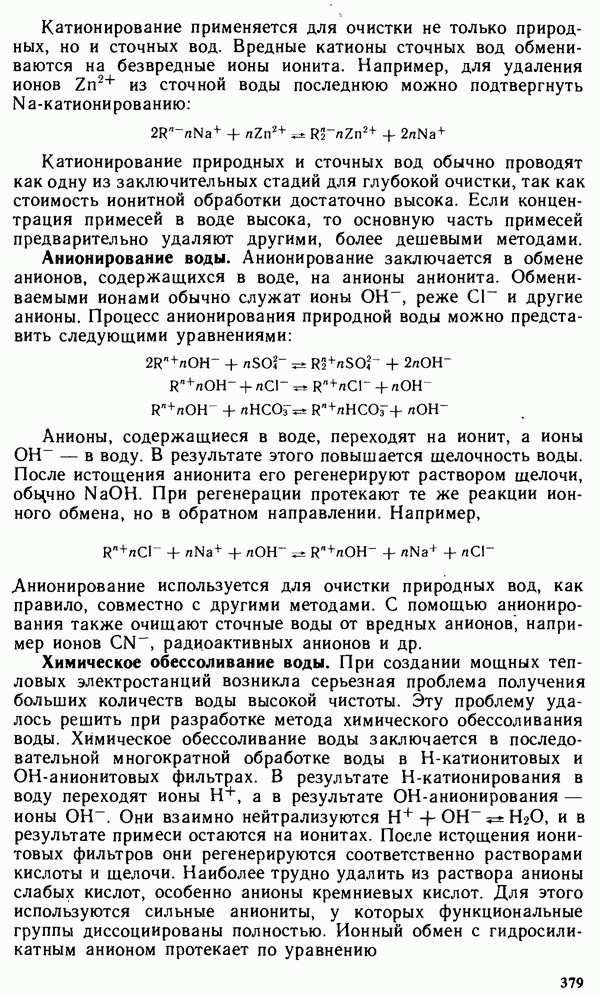

Катионирование применяется для очистки не только природных, но и сточных вод. Вредные катионы сточных вод обмениваются на безвредные ионы ионита. Например, для удаления ионов из сточной воды последнюю можно подтвергнуть Nа-катионированию:

Катионирование природных и сточных вод обычно проводят как одну из заключительных стадий для глубокой очистки, так как стоимость ионитной обработки достаточно высока. Если концентрация примесей в воде высока, то основную часть примесей предварительно удаляют другими, более дешевыми методами.

Анионирование воды.

Анионирование заключается в обмене анионов, содержащихся в воде, на анионы анионита. Обмениваемыми ионами обычно служат ионы реже и другие анионы. Процесс анионирования природной воды можно представить следующими уравнениями:

Анионы, содержащиеся в воде, переходят на ионит, а ионы ОН- — в воду. В результате этого повышается щелочность воды. После истощения анионита его регенерируют раствором щелочи, обцчно При регенерации протекают те же реакции ионного обмена, но в обратном направлении. Например,

Анионирование используется для очистки природных вод, как правило, совместно с другими методами. С помощью анионирования также очищают сточные воды от вредных анионов, например ионов радиоактивных анионов и др.

Химическое обессоливание воды.

При создании мощных тепловых электростанций возникла серьезная проблема получения больших количеств воды высокой чистоты. Эту проблему удалось решить при разработке метода химического обессоливания воды. Химическое обессоливание воды заключается в последовательной многократной обработке воды в Н-катионитовых и ОН-анионитовых фильтрах. В результате Н-катионирования в воду переходят ионы Н+, а в результате ОН-анионирования —

ионы ОН-. Они взаимно нейтрализуются и в результате примеси остаются на ионитах. После истрщения ионитовых фильтров они регенерируются соответственно растворами кислоты и щелочи. Наиболее трудно удалить из раствора анионы слабых кислот, особенно анионы кремниевых кислот. Для этого используются сильные аниониты, у которых функциональные группы диссоциированы полностью. Ионный обмен с гидросиликатным анионом протекает по уравнению

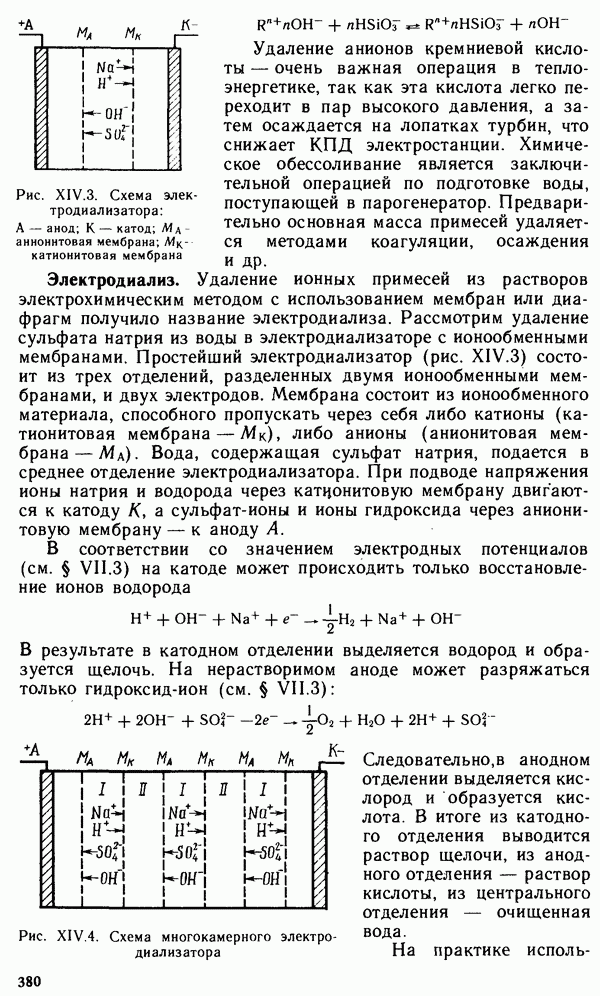

Рис. XIV.3. Схема электродиализатора:

А — анод; К — катод; - анионитовая мембрана; М катионитовая мембрана

Удаление анионов кремниевой кислоты — очень важная операция в теплоэнергетике, так как эта кислота легко переходит в пар высокого давления, а затем осаждается на лопатках турбин, что снижает КПД электростанции. Химическое обессоливание является заключительной операцией по подготовке воды, поступающей в парогенератор. Предварительно основная масса примесей удаляется методами коагуляции, осаждения и др.

Электродиализ.

Удаление ионных примесей из растворов электрохимическим методом с использованием мембран или диафрагм получило название электродиализа. Рассмотрим удаление сульфата натрия из воды в электродиализаторе с ионообменными мембранами. Простейший электродиализатор (рис. XIV.3) состоит из трех отделений, разделенных двумя ионообменными мембранами, и двух электродов. Мембрана состоит из ионообменного материала, способного пропускать через себя либо катионы (катионитовая мембрана — либо анионы (анионитовая мембрана— Вода, содержащая сульфат натрия, подается в среднее отделение электродиализатора. При подводе напряжения ионы натрия и водорода через катнонитовую мембрану двигаются к катоду а сульфат-ионы и ионы гидроксида через анионитовую мембрану — к аноду А.

В соответствии со значением электродных потенциалов (см. § VII.3) на катоде может происходить только восстановление ионов водорода

В результате в катодном отделении выделяется водород и образуется щелочь. На нерастворимом аноде может разряжаться только гидроксид-ион (см. § VII.3):

Следовательно, в анодном отделении выделяется кислород и образуется кислота. В итоге из катодного отделения выводится раствор щелочи, из анодного отделения — раствор кислоты, из центрального отделения — очищенная вода.

На практике используют

Рис. XIV.4. Схема многокамерного электродиализатора

многокамерные электродиализаторы (рис. XIV. 4). Вода с примесями подается в отделения (камеры) . При подаче напряжения к электродам ионы через мембраны из отделений поступают в отделения II. (Через анионитовую мембрану могут проходить анионы и не могут — катионы. Катионитовая мембрана пропускает катионы и не пропускает анионы.) В результате в отделениях концентрация ионов уменьшается, а в отделениях II — возрастает, поэтому из отделений выводится очищенная вода, а из отделений II — раствор, в котором концентрация соли увеличена (рассол). На катоде и аноде протекают такие же реакции, что и в трехкамерном электродиализаторе.
