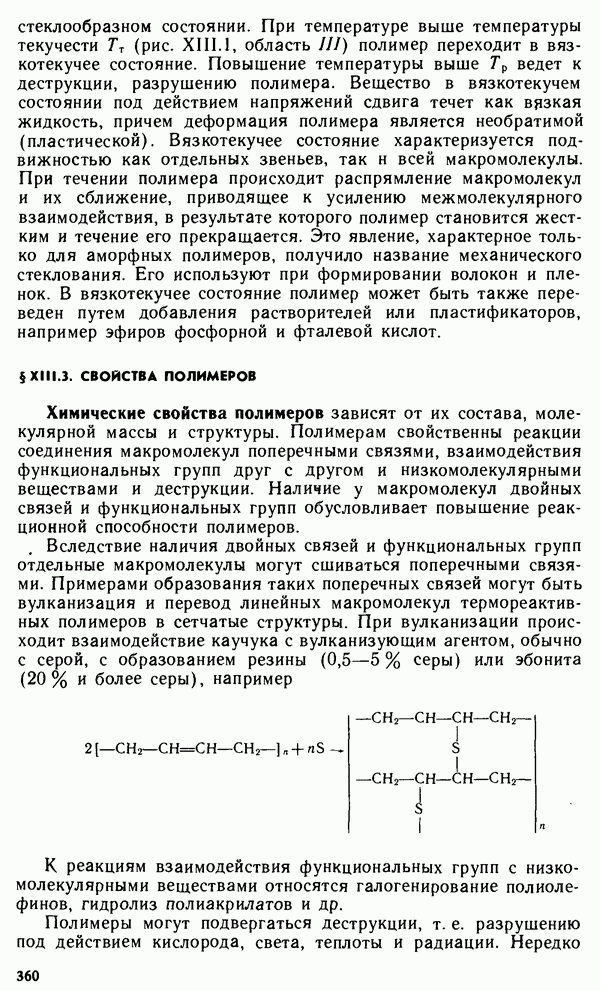

§ XIII.3. СВОЙСТВА ПОЛИМЕРОВ

Химические свойства полимеров

зависят от их состава, молекулярной массы и структуры. Полимерам свойственны реакции соединения макромолекул поперечными связями, взаимодействия функциональных групп друг с другом и низкомолекулярными веществами и деструкции. Наличие у макромолекул двойных связей и функциональных групп обусловливает повышение реакционной способности полимеров.

Вследствие наличия двойных связей и функциональных групп отдельные макромолекулы могут сшиваться поперечными связями. Примерами образования таких поперечных связей могут быть вулканизация и перевод линейных макромолекул термореактивных полимеров в сетчатые структуры. При вулканизации происходит взаимодействие каучука с вулканизующим агентом, обычно с серой, с образованием резины (0,5-5% серы) или эбонита (20% и более серы), например

К реакциям взаимодействия функциональных групп с низкомолекулярными веществами относятся галогенирование полиолефинов, гидролиз полиакрилатов и др.

Полимеры могут подвергаться деструкции, т. е. разрушению под действием кислорода, света, теплоты и радиации. Нередко

деструкция вызывается одновременным воздействием нескольких факторов. В результате деструкции уменьшается молекулярная масса макромолекул, изменяются химические и физические свойства полимеров, в конце концов полимеры становятся непригодными для дальнейшего применения. Процесс ухудшения свойств полимеров во времени в результате деструкции макромолекул называют старением полимеров. Для замедления деструкции в состав полимеров вводят стабилизаторы, чаще всего антиоксиданты, т. е. ингибиторы реакции окисления (фосфиты, фенолы, ароматические амины). Стабилизация обычно обусловлена обрывом цепи при взаимодействии антиоксидантов со свободными радикалами, образующимися в процессе реакции окисления.

Механические свойства полимеров

определяются элементным составом, молекулярной массой, структурой и физическим состоянием макромолекул.

Для полимеров характерны некоторые особенности, такие, как высокоэластическое состояние в определенных условиях, механическое стеклование, способность термореактивных макромолекул образовывать жесткие сетчатые структуры. Механическая прочность полимеров возрастает с увеличением их молекулярной массы, при переходе от линейных к разветвленным и далее сетчатым структурам. Стереорегулярные структуры имеют более высокую прочность, чем полимеры с разупорядоченной структурой. Дальнейшее увеличение механической прочности полимеров наблюдается при их переходе в кристаллическое состояние. Например, разрывная прочность кристаллического полиэтилена на 1,5-2,0 порядка выше, чем прочность аморфного полиэтилена. Удельная прочность на единицу площади сечения кристаллических полимеров соизмерима, а на единицу массы на порядок превышает прочность легированных сталей.

Механическая прочность полимеров может быть также повышена путем добавления наполнителей, например сажи и мела, армированием волокнами, например стекловолокном.

Электрические свойства полимеров.

Все вещества подразделяются на диэлектрики, полупроводники и проводники.

Диэлектрики имеют очень низкую проводимость которая увеличивается с повышением температуры. Под действием внешнего электрического поля происходит поляризация диэлектриков, т. е. определенная ориентация молекул. Вследствие поляризации внутри диэлектрика возникает собственное электрическое поле, которое ослабляет воздействие внешнего поля. Количественной характеристикой ослабления воздействия внешнего поля служит диэлектрическая проницаемость, показывающая, во сколько раз сила взаимодействия двух зарядов в диэлектрике меньше, чем в вакууме. Вследствие поляризации в диэлектрике возникают диэлектрические потери, т. е. превращение электрической энергии в тепловую. При некотором высоком напряжении внешнего электрического поля диэлектрик теряет свои электроизоляционные свойства

Это напряжение получило название напряжения пробоя, а отношение напряжения пробоя к толщине диэлектрика — электрической прочности.

Большинство полимеров относится к диэлектрикам. Однако их диэлектрические свойства лежат в широких пределах и зависят от состава и структуры макромолекул. Диэлектрические свойства в значительной степени определяются наличием, характером и концентрацией полярных групп в макромолекулах. Наличие у макромолекул галогенных, гидроксидных, карбоксидных и других полярных групп ухудшает диэлектрические свойства полимеров. Например, диэлектрическая проницаемость поливинилхлорида в 1,5 раза ниже, удельная электрическая проводимость и электрическая прочность на порядок ниже, а диэлектрические потери на два порядка выше, чем аналогичные показатели у полиэтилена. Поэтому хорошими диэлектриками являются полимеры, не имеющие полярных групп, такие, как фторопласт, полиэтилен, полиизобутилен, полистирол. С увеличением молекулярной массы полимера улучшаются его диэлектрические свойства. пР и переходе от стеклообразного к высокоэластическому и вязкотекучему состояниям возрастает удельная электрическая проводимость полимеров.

Электрическая проводимость диэлектриков обусловлена движением ионов, образующихся при деструкции полимеров, а также диссоциацией примесей, включая низкомолекулярные продукты поликонденсации, растворители, эмульгаторы, инициаторы и катализаторы полимеризации. Поэтому для улучшения диэлектрических свойств необходимо удалять примеси из полимеров.

.Некоторые функциональные группы, например гидроксидные, обусловливают гидрофильность полимеров. Такие полимеры поглощают воду. Наличие воды приводит к повышению электрической проводимости полимеров, поэтому гидроксидные группы стремятся связать между собой или с другими группами (реакция конденсации).

Полимерные диэлектрики широко применяются в электротехнике и радиотехнике как материалы различных электротехнических изделий, защитных покрытий кабелей, проводов, изоляционных эмалей и лаков.

Органические полупроводники. К полупроводникам относят вещества, электрическая проводимость которых лежит в пределах Электрическая проводимость полупроводников возрастает с увеличением температуры и при воздействии света. Некоторые полимеры обладают полупроводниковыми свойствами. Обычно это полимеры с системой сопряженных двойных связей. Полупроводниковые свойства таких полимеров обусловлены наличием делокализованных -электронов сопряженных двойных связей.

В электрическом поле определенного напряжения эти электроны могут перемещаться вдоль цепи, обеспечивая перенос заряда. Примерами органических полупроводников могут служить

полиацетилен поливинилены , полинитрилы продукты термической обработки полиакрилонитрила

В последние годы было открыто явление резкого возрастания электрической проводимости полиацетилена и некоторых других органических полупроводников при введении в эти полимеры катионов, например ионов или анионов, например ионов Добавки вводят электролизом неводных растворов сответствующих электролитов, например и другими методами. При некоторой концентрации добавок электрическая проводимость возрастает скачкообразно, например у полиацетилена от до

Легированные органические полупроводники могут применяться в качестве электродных материалов аккумуляторов, пластин конденсаторов, а в перспективе и для замены металлов (органические металлы).
