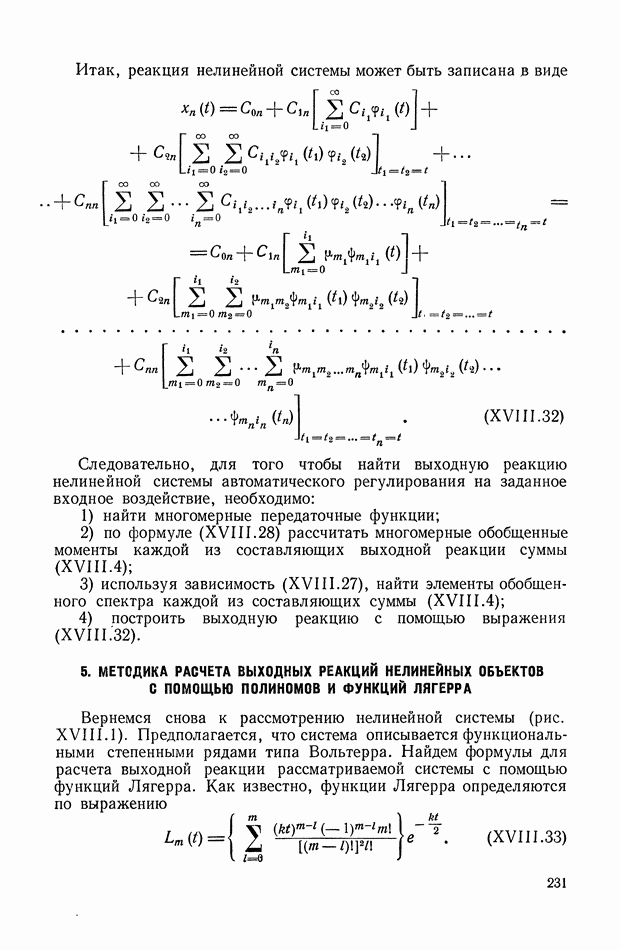

5. МЕТОДИКА РАСЧЕТА ВЫХОДНЫХ РЕАКЦИЙ НЕЛИНЕЙНЫХ ОБЪЕКТОВ С ПОМОЩЬЮ ПОЛИНОМОВ И ФУНКЦИЙ ЛЯГЕРРА

Вернемся снова к рассмотрению нелинейной системы (рис. XVIII.1). Предполагается, что система описывается функциональными степенными рядами типа Вольтерра. Найдем формулы для расчета выходной реакции рассматриваемой системы с помощью функций Лягерра. Как известно, функции Лягерра определяются по выражению

В последней формуле члены в фигурных скобках — полиномы Лягерра; — масштабный коэффициент веса, вводимый для улучшения сходимости ортогонального ряда.

Как и прежде, каждая составляющая суммы (XVIII.4) находится в виде

Для определения коэффициентов ортогонального разложения по изображению функции подставим выражение (XVIII.33) в (XVIII. 18). Тогда получим

Итак, окончательно имеем

где

и

При использовании полиномов Лягерра в последней формуле необходимо полагать

Как и в предыдущем параграфе, описанный здесь метод позволяет найти выходную реакцию нелинейной системы в виде выражения (XVIII.32) с той лишь разницей, что в качестве ортогонального базиса используются многопеременные ортогональные полиномы и функции Лягерра.

Алгоритм расчета выходной реакции, приведенный в предыдущем параграфе, остается в силе и в этом случае.

До сих пор рассматривались методы расчета выходных реакций и многомерных импульсных переходных функций нелинейных систем с помощью ортогональных функций, определенных на по лубесконечном интервале. Однако на практике получили широкое распространение ортогональные системы, определенные на конечных интервалах времени. Их применение для анализа систем автоматического регулирования рассмотрим в следующем параграфе.
