13.10.3. РЕАЛИЗАЦИЯ ФАЗОВОГО ФИЛЬТРА ВТОРОГО ПОРЯДКА

Фазовый фильтр второго порядка может быть реализован, например, на принципе вычитания выходного напряжения полосового фильтра из входного напряжения. В этом случае передаточная функция схемы будет иметь следующий вид:

Отсюда видно, что при передаточная функция соответствует фазовому фильтру. Эта передаточная функция, однако, нормирована относительно резонансной частоты селективного фильтра. Для того чтобы нормировать ее относительно частоты среза фазового фильтра, произведем следующую подстановку:

в результате чего получим

Теперь передаточная функция фазового фильтра будет иметь следующий вид:

Отсюда с учетом выражения (13.38) получим

Параметры фильтра будут равны

Рассмотрим вариант реализации фазового фильтра с применением полосового фильтра по схеме рис. 13.27. Для того чтобы добротности схемы были относительно малыми, из схемы полосового фильтра исключается резистор и коэффициент передачи устанавливается с помощью резистора (рис. 13.35). Передаточная функция схемы равна

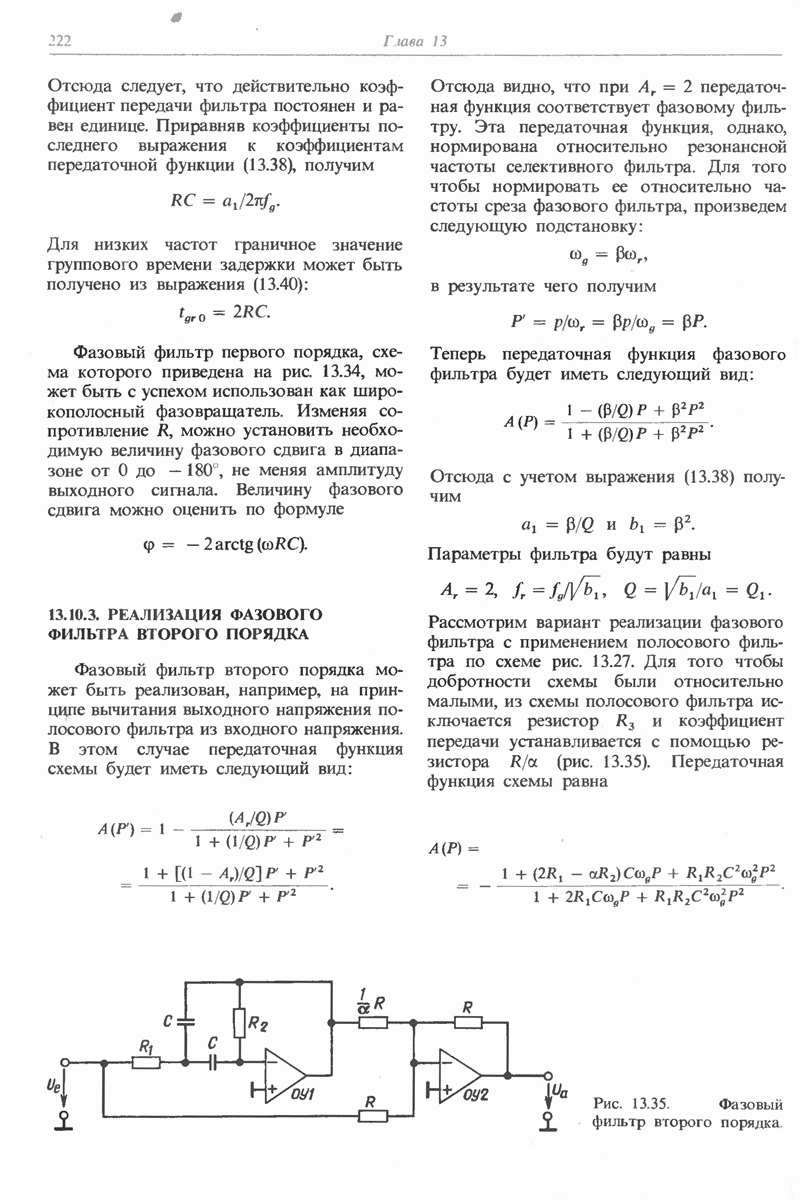

Рис. 13.35. Фазовый фильтр второго порядка

Приравняв коэффициенты последнего выражения к коэффициентам передаточной функции (13.38), получим формулы для расчета схемы:

Из анализа передаточной функции следует, что схема на рис. 13.35 может иметь и другое применение. Так, при

получим заграждающий фильтр.
