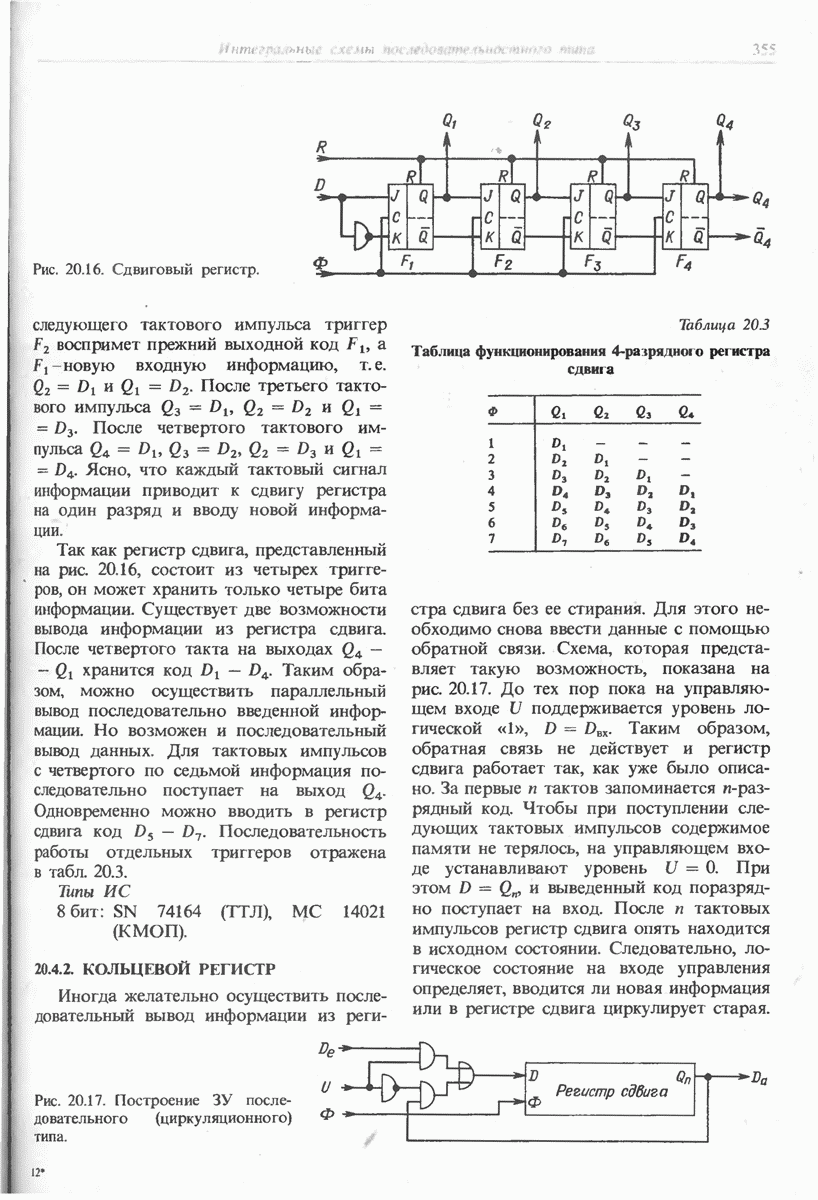

20.4.2. КОЛЬЦЕВОЙ РЕГИСТР

Иногда желательно осуществить последовательный вывод информации из регистра сдвига без ее стирания.

Рис. 20.17. Построение ЗУ последовательного (циркуляционного) типа.

Таблица 20.3 (см. скан) Таблица функционирования -разрядного регистра сдвига

Для этого необходимо снова ввести данные с помощью обратной связи. Схема, которая представляет такую возможность, показана на рис. 20.17. До тех пор пока на управляющем входе поддерживается уровень логической «1», . Таким образом, обратная связь не действует и регистр сдвига работает так, как уже было описано. За первые тактов запоминается n-разрядный код. Чтобы при поступлении следующих тактовых импульсов содержимое памяти не терялось, на управляющем входе устанавливают уровень При этом и выведенный код поразрядно поступает на вход. После и тактовых импульсов регистр сдвига опять находится в исходном состоянии. Следовательно, логическое состояние на входе управления определяет, вводится ли новая информация или в регистре сдвига циркулирует старая.
