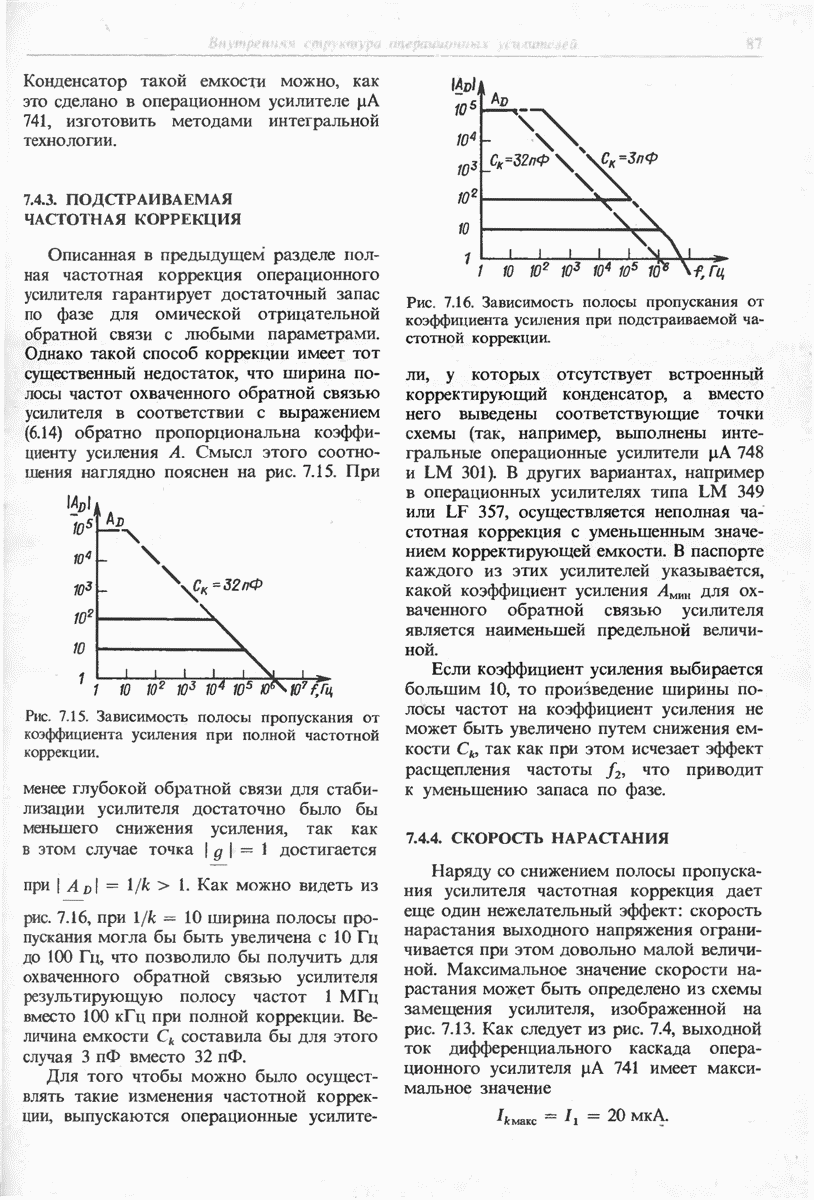

7.4.3. ПОДСТРАИВАЕМАЯ ЧАСТОТНАЯ КОРРЕКЦИЯ

Описанная в предыдущем разделе полная частотная коррекция операционного усилителя гарантирует достаточный запас по фазе для омической отрицательной обратной связи с любыми параметрами. Однако такой способ коррекции имеет тот существенный недостаток, что ширина полосы частот охваченного обратной связью усилителя в соответствии с выражением (6.14) обратно пропорциональна коэффициенту усиления А. Смысл этого соотношения наглядно пояснен на рис. 7.15.

Рис. 7.15. Зависимость полосы пропускания от коэффициента усиления при полной частотной коррекции.

При менее глубокой обратной связи для стабилизации усилителя достаточно было бы меньшего снижения усиления, так как в этом случае точка достигается при Как можно видеть из рис. 7.16, при ширина полосы пропускания могла бы быть увеличена с 10 Гц до 100 Гц, что позволило бы получить для охваченного обратной связью усилителя результирующую полосу частот вместо при полной коррекции. Величина емкости составила бы для этого случая вместо

Для того чтобы можно было осуществлять такие изменения частотной коррекции, выпускаются операционные усилители, у которых отсутствует встроенный корректирующий конденсатор, а вместо него выведены соответствующие точки схемы (так, например, выполнены интегральные операционные усилители

Рис. 7.16. Зависимость полосы пропускания от коэффициента усиления при подстраиваемой частотной коррекции.

В других вариантах, например в операционных усилителях типа или осуществляется неполная частотная коррекция с уменьшенным значением корректирующей емкости. В паспорте каждого из этих усилителей указывается, какой коэффициент усиления Амин для охваченного обратной связью усилителя является наименьшей предельной величиной.

Если коэффициент усиления выбирается большим 10, то произведение ширины полосы частот на коэффициент усиления не может быть увеличено путем снижения емкости так как при этом исчезает эффект расщепления частоты что приводит к уменьшению запаса по фазе.
