9.4.1. РЕЗИСТИВНО-ТРАНЗИСТОРНАЯ ЛОГИКА (РТЛ)

Простейшим элементом РТЛ является схема ИЛИ-НЕ, представленная на рис. 9.7. Если входное напряжение имеет высокий уровень, то соответствующий транзистор открывается и на выходе формируется низкий уровень.

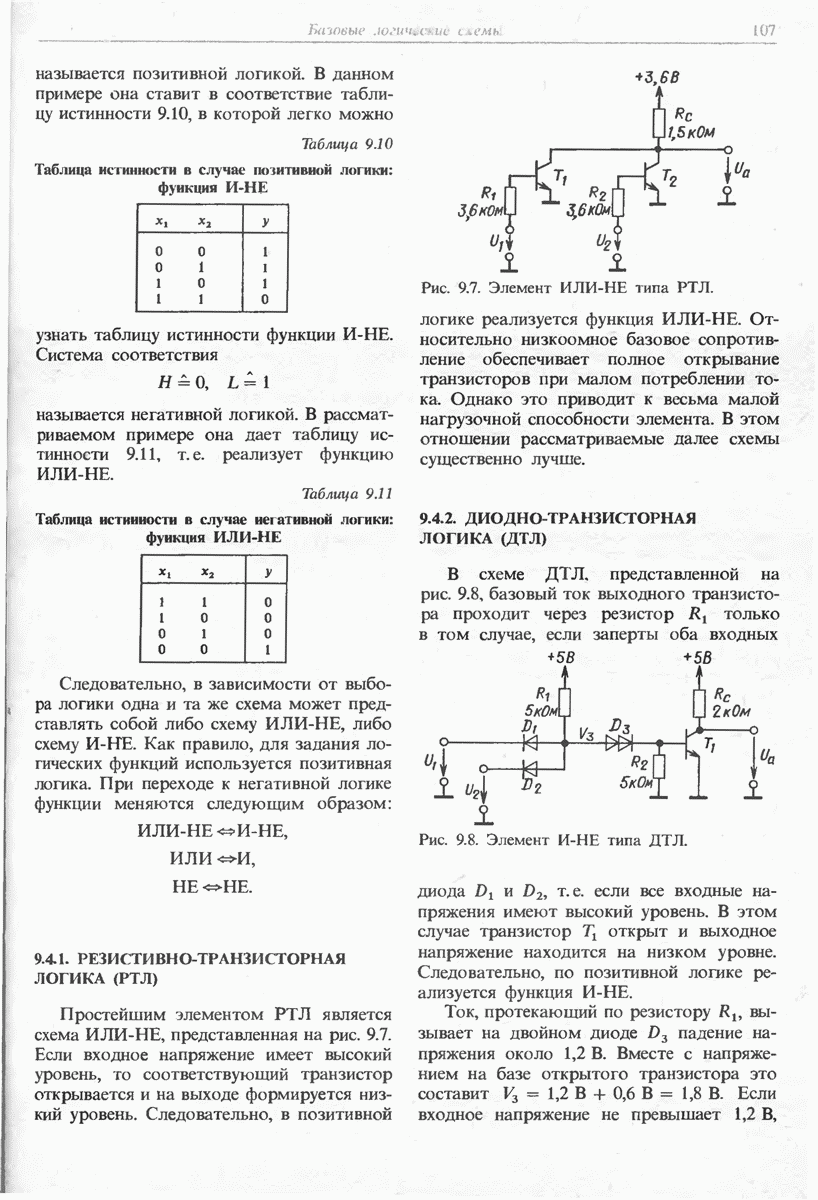

Рис. 9.7. Элемент ИЛИ-НЕ типа РТЛ.

Следовательно, в позитивной логике реализуется функция ИЛИ-НЕ. Относительно низкоомное базовое сопротивление обеспечивает полное открывание транзисторов при малом потреблении тока. Однако это приводит к весьма малой нагрузочной способности элемента. В этом отношении рассматриваемые далее схемы существенно лучше.
