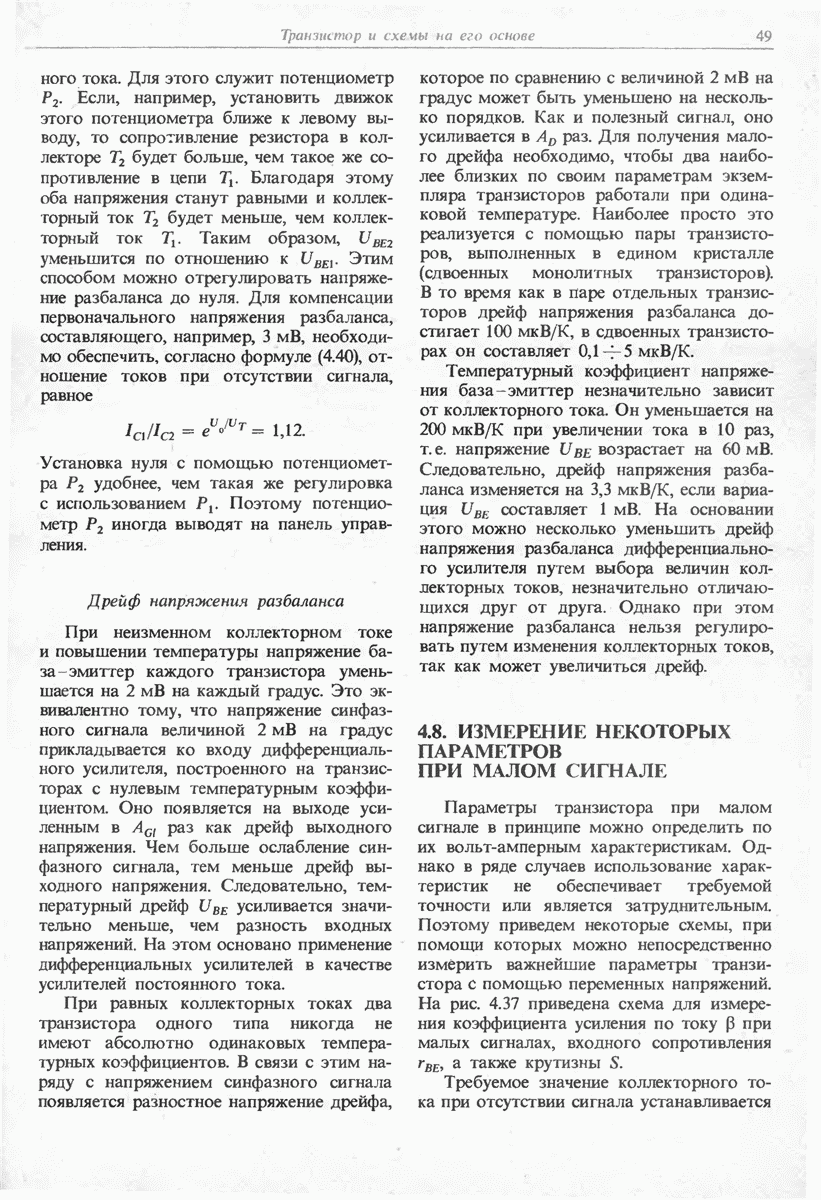

4.8. ИЗМЕРЕНИЕ НЕКОТОРЫХ ПАРАМЕТРОВ ПРИ МАЛОМ СИГНАЛЕ

Параметры транзистора при малом сигнале в принципе можно определить по их вольт-амперным характеристикам. Однако в ряде случаев использование характеристик не обеспечивает требуемой точности или является затруднительным. Поэтому приведем некоторые схемы, при помощи которых можно непосредственно измерить важнейшие параметры транзистора с помощью переменных напряжений. На рис. 4.37 приведена схема для измерения коэффициента усиления по току при малых сигналах, входного сопротивления а также крутизны

Требуемое значение коллекторного тока при отсутствии сигнала устанавливается

Рис. 4.37. Схема для измерения усиления по току, крутизны и входного сопротивления

с помощью резистора обеспечивающего рассмотренную в разд. 4.2.5 отрицательную обратную связь по току, тогда как эмиттер подключен к общей точке по переменному току через конденсатор . В связи с этим Используя измеренные значения переменных составляющих токов получим

Установив рабочую точку, при найдем

С целью вариации напряжения коллектор-эмиттер можно включить источник переменного напряжения и источник постоянного напряжения последовательно. Однако проще всего использовать источник пульсирующего напряжения, содержащего переменную и постоянную составляющие (рис. 4.38).

Рис. 4.38. Схема для измерения выходного сопротивления и обратной крутизны.

Путем измерения переменной составляющей тока базы можно определить обратную крутизну:

При этом необходимо, чтобы наноампер-метр в базовой цепи был достаточно низ-коомным; тогда условие не нарушается.
