21.7.4. ПРОГРАММИРУЕМЫЙ СЧЕТЧИК

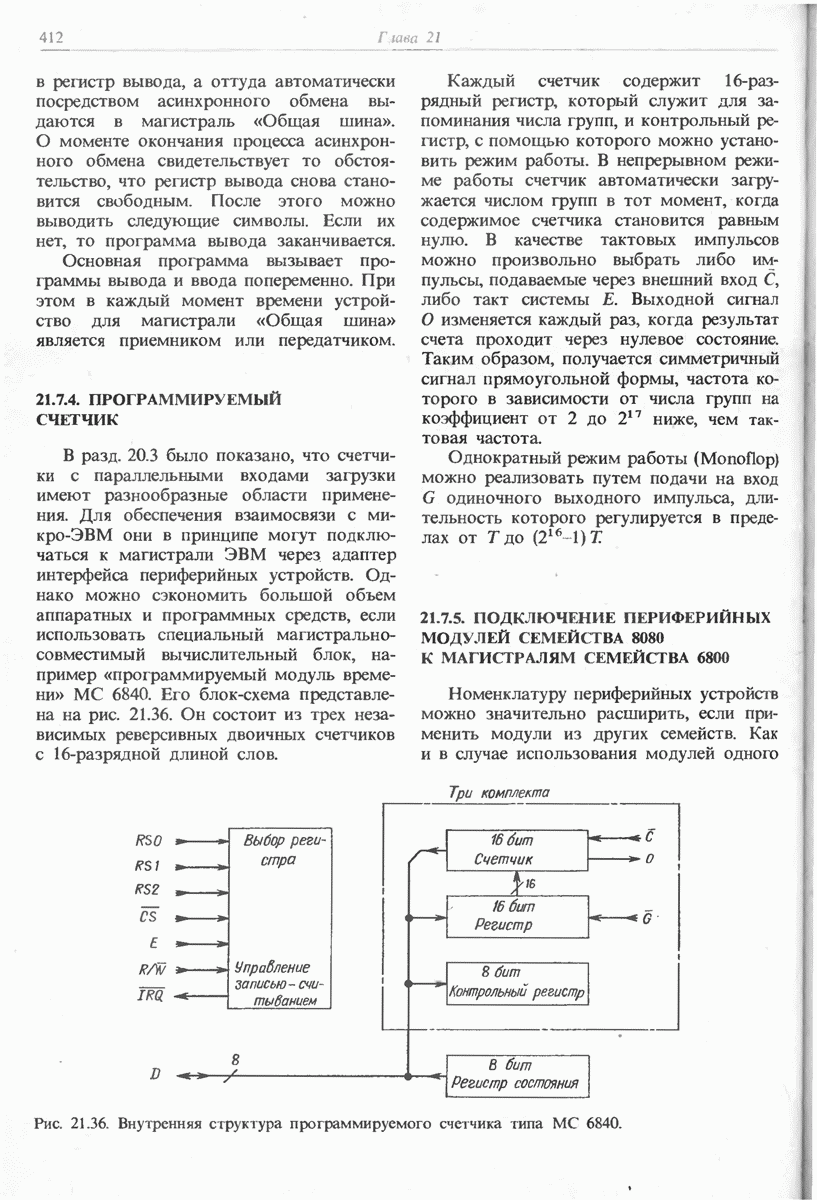

В разд. 20.3 было показано, что счетчики с параллельными входами загрузки имеют разнообразные области применения. Для обеспечения взаимосвязи с микро-ЭВМ они в принципе могут подключаться к магистрали ЭВМ через адаптер интерфейса периферийных устройств. Однако можно сэкономить большой объем аппаратных и программных средств, если использовать специальный магистрально-совместимый вычислительный блок, например «программируемый модуль времени» Его блок-схема представлена на рис. 21.36. Он состоит из трех независимых реверсивных двоичных счетчиков с 16-разрядной длиной слов.

Каждый счетчик содержит 16-разрядный регистр, который служит для запоминания числа групп, и контрольный регистр, с помощью которого можно установить режим работы. В непрерывном режиме работы счетчик автоматически загружается числом групп в тот момент, когда содержимое счетчика становится равным нулю. В качестве тактовых импульсов можно произвольно выбрать либо импульсы, подаваемые через внешний вход С, либо такт системы Выходной сигнал О изменяется каждый раз, когда результат счета проходит через нулевое состояние. Таким образом, получается симметричный сигнал прямоугольной формы, частота которого в зависимости от числа групп на коэффициент от 2 до 217 ниже, чем тактовая частота.

Однократный режим работы (Monoflop) можно реализовать путем подачи на вход одиночного выходного импульса, длительность которого регулируется в пределах от до
