18.2.2. КВАРЦЕВЫЕ ГЕНЕРАТОРЫ С LC-КОЛЕБАТЕЛЬНЫМ КОНТУРОМ

Резонансную частоту LC-генератора можно стабилизировать, если в цепь обратной связи включить кварцевый резонатор. Для обеспечения лучшей стабильности целесообразно использовать частоту его последовательного резонанса. При этом следует позаботиться о том, чтобы сопротивления внешних резонаторов, включенных последовательно в цепь обратной связи, были по возможности меньше, чем собственное сопротивление затухания кварца (рис. 8.14). Если этого не сделать, то существенно уменьшится добротность кварцевого резонатора, а чем эта добротность ниже, тем меньше крутизна фазовой характеристики вблизи резонансной частоты кварца. При этом паразитные фазовые сдвиги будут сильнее влиять на резонансную частоту.

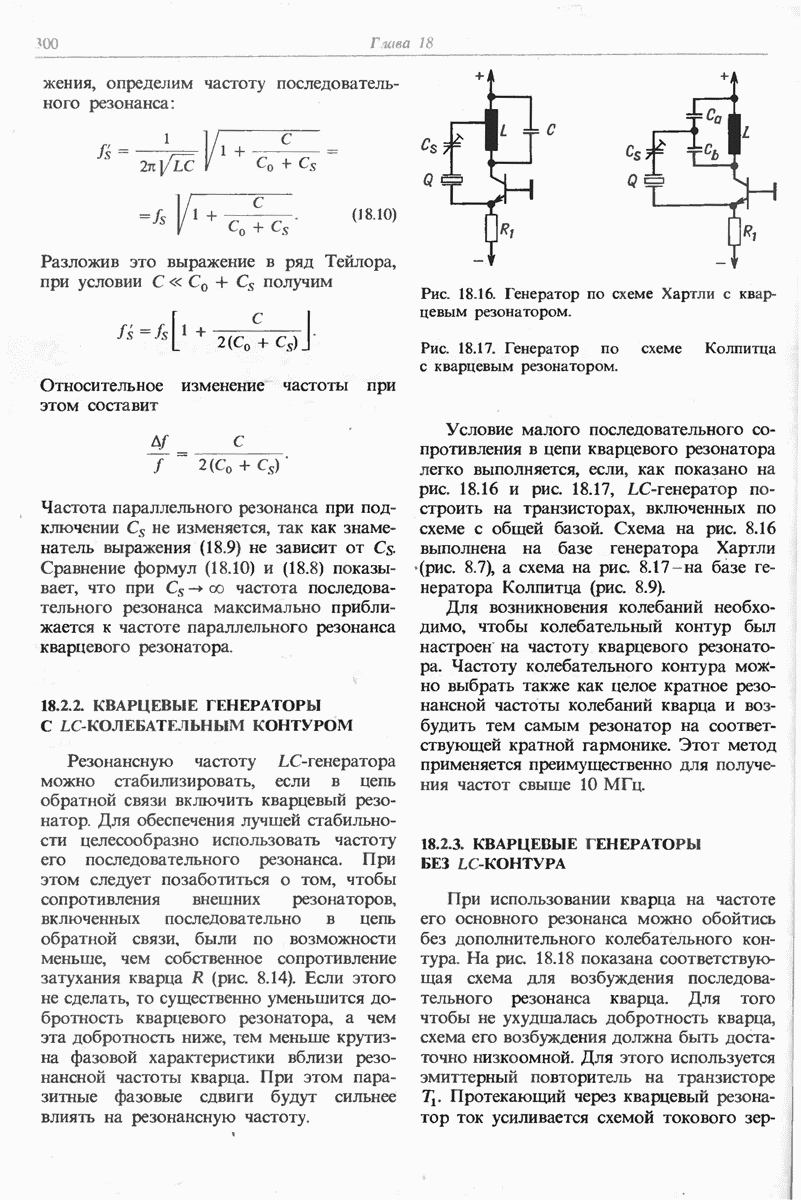

Рис. 18.16. Генератор по схеме Хартли с кварцевым резонатором.

Рис. 18.17. Генератор по схеме Колпитца с кварцевым резонатором.

Условие малого последовательного сопротивления в цепи кварцевого резонатора легко выполняется, если, как показано на рис. 18.16 и рис. -генератор построить на транзисторах, включенных по схеме с общей базой. Схема на рис. 8.16 выполнена на базе генератора Хартли (рис. 8.7), а схема на рис. базе генератора Колпитца (рис. 8.9).

Для возникновения колебаний необходимо, чтобы колебательный контур был настроен на частоту кварцевого резонатора. Частоту колебательного контура можно выбрать также как целое кратное резонансной частоты колебаний кварца и возбудить тем самым резонатор на соответствующей кратной гармонике. Этот метод применяется преимущественно для получения частот свыше
