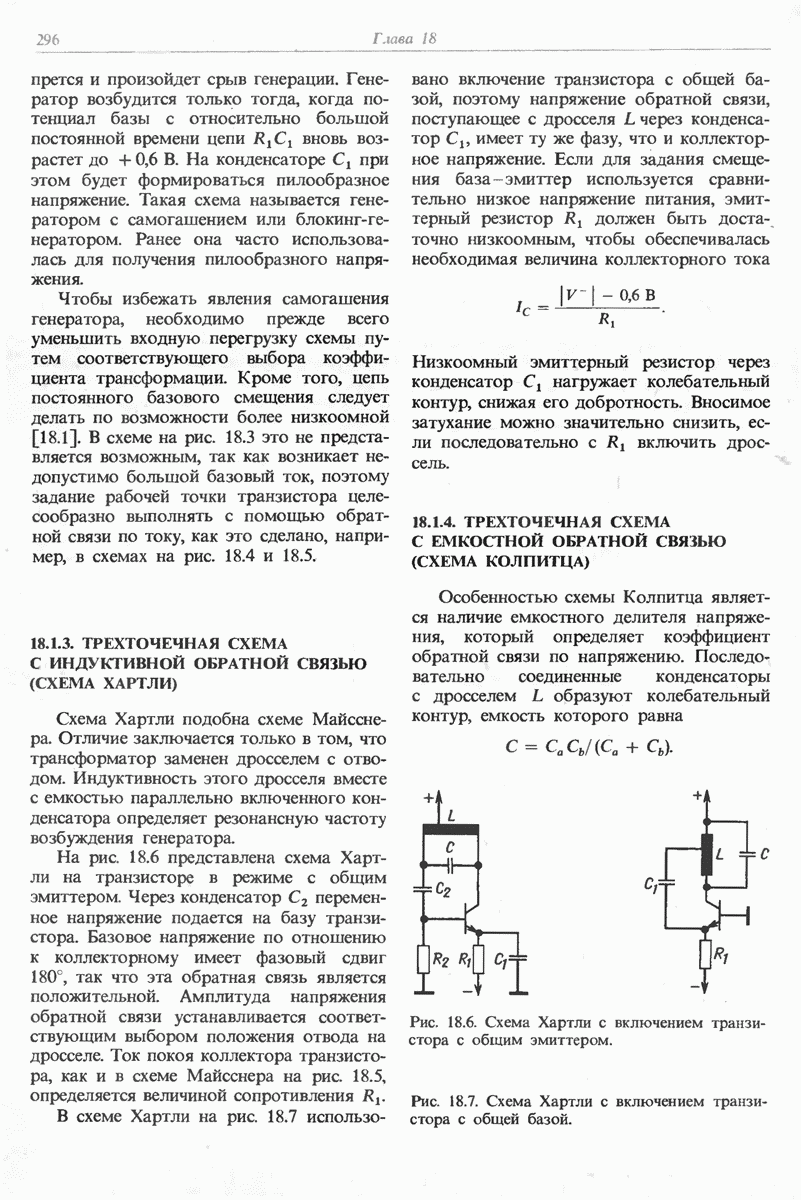

18.1.4. ТРЕХТОЧЕЧНАЯ СХЕМА С ЕМКОСТНОЙ ОБРАТНОЙ СВЯЗЬЮ (СХЕМА КОЛПИТЦА)

Особенностью схемы Колпитца является наличие емкостного делителя напряжения, который определяет коэффициент обратной связи по напряжению. Последовательно соединенные конденсаторы с дросселем образуют колебательный контур, емкость которого равна

Рис. 18.6. Схема Хартли с включением транзистора с общим эмиттером.

Рис. 18.7. Схема Хартли с включением транзистора с общей базой.

Рис. 18.8. Схема Колпитца с включением транзистора с общим эмиттером.

Рис. 18.9. Схема Колпитца с включением транзистора с общей базой.

Схема Колпитца на транзисторе, включенном в режиме с общим эмиттером (рис 18.8), соответствует схеме Хартли на рис. 18.6. Она несколько сложнее, так как требует дополнительного резистора через который на транзистор подается положительное напряжение питания.

Существенно проще схема Колпитца с транзистором, включенным по схеме с общей базой (рис. 18.9). Она соответствует схеме Хартли, представленной на рис. 18.7.
