11.4.4. НЕИНВЕРТИРУЮЩИЙ ИНТЕГРАТОР

Для интегрирования без изменения знака к рассмотренному выше интегратору можно добавить инвертирующий усилитель. Схема другого варианта неинвертирующего интегратора показана на рис. 11.12. Схема в принципе состоит из простого RC-фильгра нижних частот, который используется в качестве интегрирующей цепочки, и включенного параллельно ей преобразователя с внутренним отрицательным сопротивлением, равным — (см. гл. 12). Для определения выходного напряжения воспользуемся правилом узлов для -входа операционного усилителя:

Если то в результате получим

Следует принять во внимание, что источник входного напряжения должен обладать очень низким внутренним сопротивлением, чтобы не нарушать режима работы преобразователя с отрицательным сопротивлением

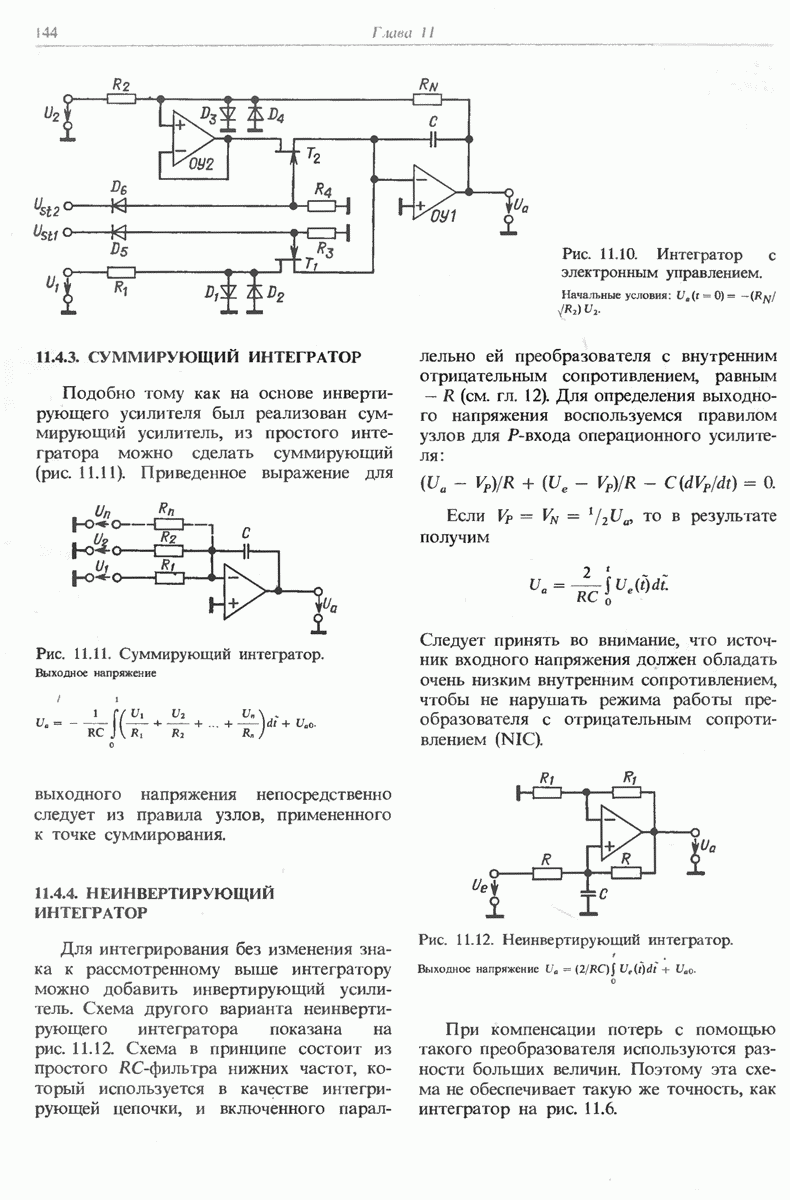

Рис. 11.12. Неинвертирующий интегратор. Выходное напряжение

При компенсации потерь с помощью такого преобразователя используются разности больших величин. Поэтому эта схема не обеспечивает такую же точность, как интегратор на рис. 11.6.
