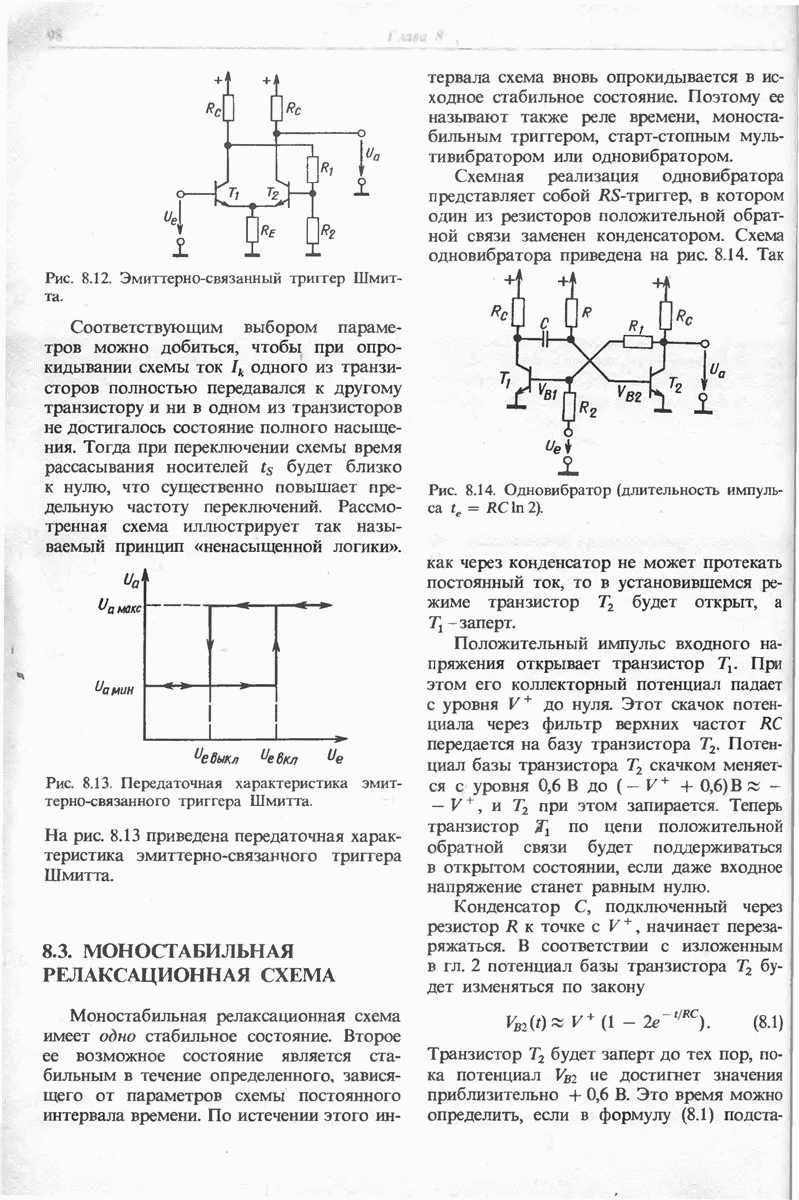

8.3. МОНОСТАБИЛЬНАЯ РЕЛАКСАЦИОННАЯ СХЕМА

Моностабильная релаксационная схема имеет одно стабильное состояние. Второе ее возможное состояние является стабильным в течение определенного, зависящего от параметров схемы постоянного интервала времени. По истечении этого интервала схема вновь опрокидывается в исходное стабильное состояние. Поэтому ее называют также реле времени, моностабильным триггером, старт-стопным мультивибратором или одновибратором.

Схемная реализация одновибратора представляет собой -триггер, в котором один из резисторов положительной обратной связи заменен конденсатором. Схема одновибратора приведена на рис. 8.14.

Рис. 8.14. Одновибратор (длительность импульса

Так как через конденсатор не может протекать постоянный ток, то в установившемся режиме транзистор будет открыт, а заперт.

Положительный импульс входного напряжения открывает транзистор При этом его коллекторный потенциал падает с уровня до нуля. Этот скачок потенциала через фильтр верхних частот RC передается на базу транзистора Потенциал базы транзистора скачком меняется с уровня 0,6 В до при этом запирается. Теперь транзистор по цепи положительной обратной связи будет поддерживаться в открытом состоянии, если даже входное напряжение станет равным нулю.

Конденсатор С, подключенный через резистор к точке с начинает перезаряжаться. В соответствии с изложенным в гл. 2 потенциал базы транзистора будет изменяться по закону

Транзистор будет заперт до тех пор, пока потенциал не достигнет значения приблизительно Это время можно определить, если в формулу (8.1) подставить

При этом длительность выходного импульса одновибратора составит

По истечении этого времени транзистор откроется и схема опрокинется в исходное состояние. Вышеизложенное справедливо для случая, когда длительность управляющего импульса на входе схемы меньше, чем величина Временная диаграмма напряжений в различных точках схемы одно-вибратора приведена на рис. 8.15.

Рис. 8.15. Временная диаграмма работы одновибратора.
