18.5.2. ВЫСОКОЧАСТОТНЫЕ МУЛЬТИВИБРАТОРЫ

Для генерирования прямоугольных импульсов с частотой свыше можно использовать схемы, работающие по тому же принципу, что и схема на рис. 18.32. Как показано на рис. 18.40, в качестве компаратора в таких схемах используют простейший дифференциальный усилитель.

Положительная обратная связь в схеме триггера Шмитта обеспечивается непосредственным соединением выхода усилителя с его -входом, т. е. сопротивление резистора в делителе напряжения выбирают равным нулю. Согласно формуле (18.16), в такой схеме должен был получиться бесконечно большой период колебаний, однако это не совсем так. При выводе этого уравнения предполагалось, что усилитель, используемый в качестве компаратора, имеет бесконечно большой коэффициент усиления, т.е. что процесс переключения схемы происходит при разности входных напряжений, равной нулю. В этом случае порог переключения схемы будет равен выходному напряжению, и напряжение на конденсаторе С достигнет этой величины только за очень большое время.

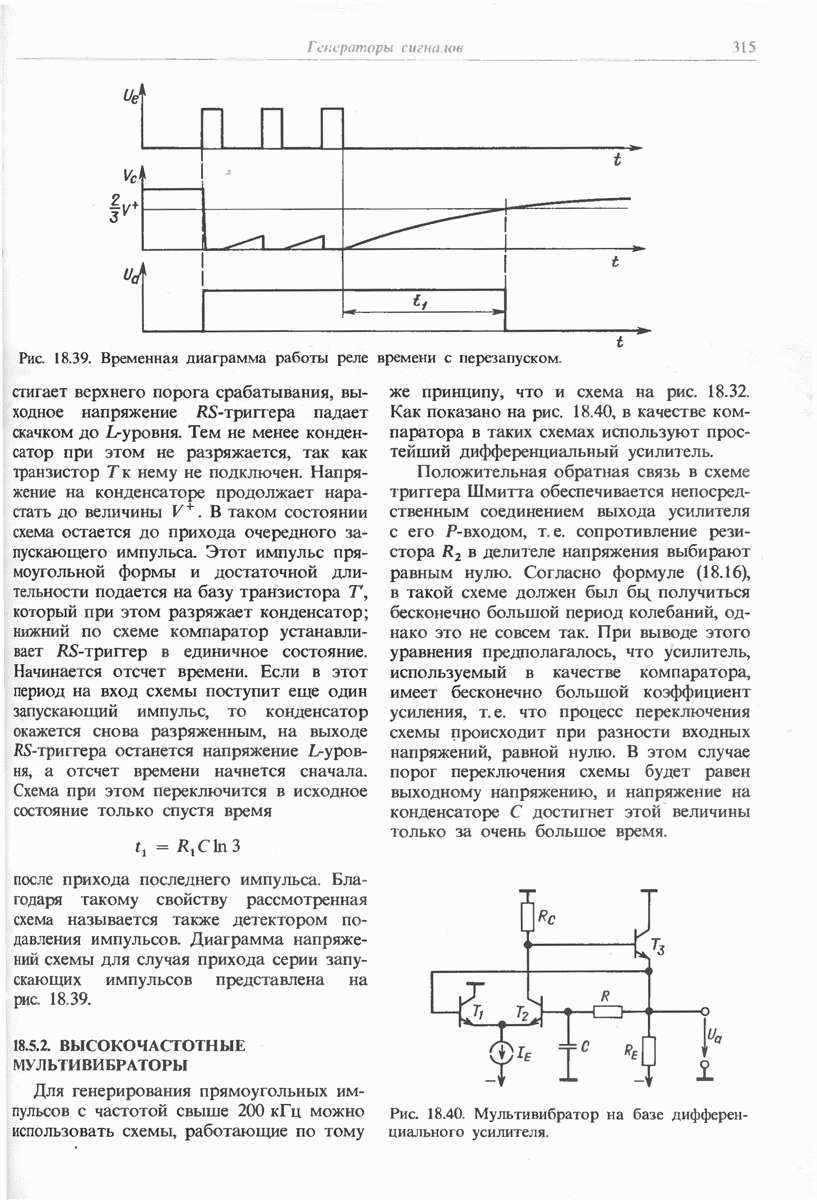

Рис. 18.40 Мультивибратор на базе дифференциального усилителя.

Схема дифференциального усилителя, на базе которой выполнен генератор на рис. 18.40, имеет довольно низкий коэффициент усиления. По этой причине схема переключится еще до того, как разность входных сигналов усилителя станет равной нулю. Если, например, такую схему реализовать, как показано на рис. 18.41, на базе линейного усилителя, изготовленного по ЭСЛ-технологии (например, на базе интегральной микросхемы то разность входных сигналов, при которой происходит переключение схемы, составит около При амплитуде выходного напряжения около типичной для схем, выполненных на базе ЭСЛ-технологии, период импульсов генерируемого сигнала равен

Рассмотренная схема позволяет генерировать импульсное напряжение с частотой до

Аналогичный генератор может быть также выполнен на основе ТТЛ-схем. Для этих целей подходит готовая микросхема-триггер Шмитта (например, 7414 или 74132), так как она уже имеет внутреннюю положительную обратную связь. Соответствующее включение такой микросхемы показано на рис. 18.42. Так как через резистор триггера Шмитта должен протекать входной ток ТТЛ-элемента, то его сопротивление не должно превышать 470 Ом. Это необходимо для уверенного переключения схемы на нижнем пороге срабатывания. Минимальная величина этого сопротивления определяется выходной нагрузочной способностью логического элемента и равняется около 100 Ом. Пороги срабатывания триггера Шмитта составляют 0,8 и 1,6 В. Для амплитуды выходного сигнала около 3 В, типичного для ИС ТТЛ-типа, частота импульсов генерируемого сигнала равна

Максимально достижимое значение частоты составляет около 10 МГц.

Наиболее высокие частоты генерации достигаются при использовании специальных схем мультивибраторов с эмиттерными связями (например, микросхемы или Принципиальная схема такого мультивибратора представлена на рис. 18.43. Кроме того, указанные интегральные микросхемы снабжены дополнительными оконечными каскадами, выполненными на базе ТТЛ- или ЭСЛ-схем.

Рассмотрим принцип действия схемы. Допустим, что амплитуда переменных напряжений во всех точках схемы не превышает величины Когда транзистор закрыт, напряжение на его коллекторе практически равно напряжению питания. Напряжение на эмиттере транзистора составляет Ток эмиттера

Рис. 18.41. Мультивибратор на основе линейного усилителя, выполненного по ЭСЛ-технологии.

Частота

Рис. 18.42. Мультивибратор на основе триггера Шмитта, выполненного по ТТЛ-технологии. Частота

Рис. 18.43. Мультивибратор с эмиттерными связями.

транзистора равен Чтобы при этом на резисторе выделялся сигнал желаемой амплитуды, его сопротивление должно составлять Тогда в рассматриваемом состоянии схемы напряжение на эмиттере транзистора будет равно . В течение времени, когда транзистор закрыт, ток левого по схеме источника течет через конденсатор С. в результате чего напряжение на эмиттере транзистора снижается со скоростью

Транзистор Т открывается, когда напряжение на его эмиттере снижается до значения При этом напряжение на базе транзистора снижается на 0,5 В и транзистор закрывается, а напряжение на его коллекторе возрастает до величины За счет наличия эмиттерного повторителя на транзисторе с ростом напряжения на коллекторе транзистора увеличивается также и напряжение базы транзистора . Вследствие этого напряжение на эмиттере транзистора скачком увеличивается до значения Этот скачок напряжения через конденсатор С передается на эмиттер транзистора так что напряжение в этой точке скачком увеличивается от до

В течение времени, когда транзистор закрыт, ток протекающий через конденсатор С, вызывает снижение напряжения на эмиттере транзистора со скоростью

Транзистор остается закрытым до тех пор, пока потенциал его эмиттера не снизится от значения до значения Для транзистора это время составляет

или в общем виде

Рис. 18.44. Временная диаграмма работы мультивибратора с эмиттерными связями.

Для времени, в течение которого транзистор открыт, получим выражение

или в общем виде

Довременная диаграмма напряжений схемы мультивибратора представлена на рис. 18.44. Из этой диаграммы видно, что при выбранных параметрах схемы ни один из транзисторов не входит в состояние насыщения. Такая схема позволяет генерировать сигналы более высокой частоты, чем ранее описанные схемы мультивибраторов. Без особых затруднений могут быть достигнуты частоты, превышающие

Схема хорошо приспособлена для получения частотно-модулированных сигналов. Для этого токи источников выбирают равными и осуществляют синхронное управление источниками токов при помощи модулирующего напряжения. Чтобы обеспечить при этом постоянство амплитуды выходных сигналов, параллельно резисторам подключают диоды, как показано пунктирной линией на рис. 18.43. В этом случае частота генерации мультивибратора равна

где прямое падение напряжения на диоде.
