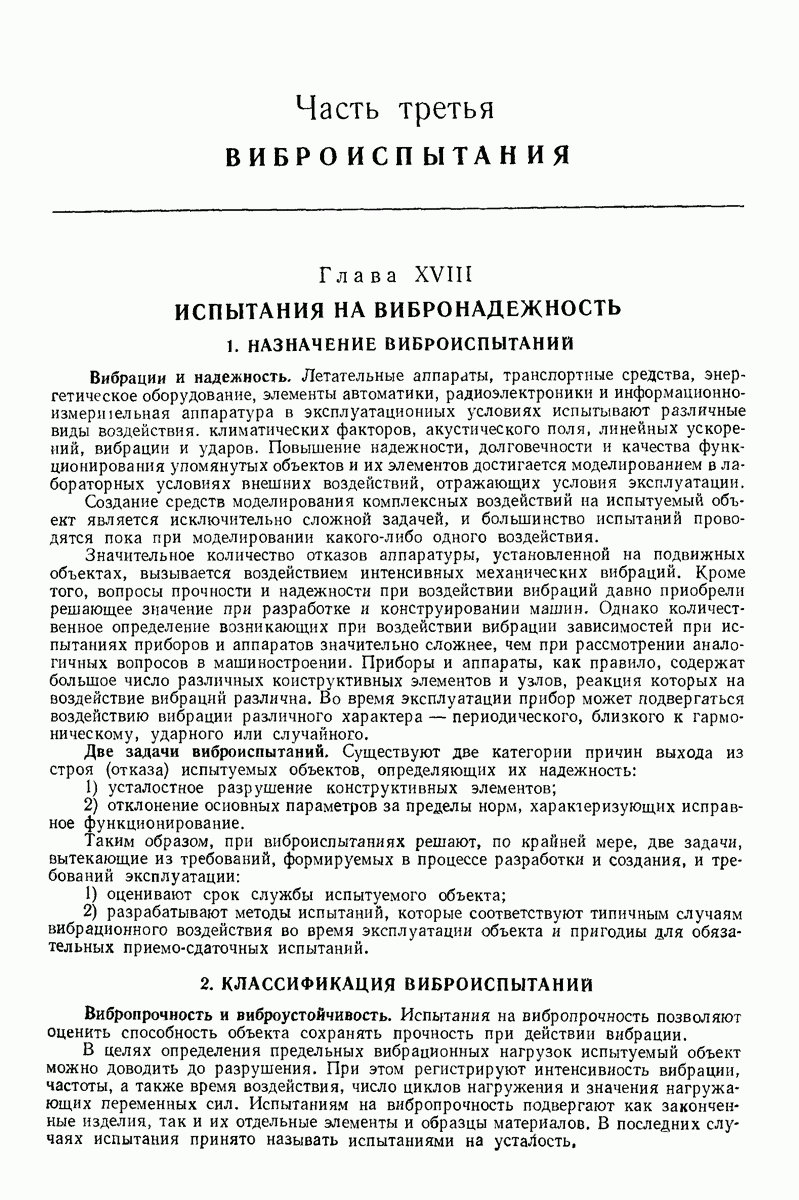

2. КЛАССИФИКАЦИЯ ВИБРОИСПЫТАНИЙ

Вибропрочность и виброустойчивость. Испытания на вибропрочность позволяют оценить способность объекта сохранять прочность при действии вибрации.

В целях определения предельных вибрационных нагрузок испытуемый объект можно доводить до разрушения. При этом регистрируют интенсивность вибрации, частоты, а также время воздействия, число циклов нагружения и значения нагружающих переменных сил. Испытаниям на вибропрочность подвергают как законченные изделия, так и их отдельные элементы и образцы материалов. В последних случаях испытания принято называть испытаниями на усталость,

Испытания на виброустойчивость необходимы для оценки способности объекта выполнять функции и сохранять значения параметров в пределах норм при действии вибрации. При этих испытаниях объект, как правило, функционирует в номинальном режиме и подвергается воздействию вибрации с интенсивностью, не вызывающей разрушения его механических элементов и связей. Регистрируются отказы в работе объекта, происходящие на различных уровнях интенсивности вибрации. Вибропрочность и виброустойчивость объединяются одним термином «вибронадежность».

Виды воздействия при виброиспытаниях. В зависимости от вида возбуждаемой вибрации различают виброиспытания:

1) гармонической вибрацией на фиксированных частотах;

2) гармонической вибрацией переменной частоты;

3) полнгармонической вибрацией;

4) широкополосной случайной вибрацией;

5) узкополосной случайной вибрацией с переменной средней частотой спектра;

6) реальными вибрациями.

Испытания гармонической вибрацией наиболее легко осуществимы. Их проводят для узлов и деталей в тех случаях, когда нет взаимодействия элементов на различных частотах. Они применимы для испытаний, в которых можно не учитывать реальный характер возбуждения колебаний.

Несоответствие условий испытаний реальным условиям оказывается наибольшим в низкочастотном диапазоне возбуждения. Интенсивность воздействия определяется не характером имитируемых вибраций, а амплитудой, которую можно создать имеющимся в распоряжении вибровозбудителем. Однако и в этих условиях испытания гармонической вибрацией переменной частоты позволяют сократить время испытаний и ограничиться определением резонансов, которые проявляются настолько отчетливо, что необходимо изменить конструкцию.

Испытания полигармонической вибрацией, широкополосной случайной вибрацией, узкополосной случайной вибрацией с переменной средней частотой спектра позволяют имитировать реальный вибрационный процесс [1, 2]. Не только общий характер, но и распределение искусственно воспроизводимых вибраций в пространстве и во времени должны соответствовать вибрациям при эксплуатации объекта. Моделирование эксплуатационных вибрационных состояний и выбор рациональных стратегий их воспроизведения в лабораторных условиях рассмотрены в следующей главе. Остальные главы посвящены способам осуществления, техническому и программному оснащению различных видов виброиспытаний.
