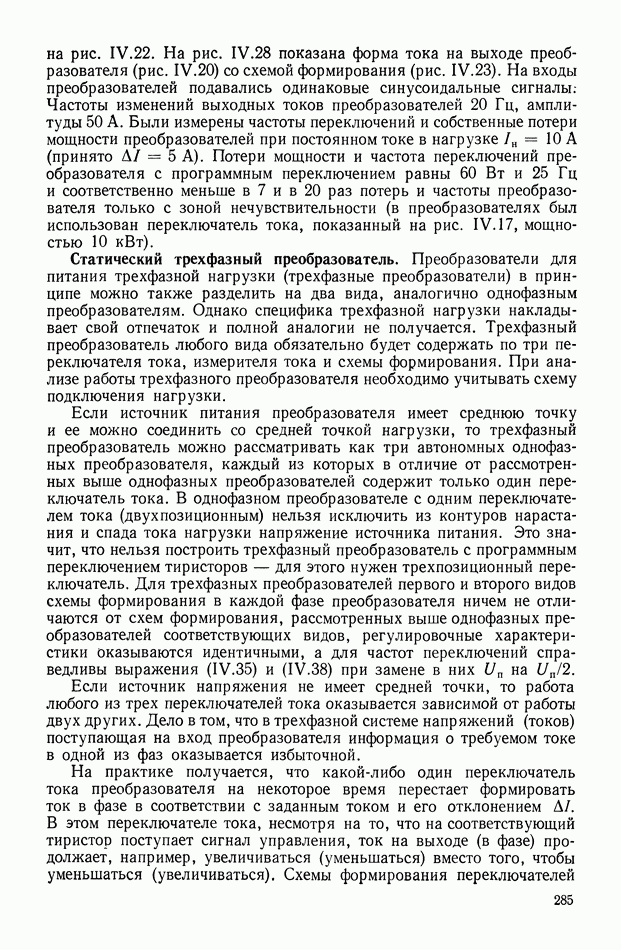

Статический трехфазный преобразователь.

Преобразователи для питания трехфазной нагрузки (трехфазные преобразователи) в принципе можно также разделить на два вида, аналогично однофазным преобразователям. Однако специфика трехфазной нагрузки накладывает свой отпечаток и полной аналогии не получается. Трехфазный преобразователь любого вида обязательно будет содержать по три переключателя тока, измерителя тока и схемы формирования. При анализе работы трехфазного преобразователя необходимо учитывать схему подключения нагрузки.

Если источник питания преобразователя имеет среднюю точку и ее можно соединить со средней точкой нагрузки, то трехфазный преобразователь можно рассматривать как три автономных однофазных преобразователя, каждый из которых в отличие от рассмотренных выше однофазных преобразователей содержит только один переключатель тока. В однофазном преобразователе с одним переключателем тока (двухпозиционным) нельзя исключить из контуров нарастания и спада тока нагрузки напряжение источника питания. Это значит, что нельзя построить трехфазный преобразователь с программным переключением тиристоров — для этого нужен трехпозиционный переключатель. Для трехфазных преобразователей первого и второго видов схемы формирования в каждой фазе преобразователя ничем не отличаются от схем формирования, рассмотренных выше однофазных преобразователей соответствующих видов, регулировочные характеристики оказываются идентичными, а для частот переключений справедливы выражения (IV.35) и (IV.38) при замене в них на

Если источник напряжения не имеет средней точки, то работа любого из трех переключателей тока оказывается зависимой от работы двух других. Дело в том, что в трехфазной системе напряжений (токов) поступающая на вход преобразователя информация о требуемом токе в одной из фаз оказывается избыточной.

На практике получается, что какой-либо один переключатель тока преобразователя на некоторое время перестает формировать ток в фазе в соответствии с заданным током и его отклонением . В этом переключателе тока, несмотря на то, что на соответствующий тиристор поступает сигнал управления, ток на выходе (в фазе) продолжает, например, увеличиваться (уменьшаться) вместо того, чтобы уменьшаться (увеличиваться). Схемы формирования переключателей

тока строятся на базе схем рис. IV.21 и IV.22 с учетом того, что сигналы управления на тиристоры должны поступать длительно (это следует из рассмотренной особенности работы преобразователя). Поэтому выходные каскады усилителей схем формирования выполняют, например, в виде управляемых мультивибраторов или блокинг-генераторов, или с использованием управляемых выпрямителей напряжения промежуточной несущей частоты.
