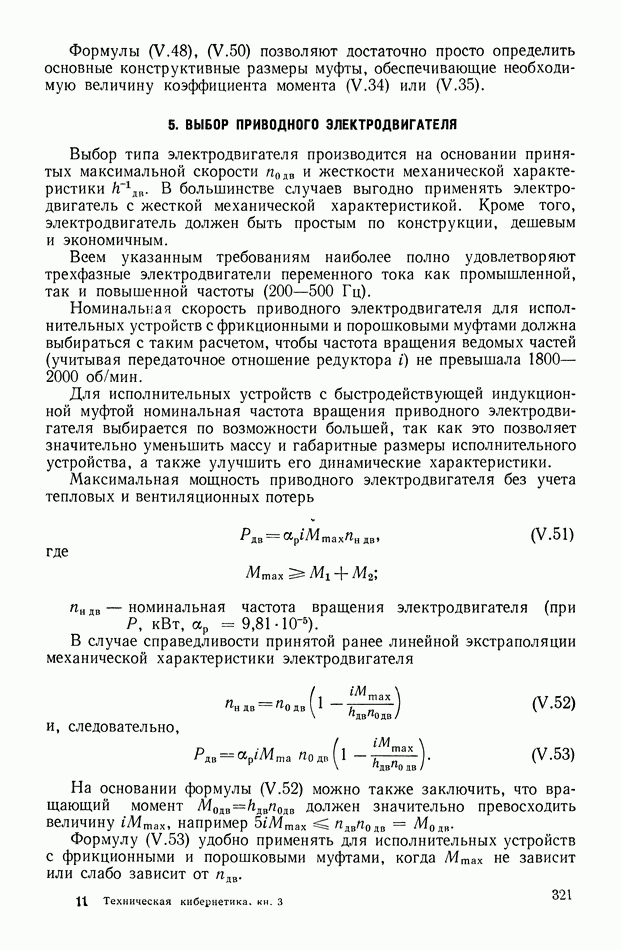

5. ВЫБОР ПРИВОДНОГО ЭЛЕКТРОДВИГАТЕЛЯ

Выбор типа электродвигателя производится на основании принятых максимальной скорости и жесткости механической характеристики В большинстве случаев выгодно применять электродвигатель с жесткой механической характеристикой. Кроме того, электродвигатель должен быть простым по конструкции, дешевым и экономичным.

Всем указанным требованиям наиболее полно удовлетворяют трехфазные электродвигатели переменного тока как промышленной, так и повышенной частоты (200—500 Гц).

Номинальная скорость приводного электродвигателя для исполнительных устройств с фрикционными и порошковыми муфтами должна выбираться с таким расчетом, чтобы частота вращения ведомых частей (учитывая передаточное отношение редуктора не превышала 1800 — 2000 об/мин.

Для исполнительных устройств с быстродействующей индукционной муфтой номинальная частота вращения приводного электродвигателя выбирается по возможности большей, так как это позволяет значительно уменьшить массу и габаритные размеры исполнительного устройства, а также улучшить его динамические характеристики.

Максимальная мощность приводного электродвигателя без учета тепловых и вентиляционных потерь

где

пнлв — номинальная частота вращения электродвигателя (при ).

В случае справедливости принятой ранее линейной экстраполяции механической характеристики электродвигателя

и, следовательно,

На основании формулы (V.52) можно также заключить, что вращающий момент должен значительно превосходить величину Штах, например

Формулу (V.53) удобно применять для исполнительных устройств с фрикционными и порошковыми муфтами, когда Мтах не зависит или слабо зависит от

Для исполнительного устройства с индукционной муфтой

и

Расчет мощности приводного электродвигателя по формулам (V.53), (V.54) гарантирует обеспечение передачи на нагрузку не только мощности но и момента . Однако уточнение величины может быть сделано, если известен конкретный закон изменения нагрузки на выходе исполнительного устройства.
