10.4.2.3. Коэффициент усиления мощности разряда

В случае накачки разрядом, управляемым электронным пучком, интерес представляет не только устойчивость разряда, но и большой коэффициент усиления мощности разряда (5), который мы определяем как отношение мощности Р вкладываемой в лазерную среду разрядом, к мощности вкладываемой электронным пучком. Это отношение записывается в виде

Используя кривые на рис. 15 и 16, скорость ионизации можно представить в виде функции эффективности образования метастабильных состояний при данном значении электрического поля.

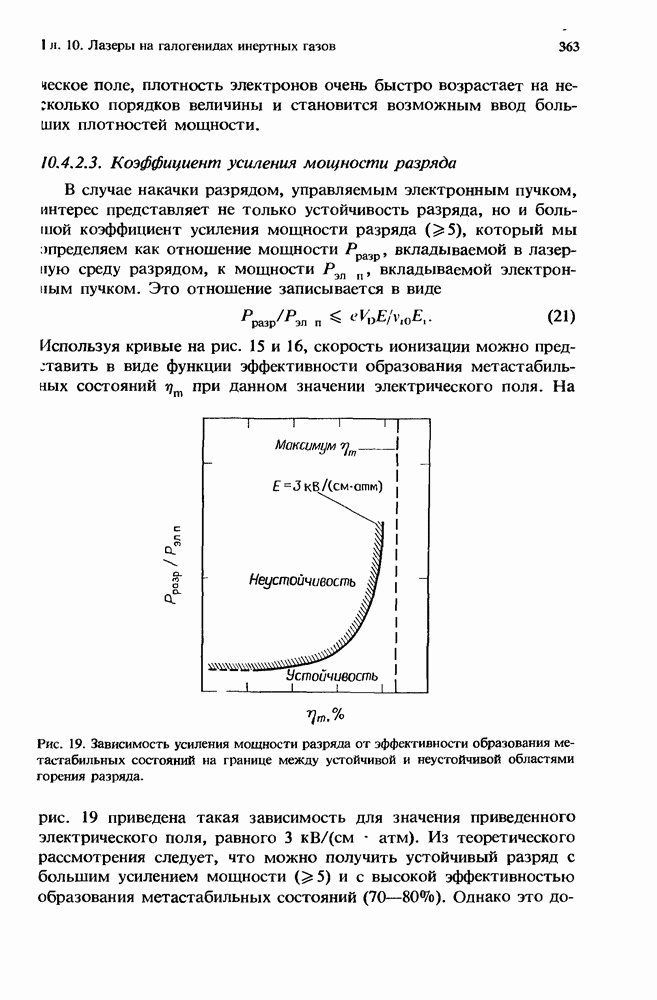

Рис. 19. Зависимость усиления мощности разряда от эффективности образования метастабильных состояний на границе между устойчивой и неустойчивой областями горения разряда.

На рис. 19 приведена такая зависимость для значения приведенного электрического поля, равного . Из теоретического рассмотрения следует, что можно получить устойчивый разряд с большим усилением мощности (5) и с высокой эффективностью образования метастабильных состояний (70-80%). Однако это

достигается дорогой ценой. Дело в том, что мощность, вкладываемая в лазерную среду, уменьшается, если двигаться вдоль этой кривой слева направо. Действительно, максимальное значение достигается асимптотически по мере того, как мощность разряда и следовательно, плотность метастабильных состояний уменьшаются до нуля. По-видимому, наиболее разумным является значение коэффициента усиления мощности разряда, равное примерно 3, при кпд накачки метастабильных состояний 50 — 70% и вводимой мощности атм
