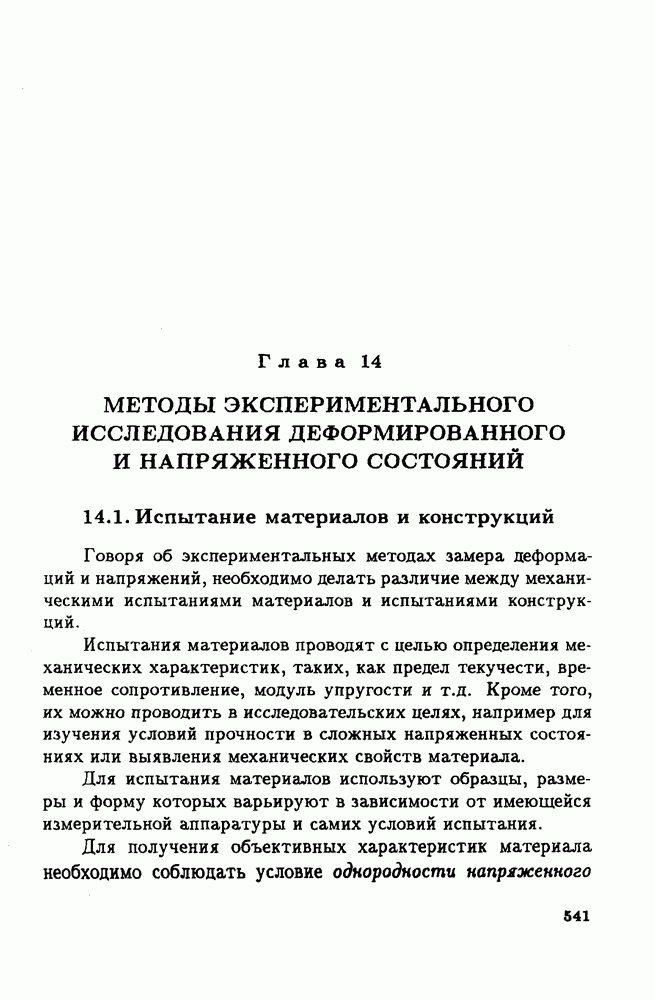

Глава 14. МЕТОДЫ ЭКСПЕРИМЕНТАЛЬНОГО ИССЛЕДОВАНИЯ ДЕФОРМИРОВАННОГО И НАПРЯЖЕННОГО СОСТОЯНИЙ14.1. Испытание материалов и конструкцийГоворя об экспериментальных методах замера деформаций и напряжений, необходимо делать различие между механическими испытаниями материалов и испытаниями конструкций. Испытания материалов проводят с целью определения механических характеристик, таких, как предел текучести, временное сопротивление, модуль упругости и т.д. Кроме того, их можно проводить в исследовательских целях, например для изучения условий прочности в сложных напряженных состояниях или выявления механических свойств материала. Для испытания материалов используют образцы, размеры и форму которых варьируют в зависимости от имеющейся измерительной аппаратуры и самих условий испытания. Для получения объективных характеристик материала необходимо соблюдать условие однородности напряженного состояния, т.е. необходимо обеспечить постоянство напряженного состояния для всех точек испытуемого образца. Это условие соблюдается, например, при растяжении, частично при сжатии короткого образца и при кручении тонкостенной трубки. Изменение свойств материала в этих испытаниях происходит одновременно во всем объеме образца и легко поддается количественной оценке. При кручении сплошных образцов, а также и при изгибе напряженное состояние является неоднородным. Качественные изменения свойств материала в отдельных точках не влекут за собой заметных изменений в характеристиках образца. Требование однородности напряженного состояния накладывает серьезные ограничения на результаты многих видов испытаний. В частности, до сих пор не удается провести объективные испытания в условиях однородного всестороннего растяжения. Это напряженное состояние можно создать пока только в отдельных точках образца, например в центре сплошного шара, быстро нагреваемого извне. Одним из видов механических испытаний являются технологические пробы, дающие не объективные, а только сравнительные характеристики свойств материала при строго регламентированных условиях испытания. Сюда относятся испытания на твердость, на ударную вязкость и некоторые другие. В некоторой мере к технологическим пробам могут быть отнесены также испытания на усталостную прочность. Когда говорят об испытании конструкции, то имеется в виду испытание на прочность целой машины, ее отдельных узлов или их моделей. Такое испытание имеет целью, с одной стороны, проверку точности проведенных расчетов, а с другой - проверку правильности выбранных технологических процессов изготовления узлов и ведения сборки, поскольку при недостаточно правильных технологических приемах возможно местное ослабление конструкции. Наиболее широко развито испытание конструкции в таких отраслях техники, как самолетостроение и ракетостроение, где в силу необходимой экономии веса вопросы прочности являются наиболее ответственными. При создании новой машины отдельные ее узлы, уже выполненные в металле, подвергают статическим испытаниям до полного разрушения с целью определения так называемой разрушающей нагрузки. Эту нагрузку сопоставляют затем с расчетной. Характер приложения сил при статических испытаниях устанавливают таким, чтобы имитировались рабочие нагрузки для определенного, выбранного заранее расчетного случая, например: для шасси самолета - случай посадки, для крыльев - выход из пике и т. д. Кроме статических испытаний часто возникает необходимость проведения и динамических испытаний. Например, весьма распространены испытания приборов, работающих в условиях вибраций. Эти испытания проводят на специальных вибрационных столах при различных значениях частот и амплитуд. При таких испытаниях деформации и напряжения в вибрирующих деталях прибора обычно не замеряют. О прочности отдельных узлов судят только в случае их разрушения. В ряде случаев динамические испытания ведут с осциллографированием (записью) быстро изменяющихся деформаций, возникающих в наиболее опасных узлах. Существующие в настоящее время способы экспериментального исследования напряженных конструкций сводятся, так или иначе, к прямому определению деформаций, возникающих в испытуемом объекте. Напряжения определяют косвенно через деформации на основе закона Гука. В случае пластических деформаций напряжения при испытаниях конструкций обычно не определяют, а устанавливают только разрушающую нагрузку или то значение силы, при котором наблюдаются признаки возникновения пластических деформаций. Для замера деформаций применяют различные методы. Ниже мы остановимся на определении деформаций при помощи приборов (тензометров) с механическим и электрическим принципами замера; рассмотрим оптический и рентгенографический методы, метод муаровых полос и метод лаковых покрытий.
|
