2. УСТРОЙСТВО С ЭЛЕКТРОМАГНИТНЫМ ВИБРОПРИВОДОМ

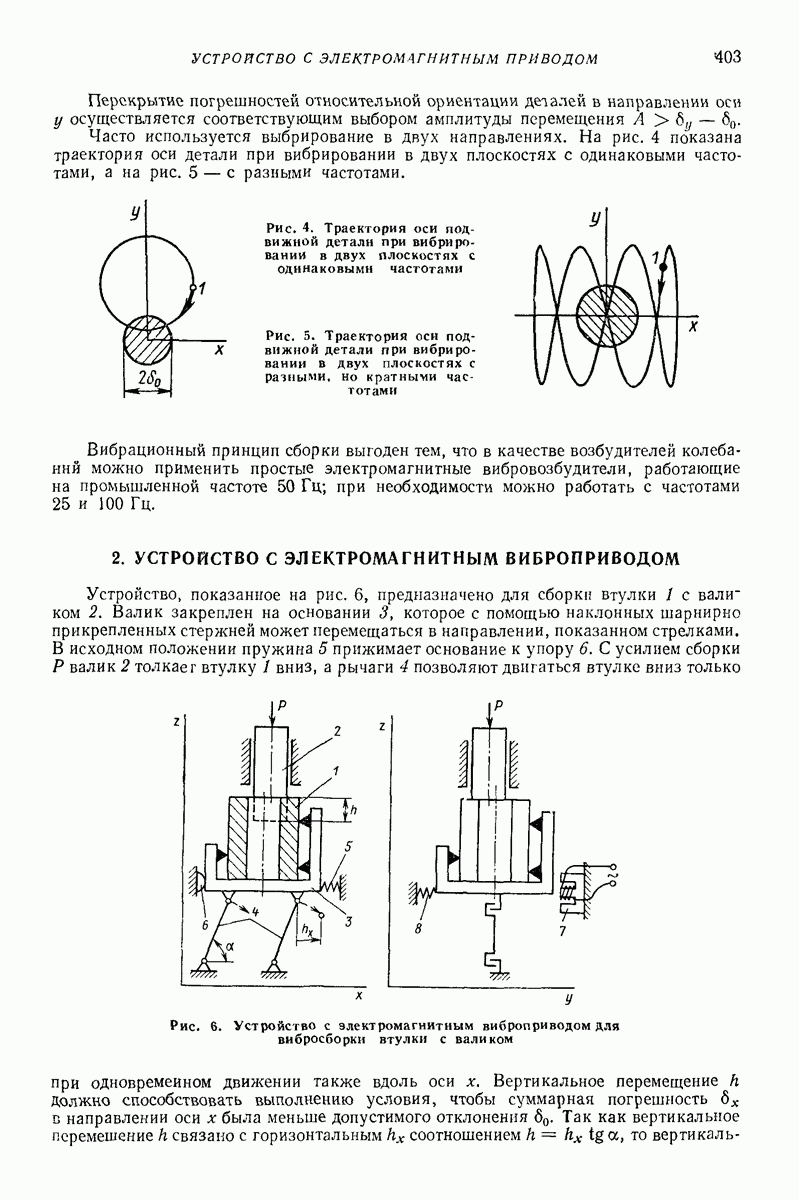

Устройство, показанное на рис. 6, предназначено для сборки втулки с валиком 2. Валик закреплен на основании 3, которое с помощью наклонных шарнирно прикрепленных стержней может перемещаться в направлении, показанном стрелками. В исходном положении пружина 5 прижимает основание к упору 6. С усилием сборки валик 2 толкаег втулку вниз, а рычаги 4 позволяют двигаться втулке вниз только при одновременном движении также вдоль оси х.

Рис. 6. Устройство с электромагнитным виброприводом для вибросборки втулки с валиком

Вертикальное перемещение должно способствовать выполнению условия, чтобы суммарная погрешность в направлении оси х была меньше допустимого отклонения 60. Так как вертикальное перемещение связано с горизонтальным соотношением то

вертикальное перемещение должно быть в пределах

Однако следует учесть, что при больших значениях сильно возрастает сила трения между втулкой и валиком, и поэтому амплитуда колебаний во время подачи детали будет уменьшаться.

В плоскости в направлении оси у электромагнит 7 придает основанию 3 с втулкой колебательное движение. В качестве упругой связи введена пружина 5. Желательно, чтобы во всем процессе поиска амплитуда перемещения была больше, чем суммарная ошибка в направлении оси у.
