6. КОЛЬЦЕВЫЕ ПРУЖИНЫ

Цилиндрические плоско-прорезные (рис. 7) пружины применяют в конструкциях, в которых требуются упругие элементы, имеющие большую жесткость и малый объем. Пружина имеет связанные плоские кольца и составляет одно целое; поэтому она обеспечивает точное центрирование и малое демпфирование.

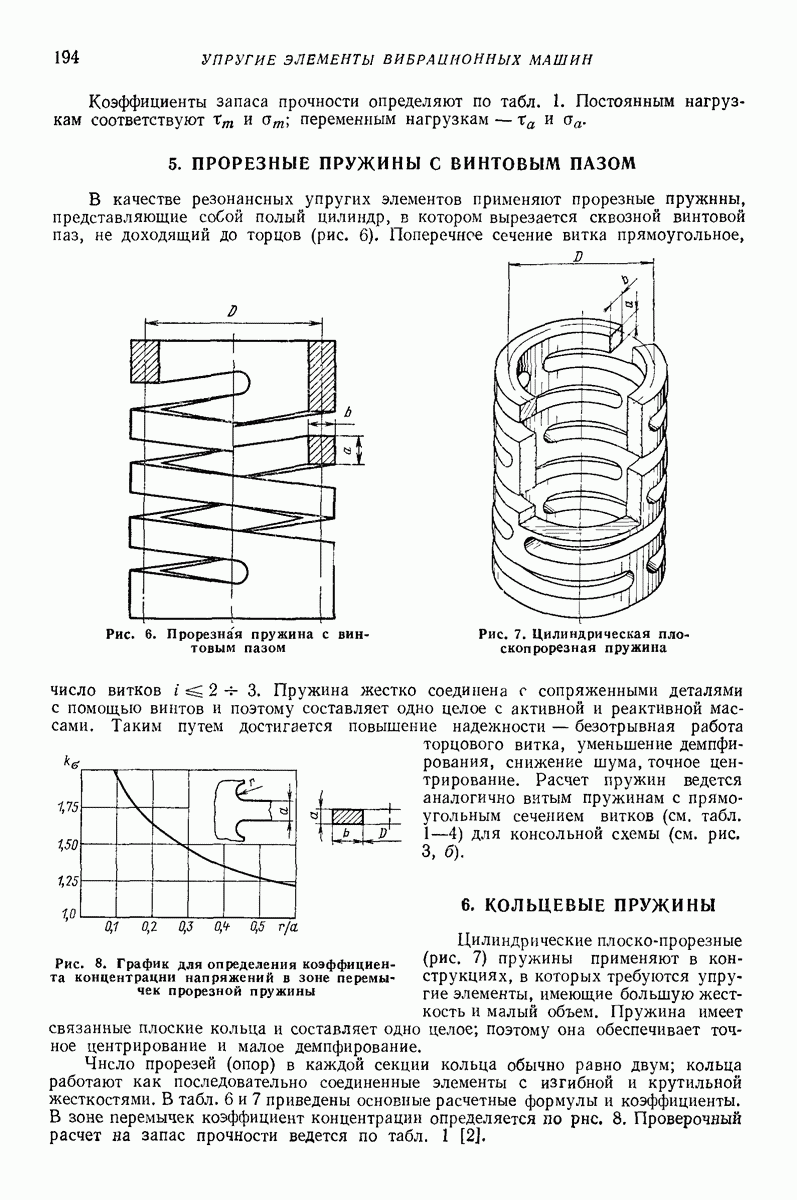

Рис. 7. Цилиндрическая плоскопрорезная пружина

Рис. 8. График для определения коэффициента концентрации напряжений в зоне перемычек прорезной пружины

Число прорезей (опор) в каждой секции кольца обычно равно двум; кольца работают как последовательно соединенные элементы с изгибной и крутильной жесткостями. В табл. 6 и 7 приведены основные расчетные формулы и коэффициенты. В зоне перемычек коэффициент концентрации определяется по рис. 8. Проверочный расчет на запас прочности ведется по табл. 1 [2].

6. Формулы роста характеристик прорезных пружин

(см. скан)

7. Значение параметров для формул табл. 6

(см. скан)
