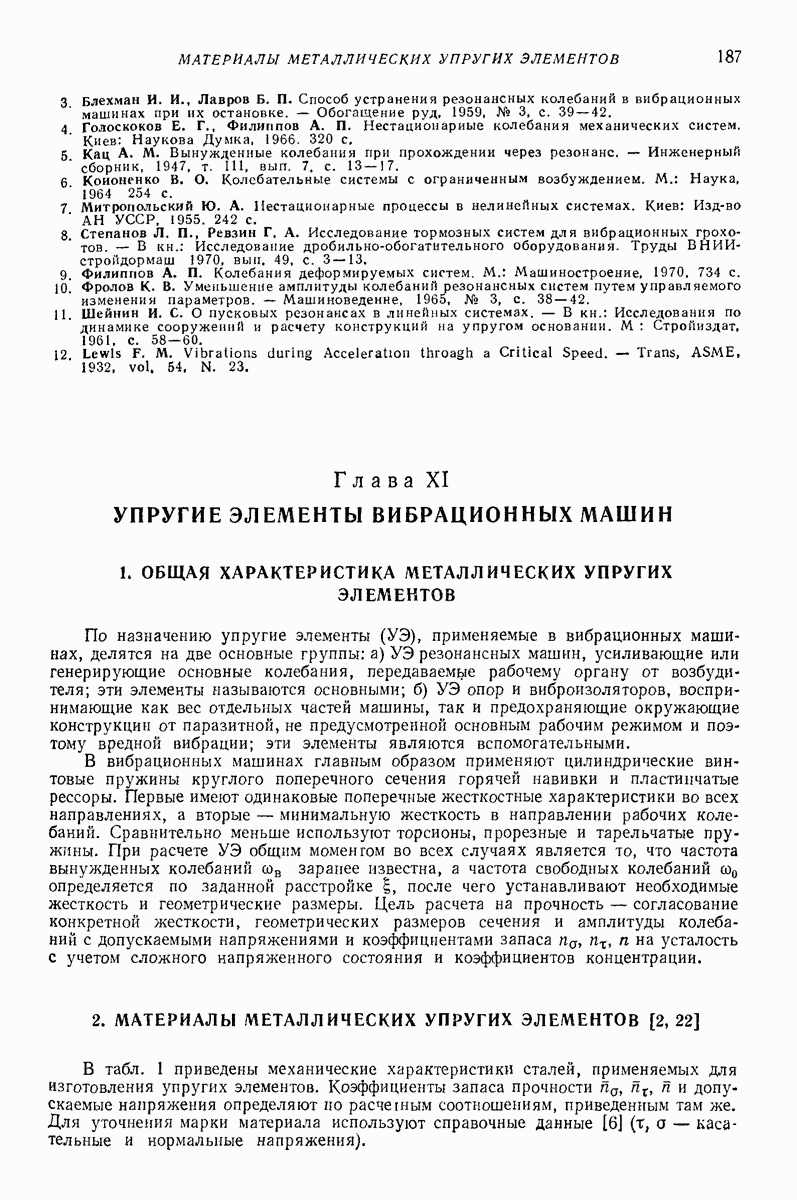

Глава XI. УПРУГИЕ ЭЛЕМЕНТЫ ВИБРАЦИОННЫХ МАШИН

1. ОБЩАЯ ХАРАКТЕРИСТИКА МЕТАЛЛИЧЕСКИХ УПРУГИХ ЭЛЕМЕНТОВ

По назначению упругие элементы применяемые в вибрационных машинах, делятся на две основные группы: а) УЭ резонансных машин, усиливающие или генерирующие основные колебания, передаваемые рабочему органу от возбудителя; эти элементы называются основными; б) УЭ опор и виброизоляторов, воспринимающие как вес отдельных частей машины, так и предохраняющие окружающие конструкции от паразитной, не предусмотренной основным рабочим режимом и поэтому вредной вибрации; эти элементы являются вспомогательными.

В вибрационных машинах главным образом применяют цилиндрические винтовые пружины круглого поперечного сечения горячей навивки и пластинчатые рессоры. Первые имеют одинаковые поперечные жесткостные характеристики во всех направлениях, а вторые — минимальную жесткость в направлении рабочих колебаний. Сравнительно меньше используют торсионы, прорезные и тарельчатые пружины. При расчете УЭ общим моментом во всех случаях является то, что частота вынужденных колебаний заранее известна, а частота свободных колебаний определяется по заданной расстройке после чего устанавливают необходимые жесткость и геометрические размеры. Цель расчета на прочность — согласование конкретной жесткости, геометрических размеров сечения и амплитуды колебаний с допускаемыми напряжениями и коэффициентами запаса на усталость с учетом сложного напряженного состояния и коэффициентов концентрации.
