4. Обобщенный конвертор полного сопротивления (ОКС).

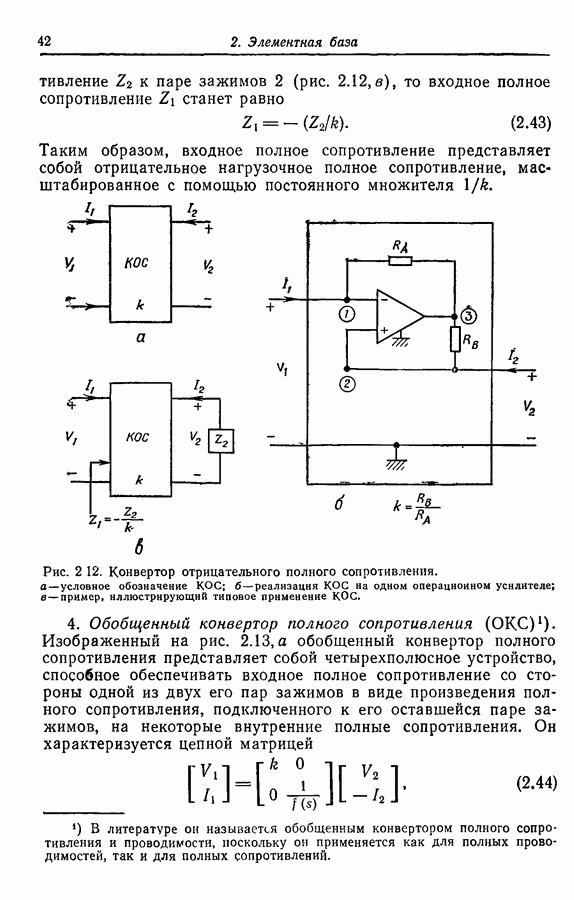

Изображенный на рис. 2.13, а обобщенный конвертор полного сопротивления представляет собой четырехполюсное устройство, способное обеспечивать входное полное сопротивление со стороны одной из двух его пар зажимов в виде произведения полного сопротивления, подключенного к его оставшейся паре зажимов, на некоторые внутренние полные сопротивления. Он характеризуется цепной матрицей

(кликните для просмотра скана)

где называется функцией преобразования полного сопротивления, обычно нормировано к единице. Схемная реализация при

приведена на рис. 2.13, б. В частном случае, если положить то четырехполюсник характеризуется следующим образом:

Следует отметить, что если теперь подсоединить к паре зажимов 2 резистор (рис. 2.13, в), то получим функцию входного полного сопротивления

Это означает, что результирующий двухполюсник эквивалентен заземленной катушке индуктивности в .
