11.5. Кольцевые резонаторы
Резонанс можно получить в направляющей системе, свернутой в кольцо (рис. 11.16), если длина кольца по средней линии кратна длине волны в этой системе на данной частоте
Фазовый коэффициент в два раза больше (при тех же
), чем в резонаторах стоячей волны, так как волна, пройдя расстояние
один раз, должна оказаться в фазе с первоначальной волной.
По аналогии с ф-лами (11.14) и (11.12) найдем резонансные частоты для кольца из полого волновода и линии с волной ТЕМ:
На рис. 11.16 показан способ возбуждения кольцевого резонатора с помощью так называемого направленного ответвителя. Последний передает определенную часть мощности волны, распространяющейся в основном тракте, волне одного направления в кольцевом резонаторе, так что в нем тоже создается бегущая волна.
Рис. 11.16
Можно так согласовать тракт, чтобы вся мощность волны. распространяющейся по основному тракту, восполняла потери в кольцевом резонаторе
Энергия, запасенная в резонаторе, - определяется соотношением
где
период колебаний.

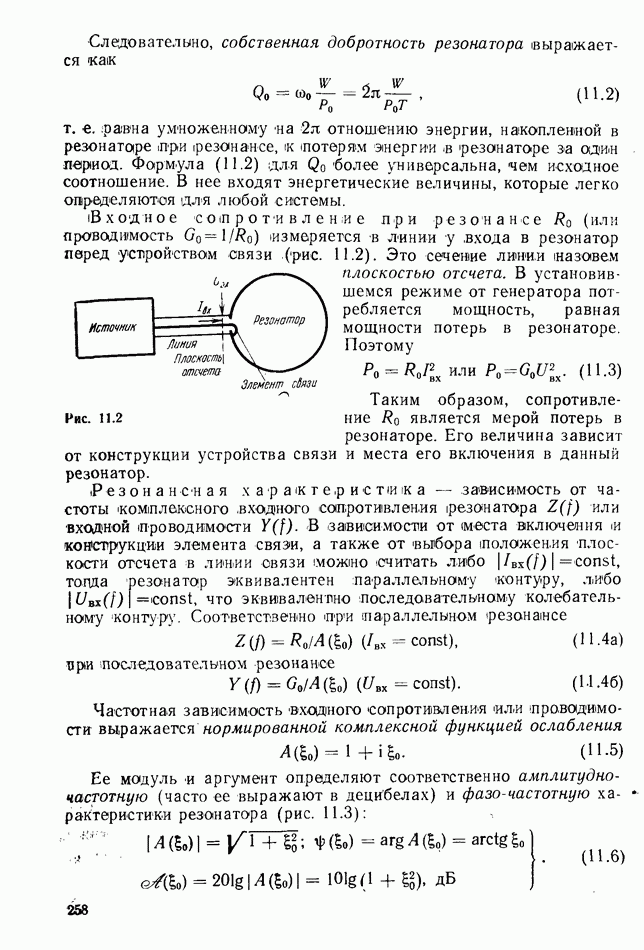

Тогда по ф-ле (11.2) находим добротность резонатора
и мощность волны в кольце
которая в
раз больше чем мощность генератора. Благодаря этому кольцевой резонатор можно использовать для испытания волноводных элементов на больших мощностях, многократно превышающих мощность свч генератора. Испытуемый элемент вставляют в разрыв кольца.
