Волноводный резонатор половинного типа.
Используя систему из четырех зеркал, можно возбудить в резонаторе одновременно две волноводные моды, для которых индекс

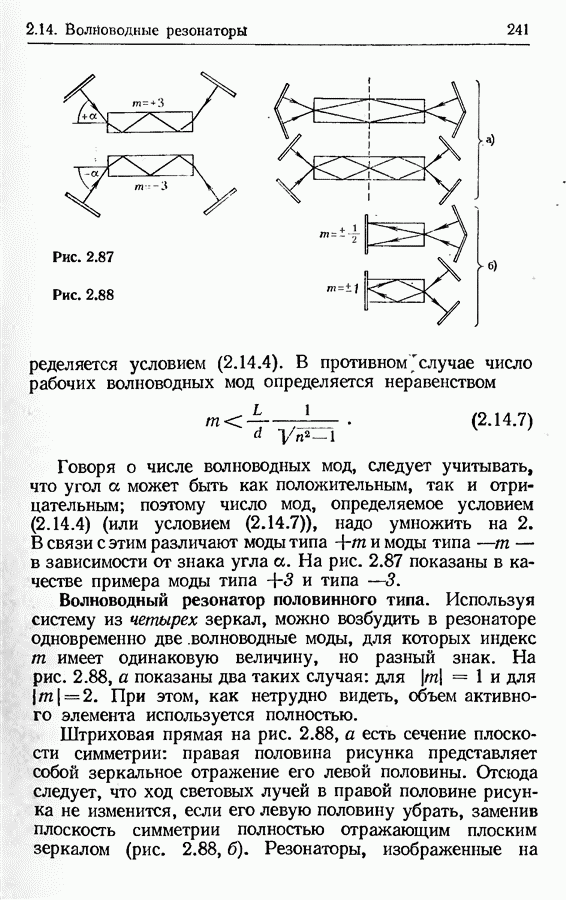

имеет одинаковую величину, но разный знак. На рис. 2.88, а показаны два таких случая: для
и для
При этом, как нетрудно видеть, объем активного элемента используется полностью.
Штриховая прямая на рис. 2.88, а есть сечение плоскости симметрии: правая половина рисунка представляет собой зеркальное отражение его левой половины. Отсюда следует, что ход световых лучей в правой половине рисунка не изменится, если его левую половину убрать, заменив плоскость симметрии полностью отражающим плоским зеркалом (рис. 2.88, б). Резонаторы, изображенные на
Рис. 2.89
рис. 2.88, б, называют полноводными резонаторами половинного типа; в первом из рассмотренных случаев возбуждены моды с дробным индексом
во втором — с целочисленным индексом
Примечательно, что для возбуждения моды с дробным индексом в половинном волноводном резонаторе достаточно одного из наклоненных под углом а, зеркал (рис. 2.89, а). Что же касается возбуждения мод с целочисленным индексом, то в этом случае необходимы оба наклоненных зеркала (рис. 2.89, б). Последнее означает, что целочисленные моды
(в частности, моды
в половинном волноводном резонаторе являются взаимно связанными.
