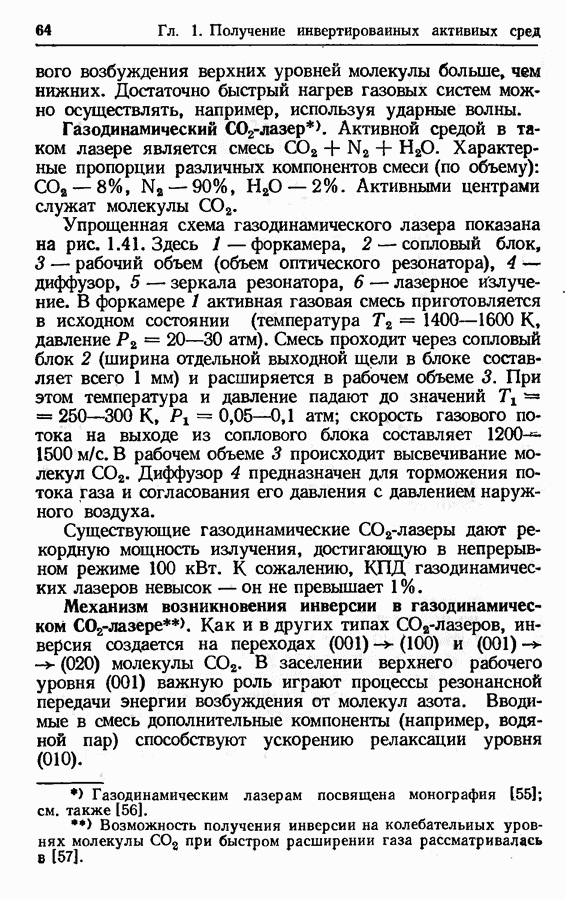

Газодинамический CO2-лазер.

Активной средой в таком лазере является смесь Характерные пропорции различных компонентов смеси (по объему): . Активными центрами служат молекулы

Упрощенная схема газодинамического лазера показана на рис. 1.41. Здесь 1 - форкамера, 2- сопловый блок, 3 — рабочий объем (объем оптического резонатора), 4 — диффузор, 5 — зеркала резонатора, 6 — лазерное излучение. В форкамере 1 активная газовая смесь приготовляется в исходном состоянии (температура давление атм). Смесь проходит через сопловый блок 2 (ширина отдельной выходной щели в блоке составляет всего 1 мм) и расширяется в рабочем объеме 3. При этом температура и давление падают до значений атм; скорость газового потока на выходе из соплового блока составляет 1200 - 1500 м/с. В рабочем объеме 3 происходит высвечивание молекул Диффузор 4 предназначен для торможения потока газа и согласования его давления с давлением наружного воздуха.

Существующие газодинамические -лазеры дают рекордную мощность излучения, достигающую в непрерывном режиме 100 кВт. К сожалению, КПД газодинамических лазеров невысок — он не превышает
